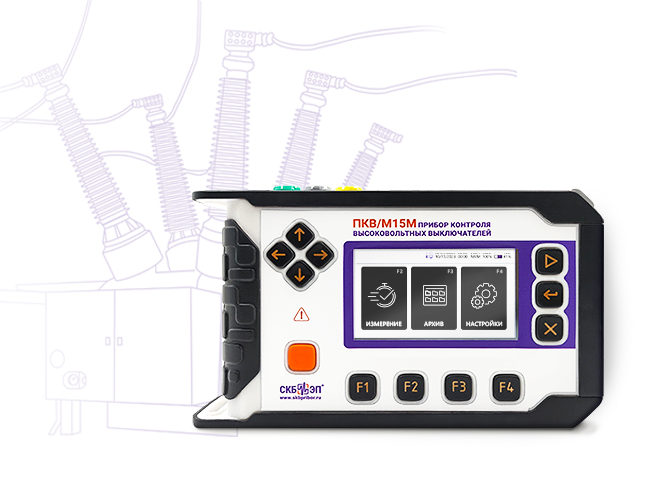

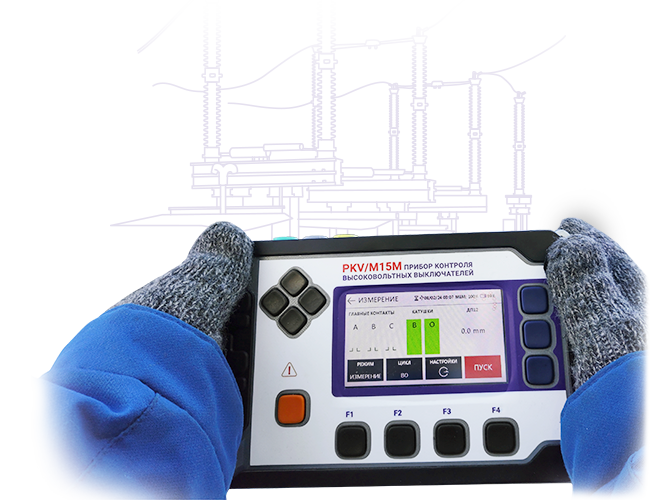

ПКВ/М15М – новая современная разработка СКБ ЭП в линейке приборов группы ПКВ.
ПКВ/М15М заключил в себе лучшее от своих предшественников, сочетая быстродействующую базу и уникальные функции в компактном корпусе.
Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства до 220 кВ.
С помощью ПКВ/М15М возможно локализовать проблемный участок объекта и определить различные дефекты, такие как:
затягивание времени операции отключения или включения;
разновремённость срабатывания полюсов;
сильный дребезг контактов;
недостаточный вжим контактов;
повторное замыкание контакта при отключении;
затирание в механизме привода;
неисправность буфера (демпфера) отключения;
износ пружин внутри дугогасительных камер и др.
Одной из "фишек" прибора стала возможность запуска на измерение по "сухому контакту", что востребовано при диагностике выключателей производства TAVRIDA ELECTRIC.
Существует множество нюансов при проведении измерений на выключателях. При этом временные характеристики зарегистрировать достаточно просто для любого типа выключателя – никакие дополнительные приспособления здесь не нужны. Но для получения характеристик хода и скорости требуются специальные датчики.
ПКВ/М15М в стандартной комплектации не имеет измерительных датчиков и обеспечивает контроль параметров времени в диапазоне 0,001 ÷ 10 000 мс (10 с), что превышает охват других приборов группы ПКВ.
В дополнительной комплектации (по заказу), для контроля параметров скорости и хода, с прибором могут быть поставлены 3 типа датчика на выбор:
линейный ДП12 – для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1 ÷ 900 мм. Разрешение 0,5 мм, точность ±1 мм.
угловой ДП21 – для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0 ÷ 360°. Разрешение 0,09°, точность ±0,56°;
реостатный ДП32 – для измерения линейного перемещения подвижной части высоковольтного выключателя до 20 мм. Больше необходим для вакуумных выключателей. Разрешение 0,1 мм, точность ±0,1 мм.
Адаптивность ПКВ/М15М реализуется для счет большого набора специальных крепежных приспособлений для установки датчиков, что делает его универсальным прибором под любой объект.
При выборе датчика (см. пункт выше) и крепежного приспособления необходимо ориентироваться на тип выключателя и марку объекта. Условно для комплексного заказа существуют два комплекта крепежных приспособлений:
Стандартный набор – покрывает большинство выключателей российского и советского производства.

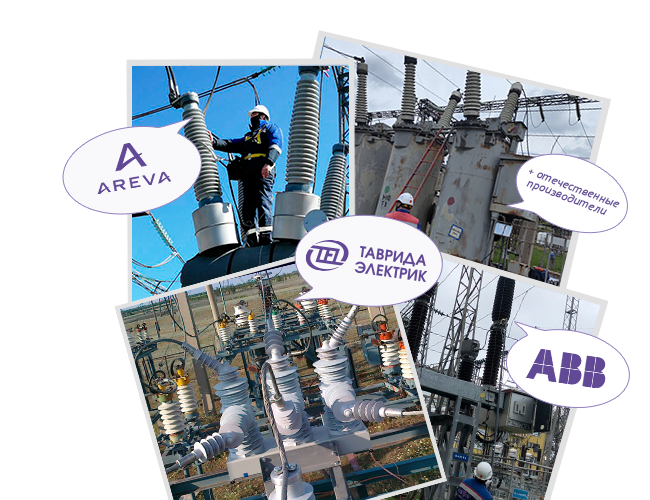

Дополнительный набор – предназначен для установки на высоковольтные выключатели, в основном, зарубежного производства. Возможно штучное приобретение.
Для подбора необходимых крепежных приспособлений реализован специальный и удобный инструмент – см. здесь.

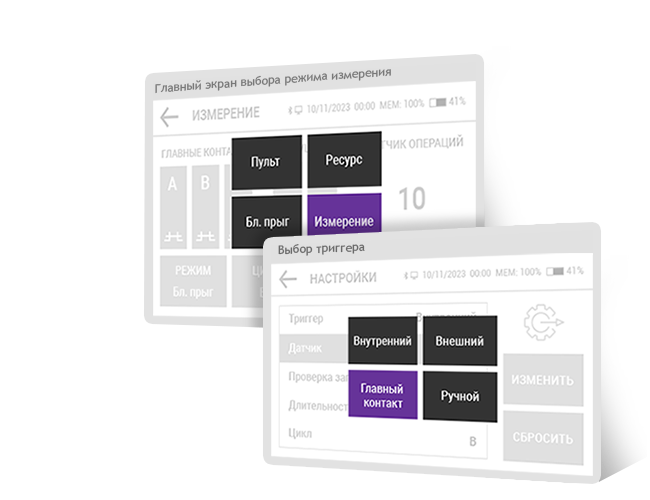

Одним из весомых отличий ПКВ/М15М от предшествующих моделей приборов группы ПКВ стала реализация дополнительных типов запуска для контроля высоковольтных выключателей, которые учитывают различные обстоятельства при диагностике:
Запуск измерения по замыканию главных контактов – универсальный способ запуска, который облегчает вашу работу и не требует дополнительных настроек (время измерения, длительность подачи сигнала, тип цикла, фронт запуска).
Запуск по "сухому контакту" – один из востребованных режимов среди обслуживающего персонала выключателей производства TAVRIDA ELECTRIC, у которых управление электромагнитным приводом осуществляется через специальный блок посредством замыкания "сухого контакта".
При этом были сохранены и привычные типы запуска, реализованные на обновленной компонентной базе:
Запуск "местный" (Внутренний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор коммутирует имеющийся оперативный ток.
Запуск "дистанционный" (Внешний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор ожидает появления напряжения.
Прибор ПКВ/М15М оборудован силовым коммутатором для оперирования приводами коммутационных аппаратов как постоянного, так и переменного тока, что позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 20А, а также задействовать его в ресурсных испытаниях.

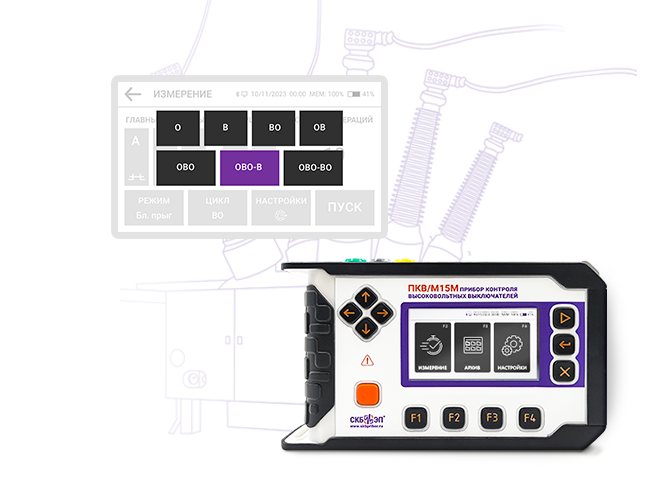

Для настройки доступны операции: О, В, ОВ, ОВО, ОВО-В, ОВО-ВО, а также возможность задачи длительности операции, задержки и паузы.

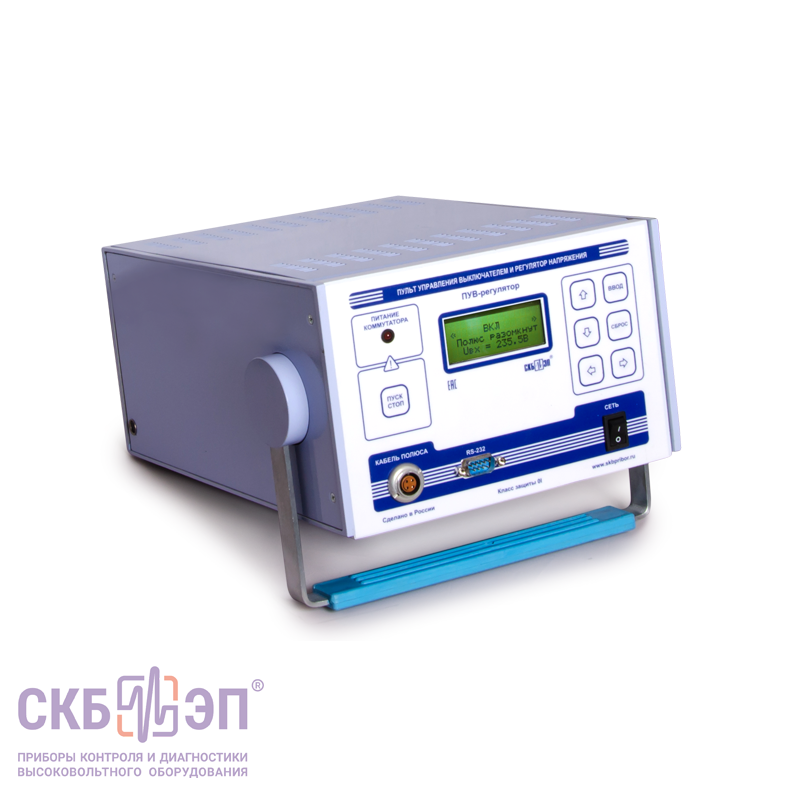

Дополнительно ПКВМ/15М может комплектоваться ПУВ-регулятором, который необходим для проведения испытаний при пониженном напряжении в простых циклах и сложных операциях с определением величины минимального напряжения срабатывания. Рабочий ток ПУВ-регулятора в 35А может закрыть некоторые дополнительные потребности при диагностике.

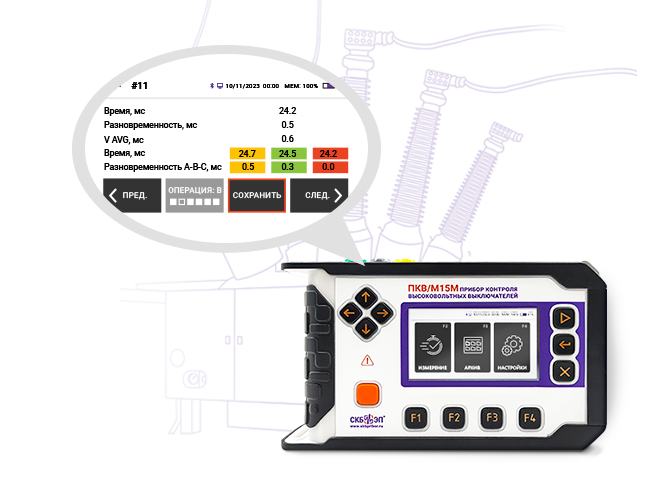

Результаты диагностики объекта выводятся в виде данных с измеренными и вычисленными параметрами для каждой операции цикла. При обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции.
В результатах приводятся такие данные, как:
параметры хода: полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок;
параметры времени: полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени;
параметры скорости: скорость при коммутации, расчет скорости на разных участках.

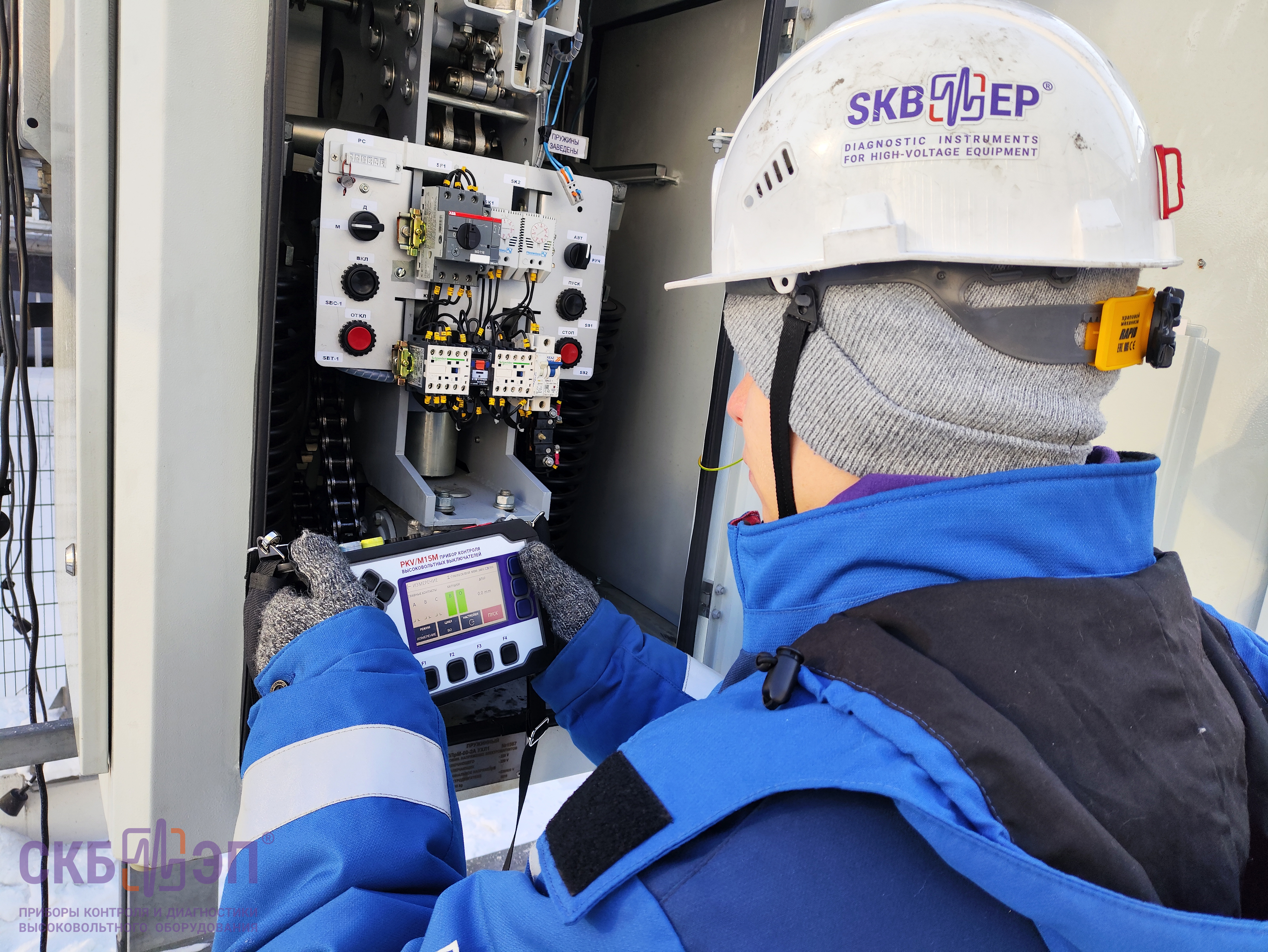

ПКВ/М15М – самостоятельный прибор для проведения диагностики и представления измеренных числовых данных на сенсорном дисплее.

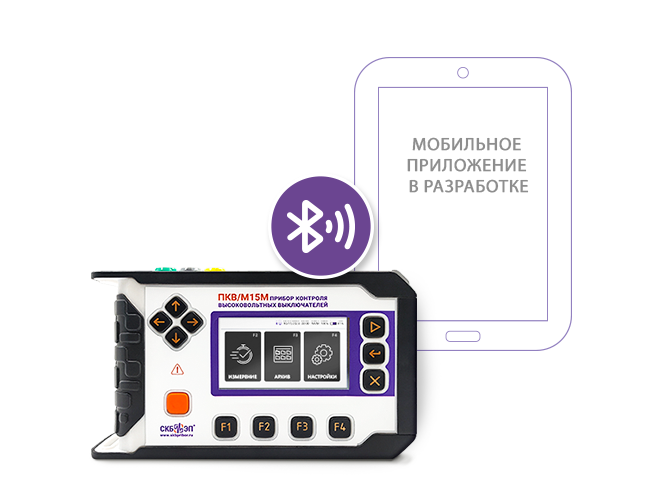

В будущем будет реализовано специальное ПО для мобильных устройств, с помощью которого будет возможно управление прибором через приложение, передача результатов измерений по каналу Bluetooth и по каналу USB в облачный сервер. На данный момент ПО на стадии разработки.
ПКВ/М15М встроен в эргономичный кейс, который облегчает взаимодействие с устройством, а небольшие размеры и вес (габариты 250 х 150 х 60 мм / 1,3 кг) позволяют называть его мобильным измерительным прибором.
Встроенный аккумулятор ПКВ/M15М обеспечивает полную автономность. Так, одного заряда прибора хватает не менее, чем на 4 часа беспрерывной работы.
ПКВ/М15М создан для быстрой диагностики без дополнительного оборудования – с ним нет необходимости думать о наличии источника питания и удлинителя, кабеля зарядки или тяжелых сумок с комплектацией.

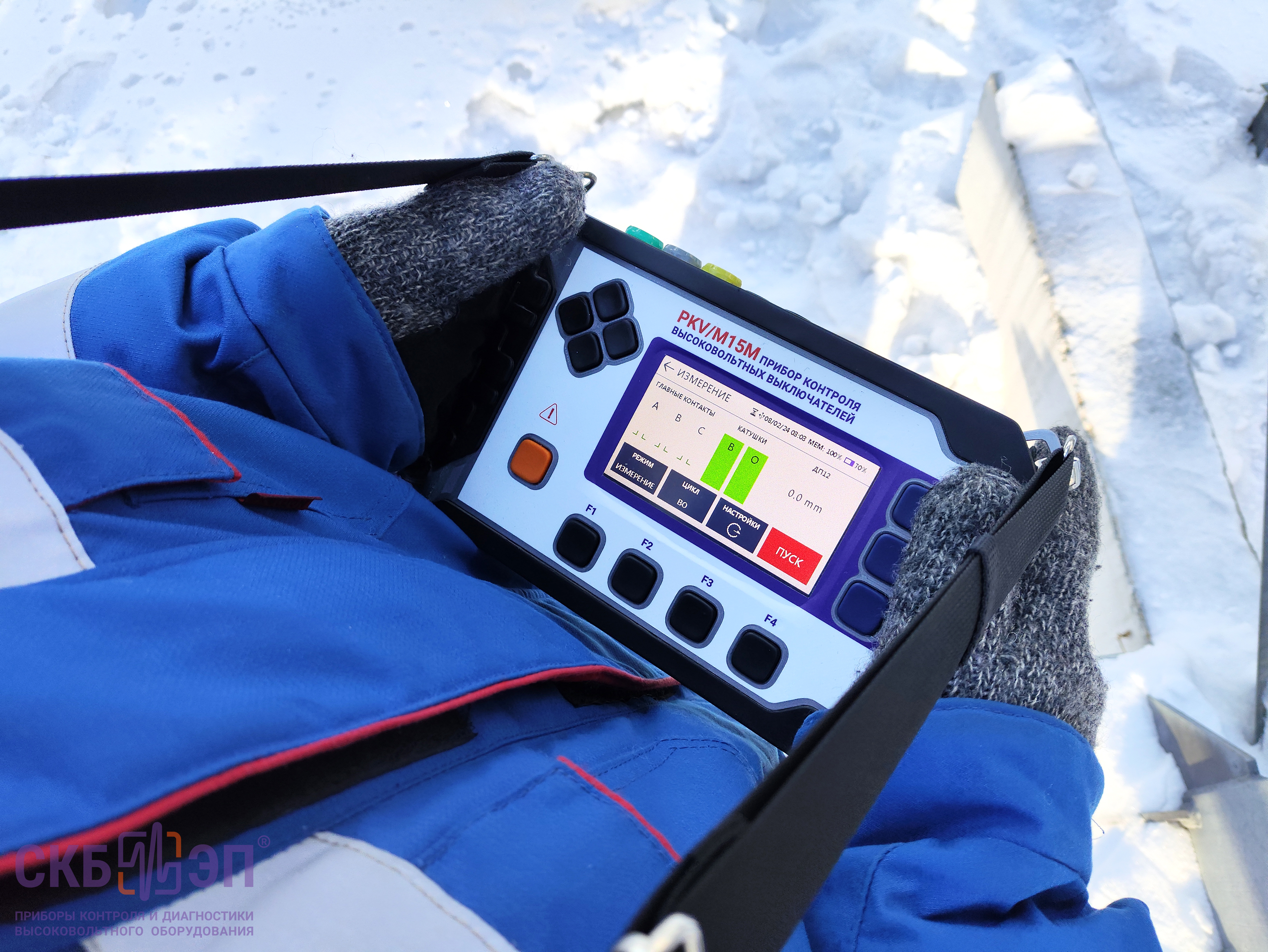

ПКВ/М15М охватывает широкий температурный диапазон от -20°C до +55°C, что позволяет использовать его в любом климатическом поясе. Теплоизоляция защищает все чувствительные компоненты, избегая любых повреждений из-за перегрева, а степень защиты от окружающей среды IP 54 позволяет работать даже в местах, подвергающихся попаданию дождя.
Характеристики
Значение
Количество каналов контроля контактов выключателя
3

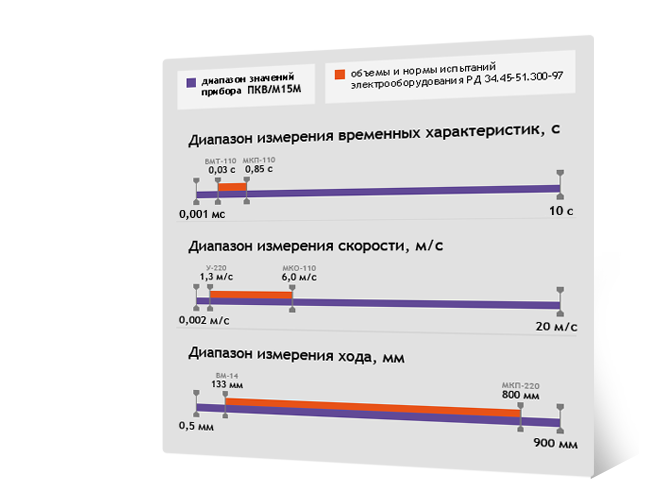

Диапазон измерения и регистрации временных интервалов
0,001 - 10 000 мс
Точность
±10-4[1 + tx] c, где tx - измеряемый интервал времени, c
Диапазон измерения линейных перемещений с датчиком ДП12
1 ÷ 900 мм
Точность
±1
Диапазон измерения угловых перемещений с датчиком ДП21
0,09° ÷ 360°
Точность
±0,56°
Диапазон измерения скорости движения
0,002 ÷ 20 м/с
Диапазон измерений линейных перемещений с датчиком ДП32
0,1 ÷ 20 мм
Точность
±0,1 мм
Циклы силового коммутатора
О, В, ОВ, ОВО, ОВО-В, ОВО-ВО
Связь с ПК
USB, Bluetooth (в разработке)
Дисплей
Цветной TFT, 480 x 272 пикселей
Потребляемая мощность
<30 Вт
Питание (сетевое напряжение)
~АС 100-242 В, 50 Гц DC 100-340 В
Питание (встроенная батарея)
Литий-ионная
Время заряда аккумулятора
< 3 ч
Габариты
250 х 150 х 60 мм
Масса прибора
1,3 кг
Защита от окружающей среды
IP 54
Диапазон температуры при работе с прибором
от -15 °C до +55 °C
Срок эксплуатации прибора
10 лет
Гарантийный период
2 года

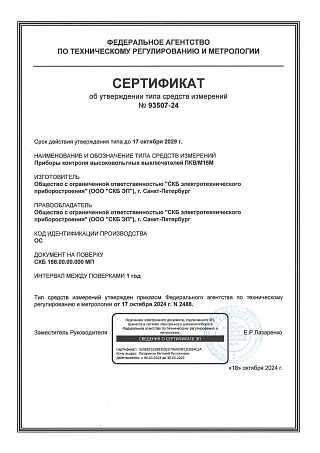

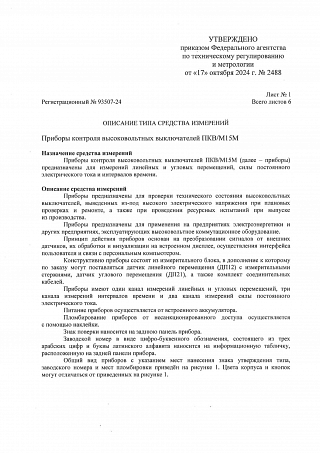

Межповерочный период
1 год
Межкалибровочный период
1 год
Язык интерфейса и руководства пользователя
Русский / Английский
Стандартная комплектация
Фото
Наименование, Индекс
Применение

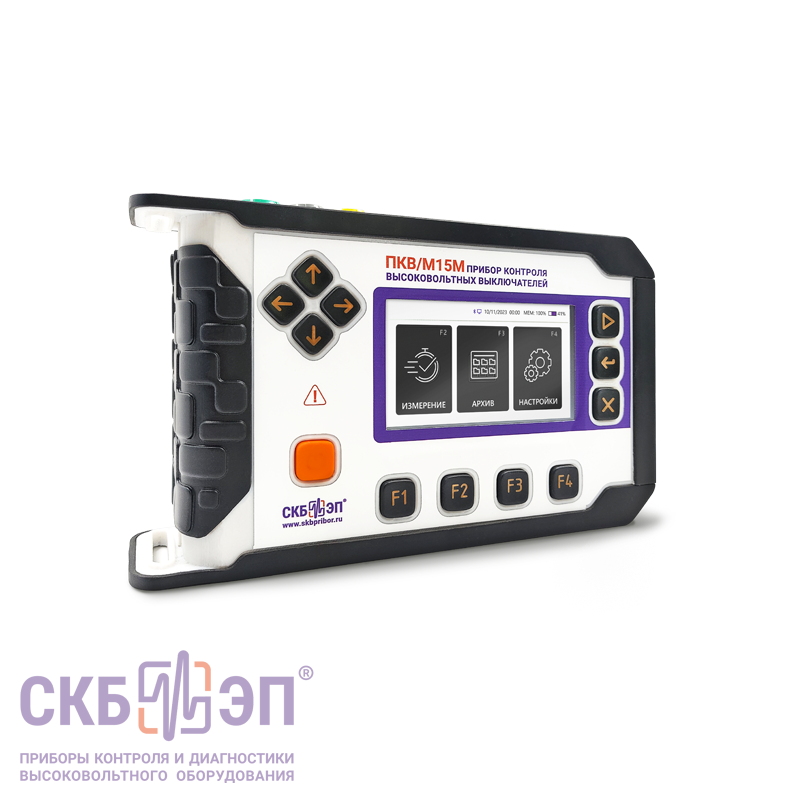

Измерительный блок ПКВ/М15М
058.00.00.000
Измерительный блок ПКВ/М15М
058.00.00.000
Прибор и сопроводительная документация: руководство по эксплуатации и формуляр.

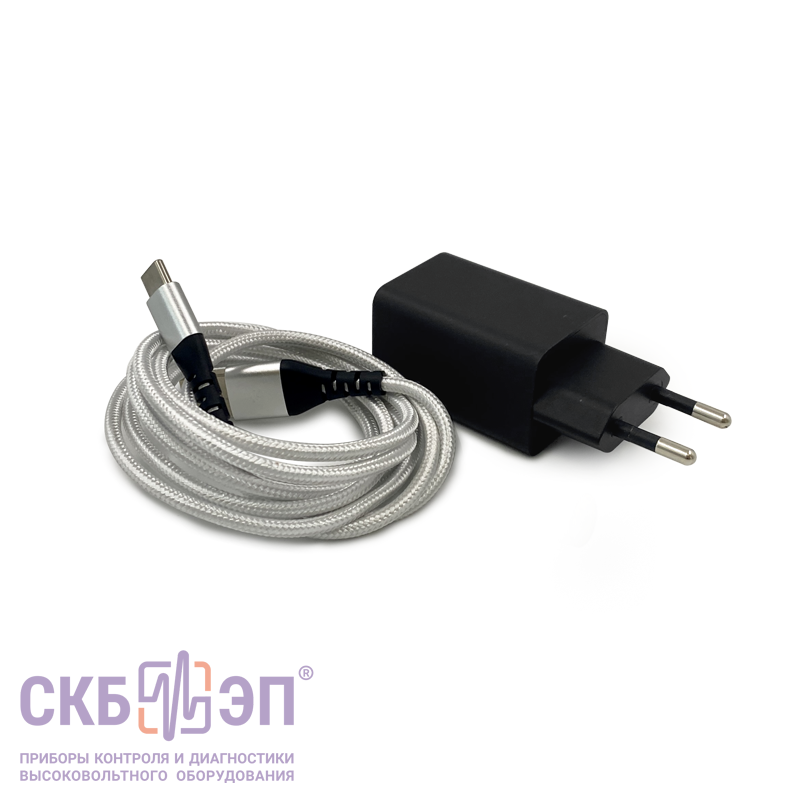

Зарядное устройство
-
Зарядное устройство
-
Зарядное устройство с кабелем USB А - USB Type-С (длина 1,5 м).

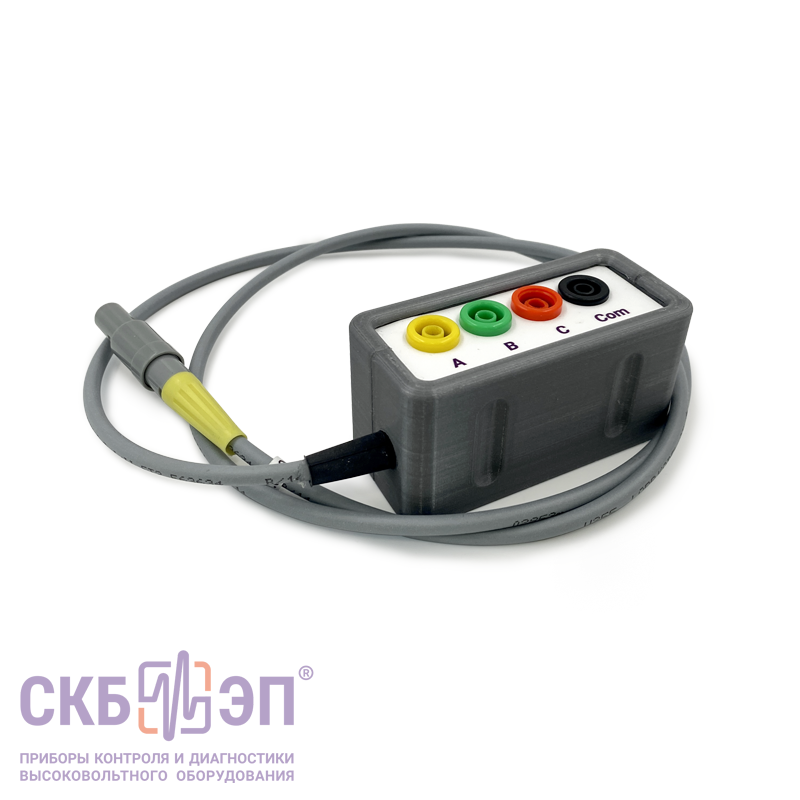

Разветвитель кабелей полюсов
058.04.00.000
Разветвитель кабелей полюсов
058.04.00.000
Выносной блок (без заземления), который с одной стороны кабелем длинной 1 м подключается к прибору ПКВ/М15М, а с другой стороны в 4 его разъема подключаются Кабели полюсов с последующим подключением к выключателю.

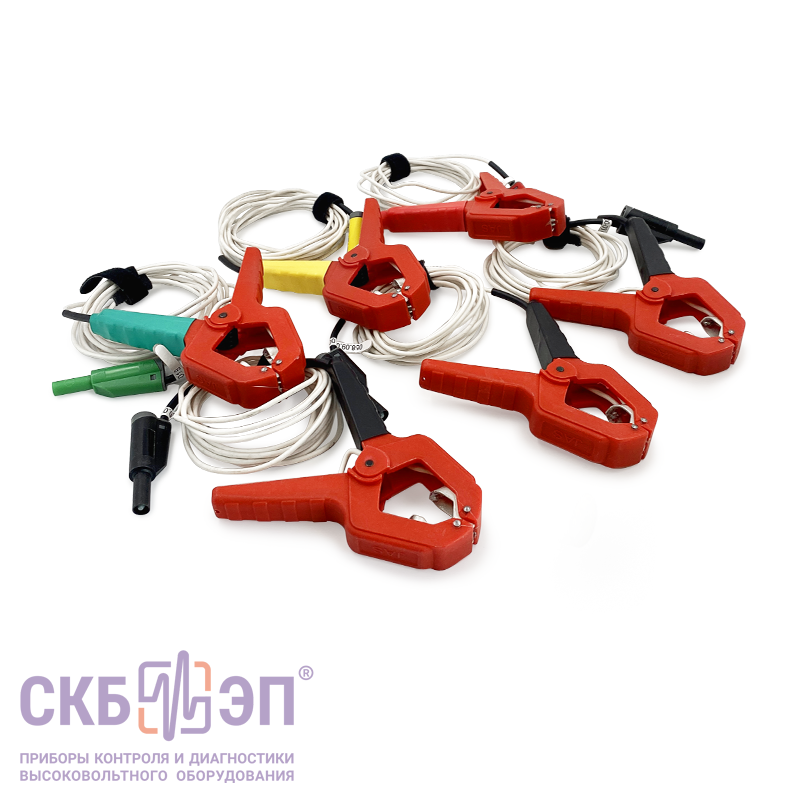

Кабели полюсов
058.09.00.000/-01/-02/-03
Кабели полюсов
058.09.00.000/-01/-02/-03
Комплект кабелей для подключения к полюсу высоковольтного выключателя, оканчиваются зажимом типа "крокодил". Зев 50 мм, длина 2,5 м. Подходят для работы на объектах до 35 кВ.

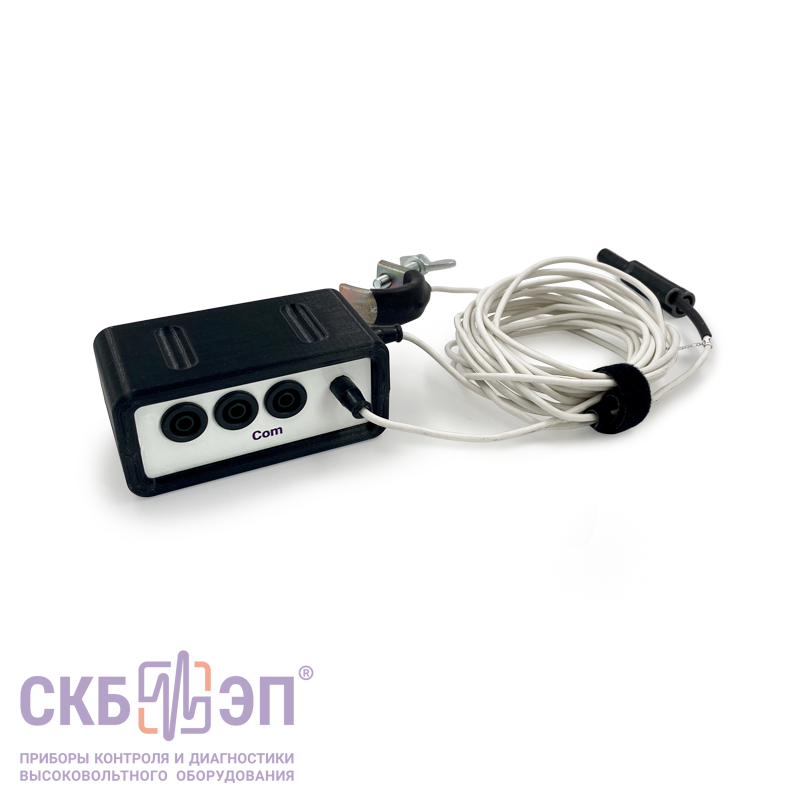

Разветвитель кабелей "Общий"
058.06.00.000
Разветвитель кабелей "Общий"
058.06.00.000
Выносной блок (с заземлением - длина провода 2,5 м), для подключения к разветвителю кабелей полюсов и кабелем полюсов. Рекомендовано к применению с высоковольтными выключателями стационарного типа (для выкатных выключателей использование необязательно). Длина 1 м.

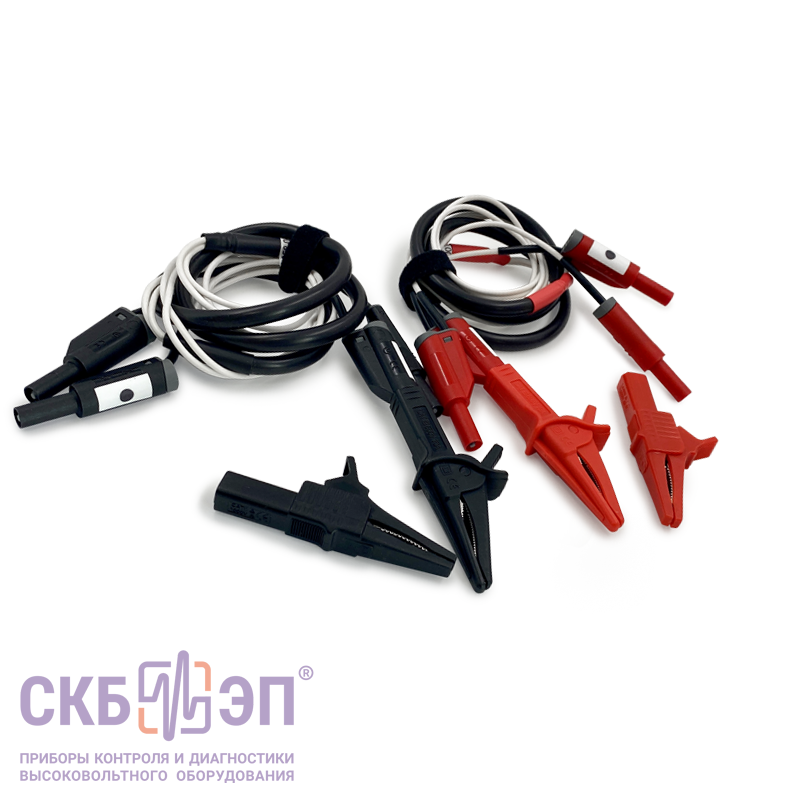

Кабель управления
058.05.00.000/-01
Кабель управления
058.05.00.000/-01
Кабели для подачи команды запуска и управления коммутацией, зажимы типа "крокодил". Длина 2,5 м, зев 25 мм.

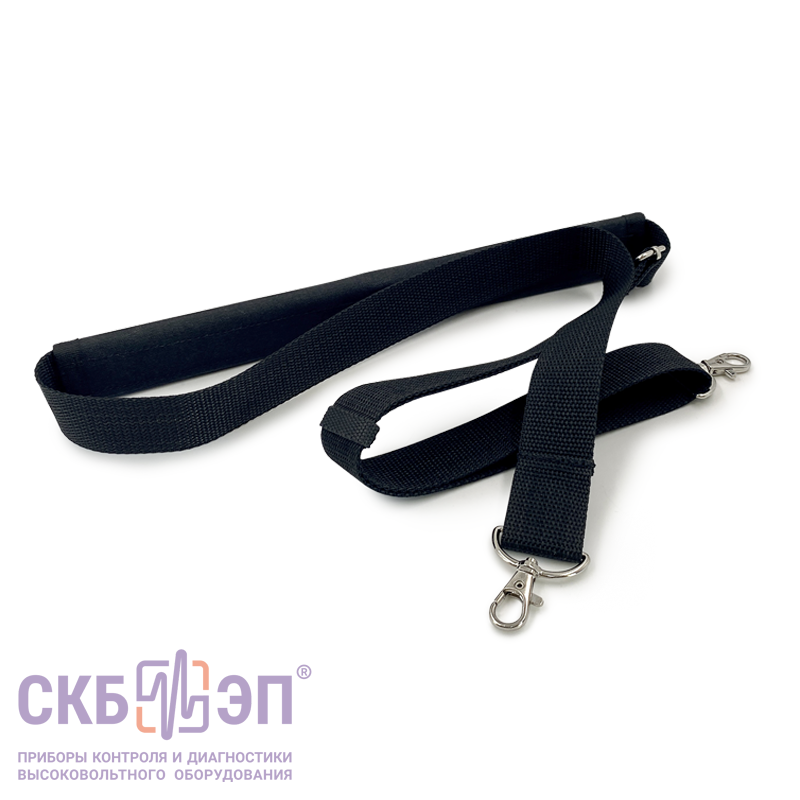

Фиксирующий ремень
158.01.00.000
Фиксирующий ремень
158.01.00.000
Фиксирующий ремень для транспортировки и крепления прибора.

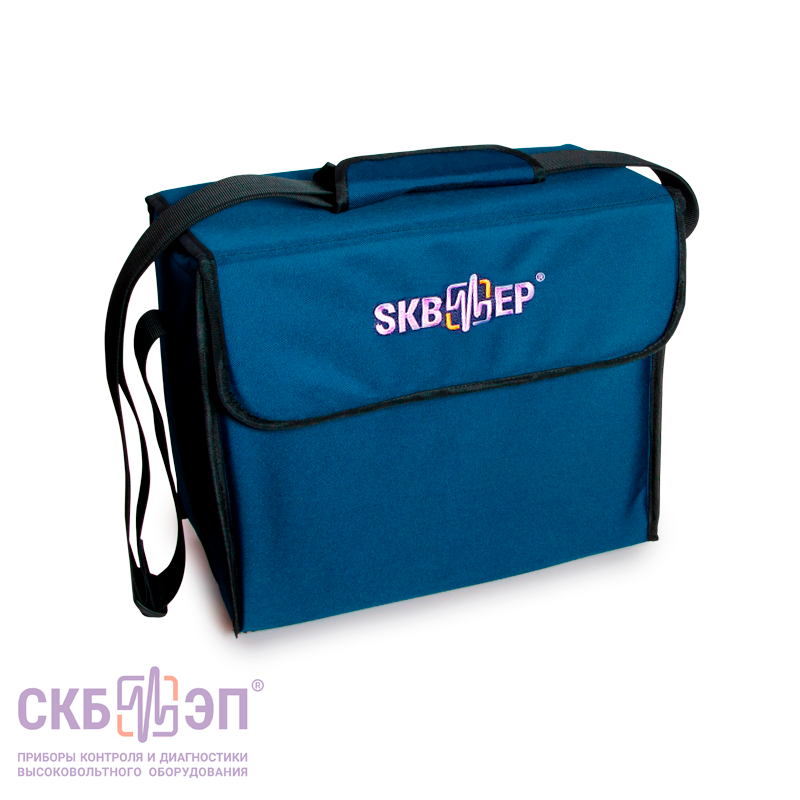

Сумка для транспортировки №2
126.06.02.000
Сумка для транспортировки №2
126.06.02.000
Сумка для транспортировки
126.06.00.000
Сумка для транспортировки
126.06.00.000
Расширенная комплектация
Фото
Наименование, Индекс
Применение
Измерительный блок ПКВ/М15М
058.00.00.000
Измерительный блок ПКВ/М15М
058.00.00.000
Прибор и сопроводительная документация: руководство по эксплуатации и формуляр.
Зарядное устройство
-
Зарядное устройство
-
Зарядное устройство с кабелем USB А - USB Type-С (длина 1,5 м).
Разветвитель кабелей полюсов
058.04.00.000
Разветвитель кабелей полюсов
058.04.00.000
Выносной блок (без заземления), который с одной стороны кабелем длинной 1 м подключается к прибору ПКВ/М15М, а с другой стороны в 4 его разъема подключаются Кабели полюсов с последующим подключением к выключателю.
Кабели полюсов
058.09.00.000/-01/-02/-03
Кабели полюсов
058.09.00.000/-01/-02/-03
Комплект кабелей для подключения к полюсу высоковольтного выключателя, оканчиваются зажимом типа "крокодил". Зев 50 мм, длина 2,5 м. Подходят для работы на объектах до 35 кВ.
Разветвитель кабелей "Общий"
058.06.00.000
Разветвитель кабелей "Общий"
058.06.00.000
Выносной блок (с заземлением - длина провода 2,5 м), для подключения к разветвителю кабелей полюсов и кабелем полюсов. Рекомендовано к применению с высоковольтными выключателями стационарного типа (для выкатных выключателей использование необязательно). Длина 1 м.
Кабель управления
058.05.00.000/-01
Кабель управления
058.05.00.000/-01
Кабели для подачи команды запуска и управления коммутацией, зажимы типа "крокодил". Длина 2,5 м, зев 25 мм.

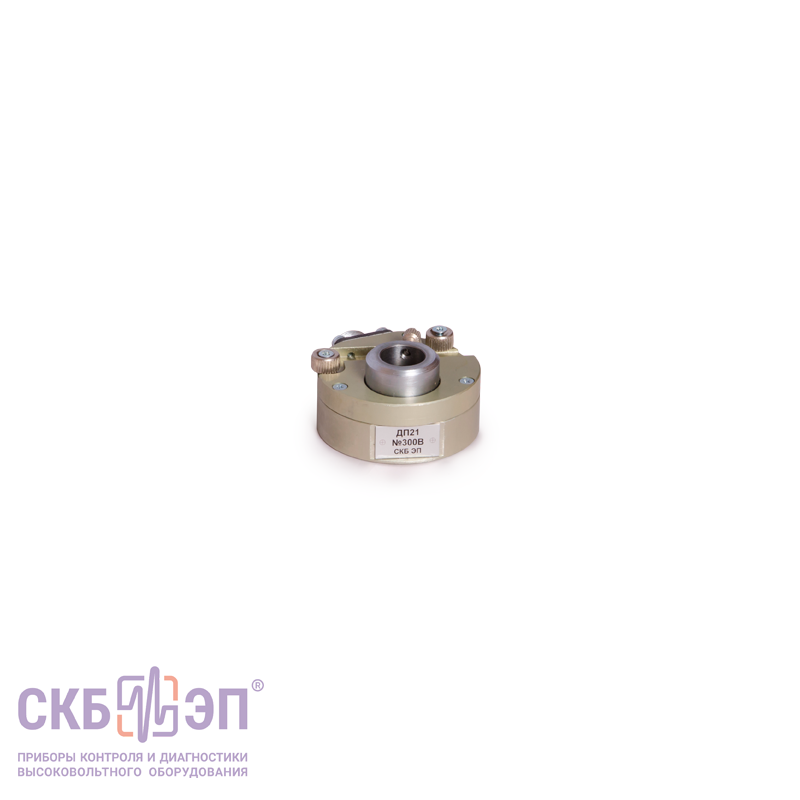

Датчик углового перемещения ДП21
009.00.00.000
Датчик углового перемещения ДП21
009.00.00.000
Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.

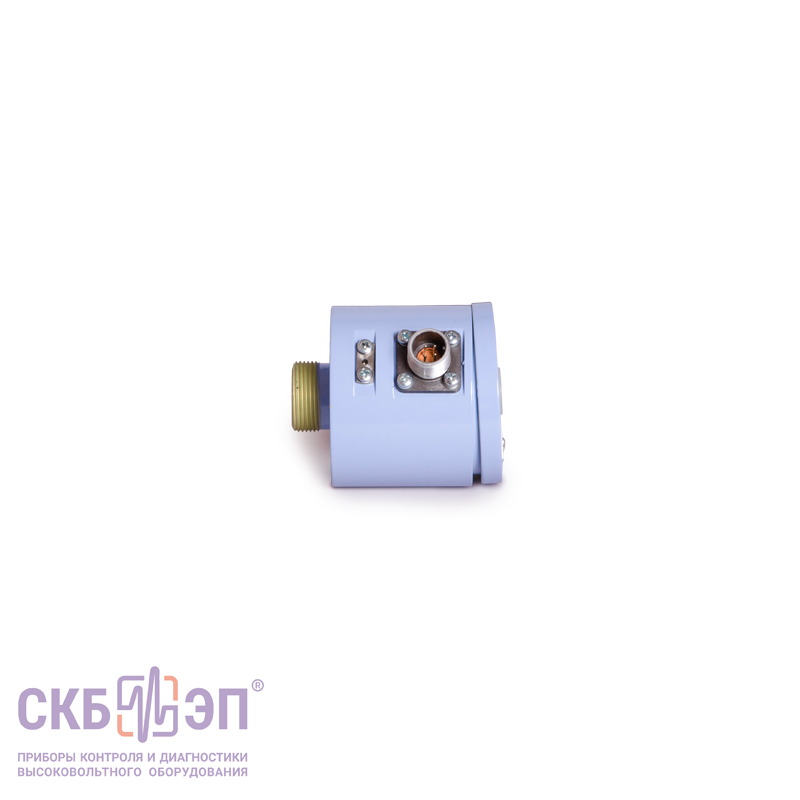

Датчик линейного перемещения ДП12
012.00.00.000-02
Датчик линейного перемещения ДП12
012.00.00.000-02
Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем.

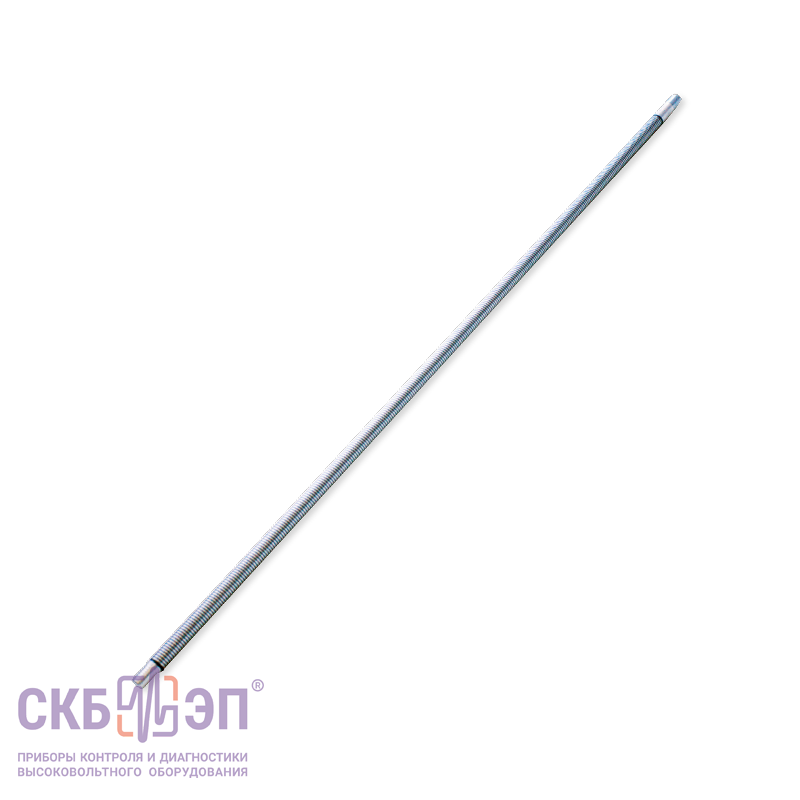

Стержень измерительный с футляром
012.03.00.000-02
Стержень измерительный с футляром
012.03.00.000-02
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
В стандартной комплектации длина 700 мм., по заказу 550 мм. и 1000 мм.

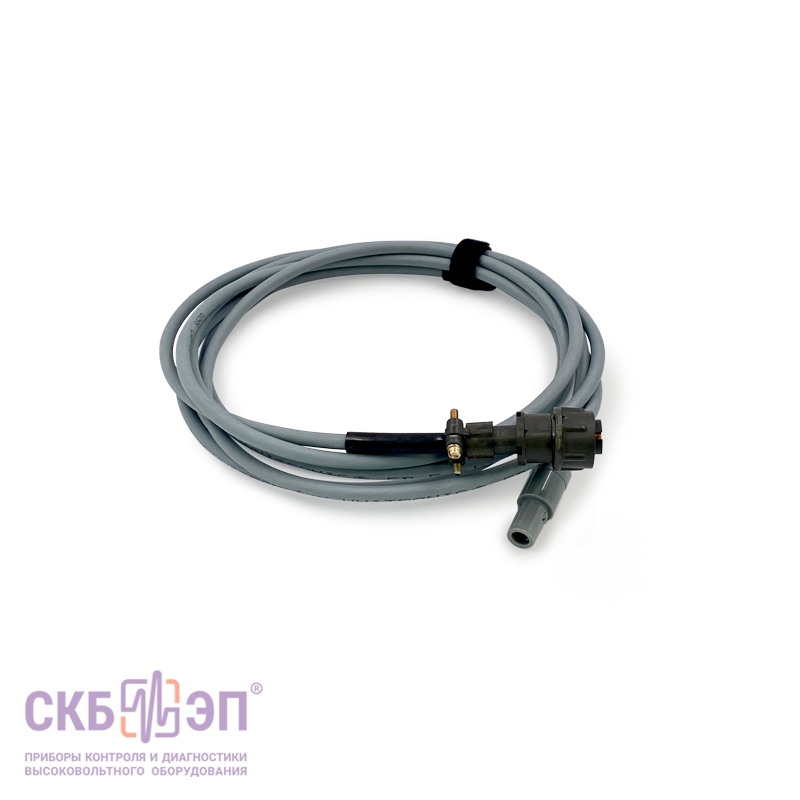

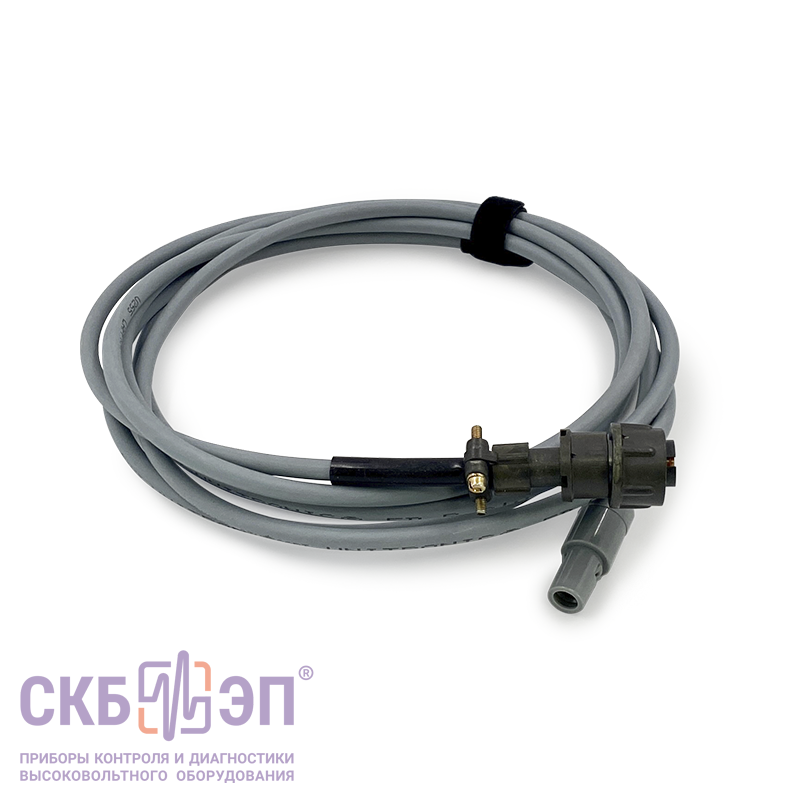

Кабель датчика
053.08.00.000
Кабель датчика
053.08.00.000
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон.
Длина 5 м.
Комплект крепежных приспособлений для российских выключателей
Комплект крепежных приспособлений для российских выключателей
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.).
Перейдите по ссылке → для:
1. определения необходимости крепежных приспособлений из этого комплекта,
2. запроса цены и КП,
3. выгрузки списка выбранного себе на почту.
Предохранители 047706.3MXP (2шт.) ВП2Т-1Ш 0.25 А (3шт.)
Предохранители 047706.3MXP (2шт.) ВП2Т-1Ш 0.25 А (3шт.)
Для защиты источника питания.
Сумка для транспортировки №2
126.06.02.000
Сумка для транспортировки №2
126.06.02.000
Сумка для транспортировки
126.06.00.000
Сумка для транспортировки
126.06.00.000
Дополнительная комплектация (по заказу)
Фото
Наименование, Индекс
Применение

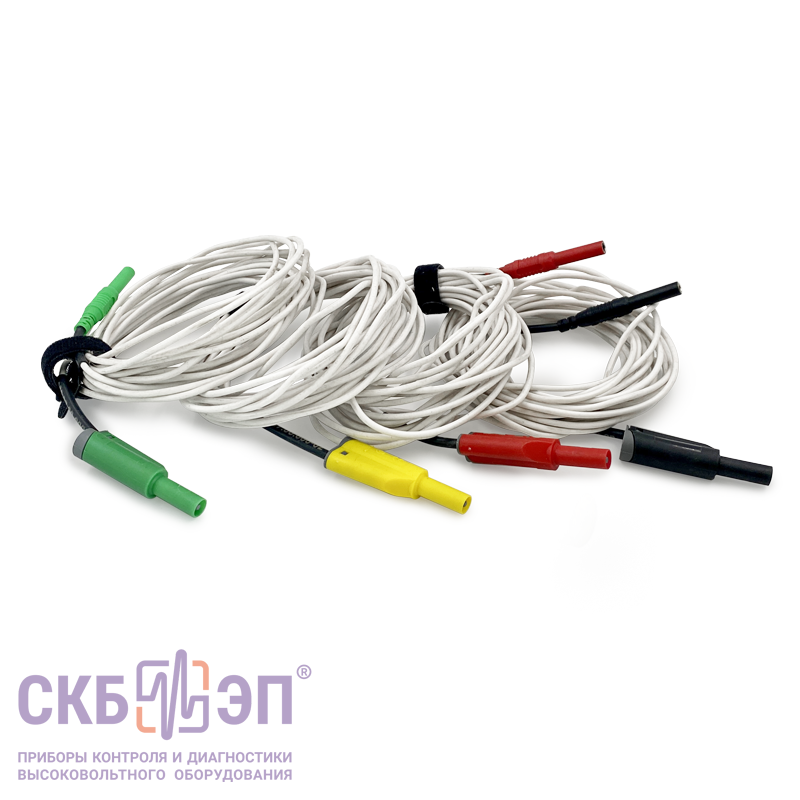

Удлинители кабелей полюсов
058.07.00.000/-01/-02/-03
Удлинители кабелей полюсов
058.07.00.000/-01/-02/-03
Комплект удлинителей для увеличения длины кабелей полюсов из стандартной комплектации. Длина 5 м. Подходят для работы на объектах до 35 кВ.

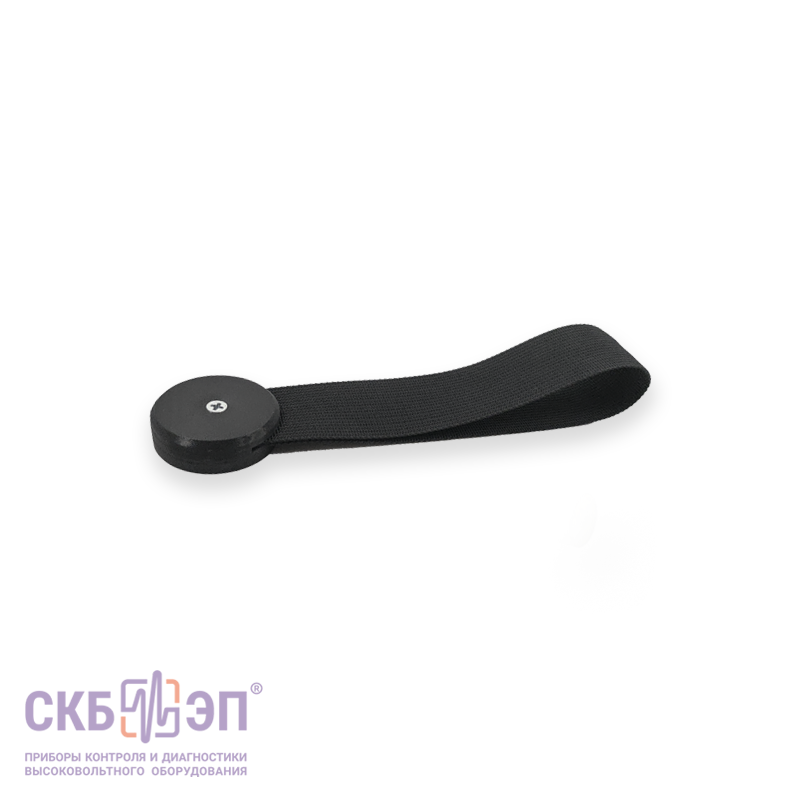

Магнитное крепление
058.18.00.000
Магнитное крепление
058.18.00.000
Магнитное крепление с небольшим ремнем, которое одевается на основной ремень. Позволяет закрепить измерительный блок на металлических конструкциях.

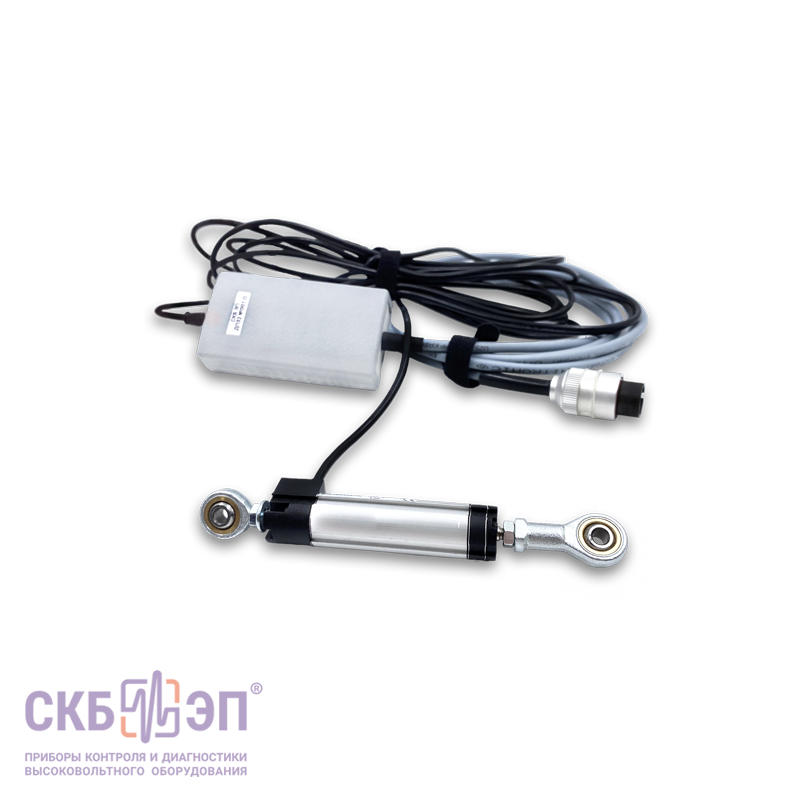

Реостатный датчик ДП32
026.22.00.000
Реостатный датчик ДП32
026.22.00.000
Для измерения линейного перемещения вакуумных выключателях с открытым изоляционным корпусом в диапазоне 0,1 ÷ 20 мм. Точность ±0,2 мм.
Дополнительный аккумулятор
058.10.00.000
Дополнительный аккумулятор
058.10.00.000
Для замены основного аккумулятора при потере заявленных характеристик.
