Штанга-манипулятор

Выпускается в трёх размерах, которые охватывают высоту применения на электроустановках до 4,5 м

Подробнее

Требования и рекомендации для соблюдения техники безопасности

Подробнее

Техническое и сервисное обслуживание

Подробнее

Работа с приборами контроля высоковольтных выключателей

Подробнее

Работа с микроомметрами и микромилликилоомметром

Подробнее

Работа с миллиомметрами

Подробнее

Работа с приборами контроля устройств РПН силовых трансформаторов

Подробнее

Погодные условия эксплуатации

Подробнее

Простота, доступность и удобство работы с изделием

Подробнее

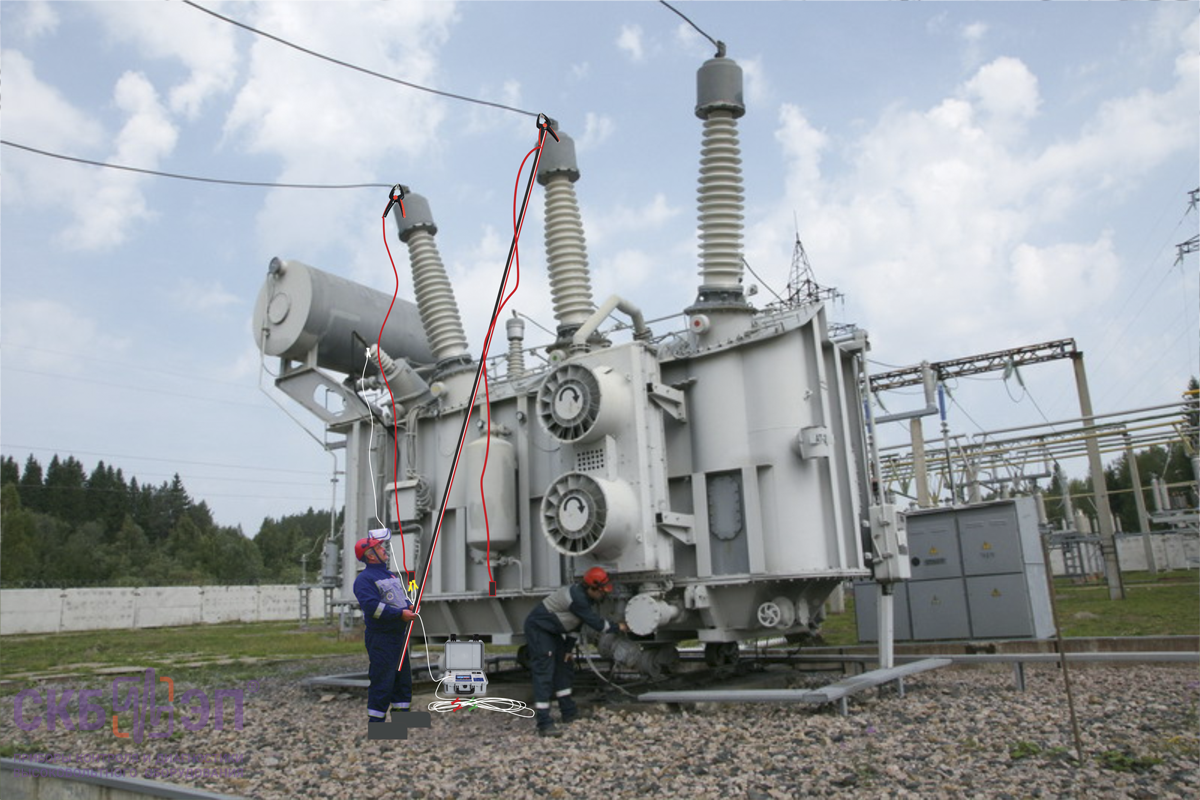

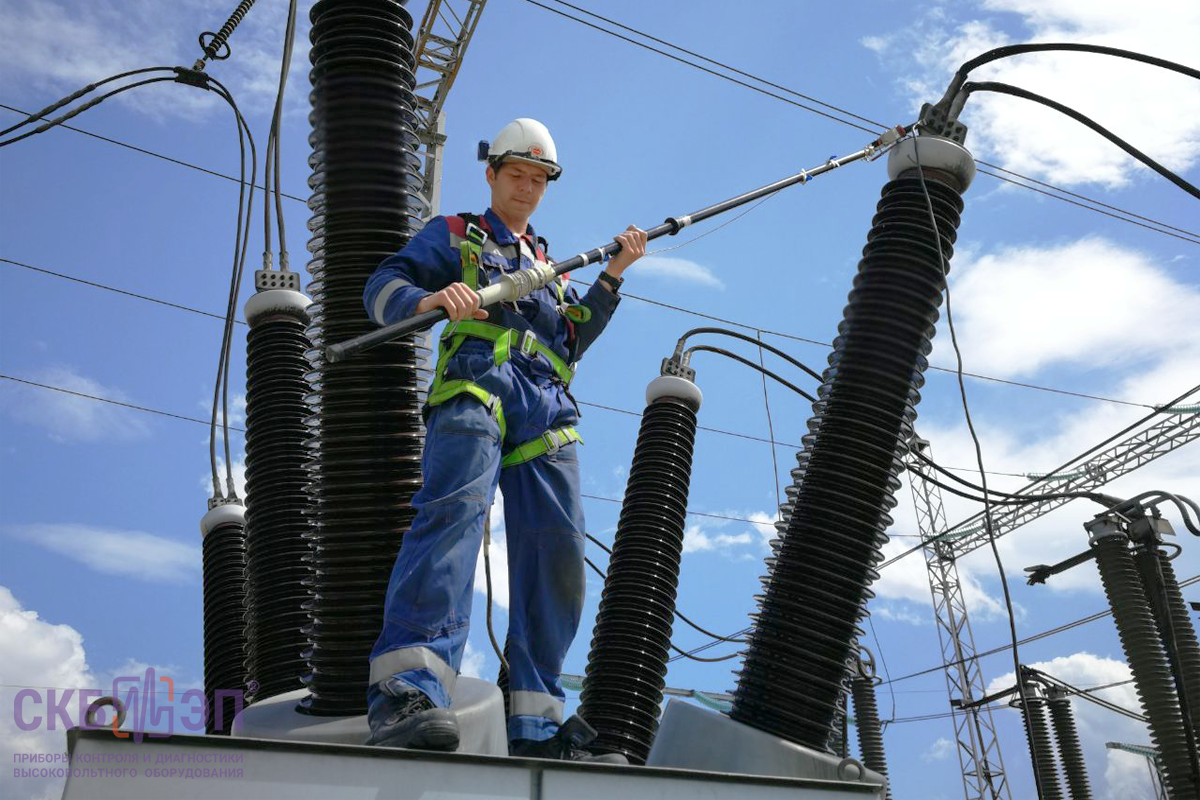

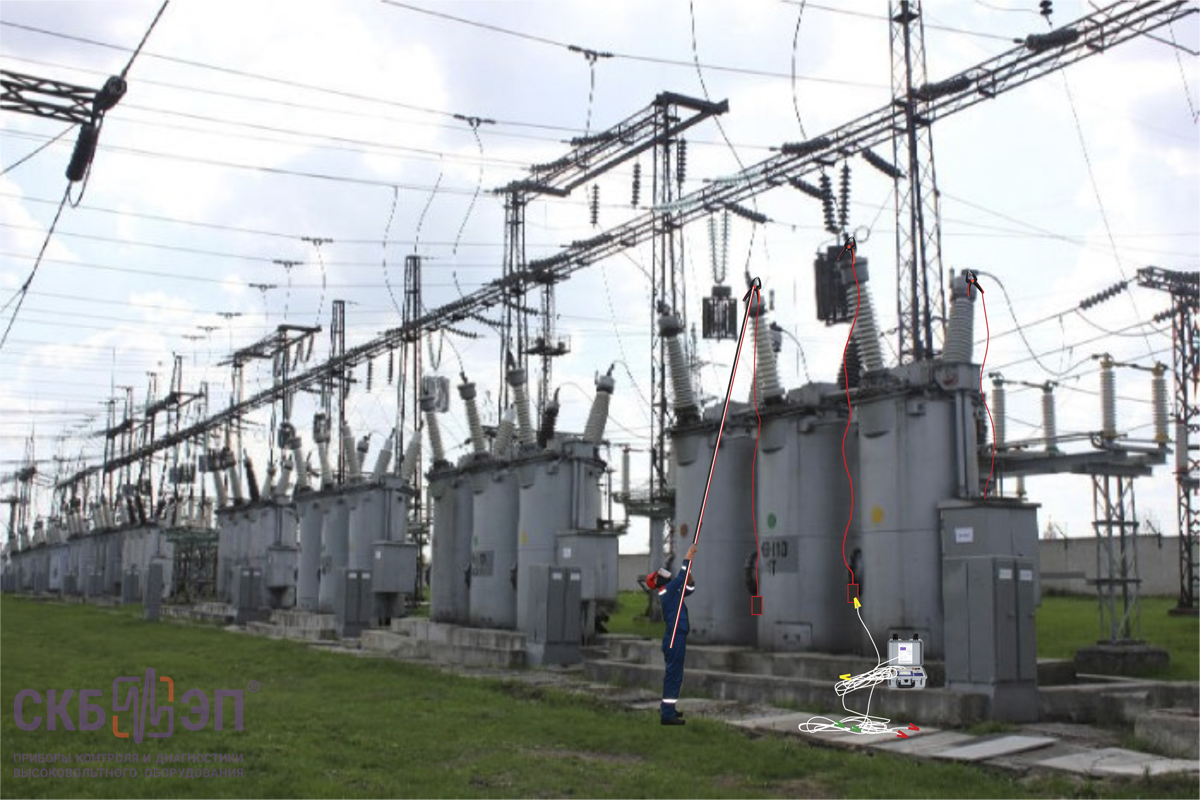

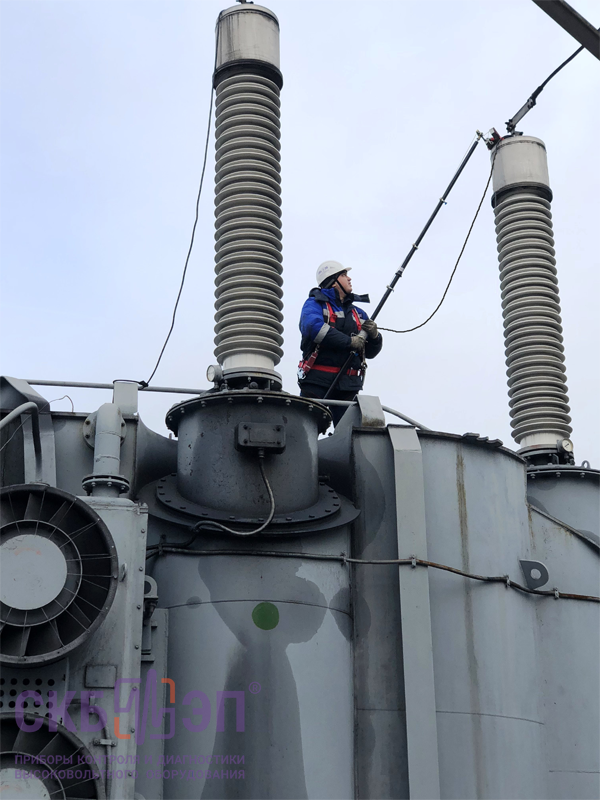

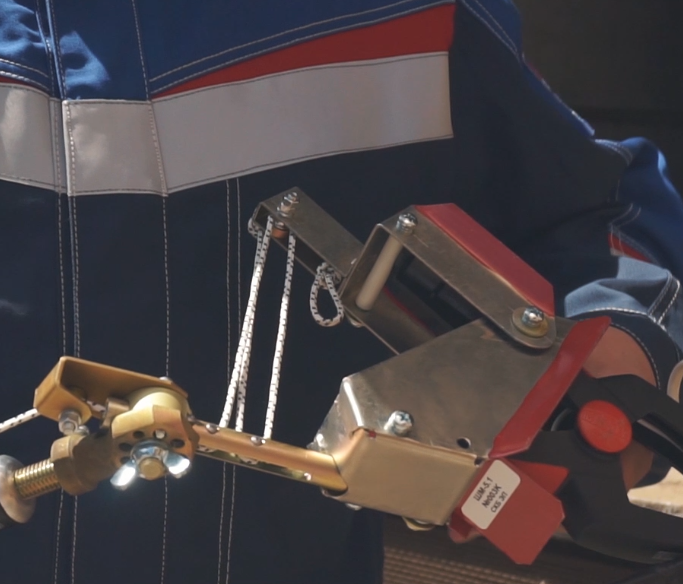

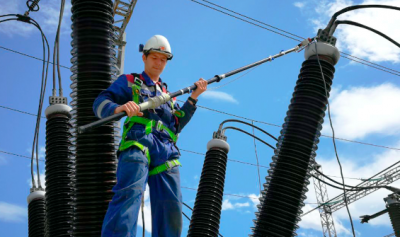

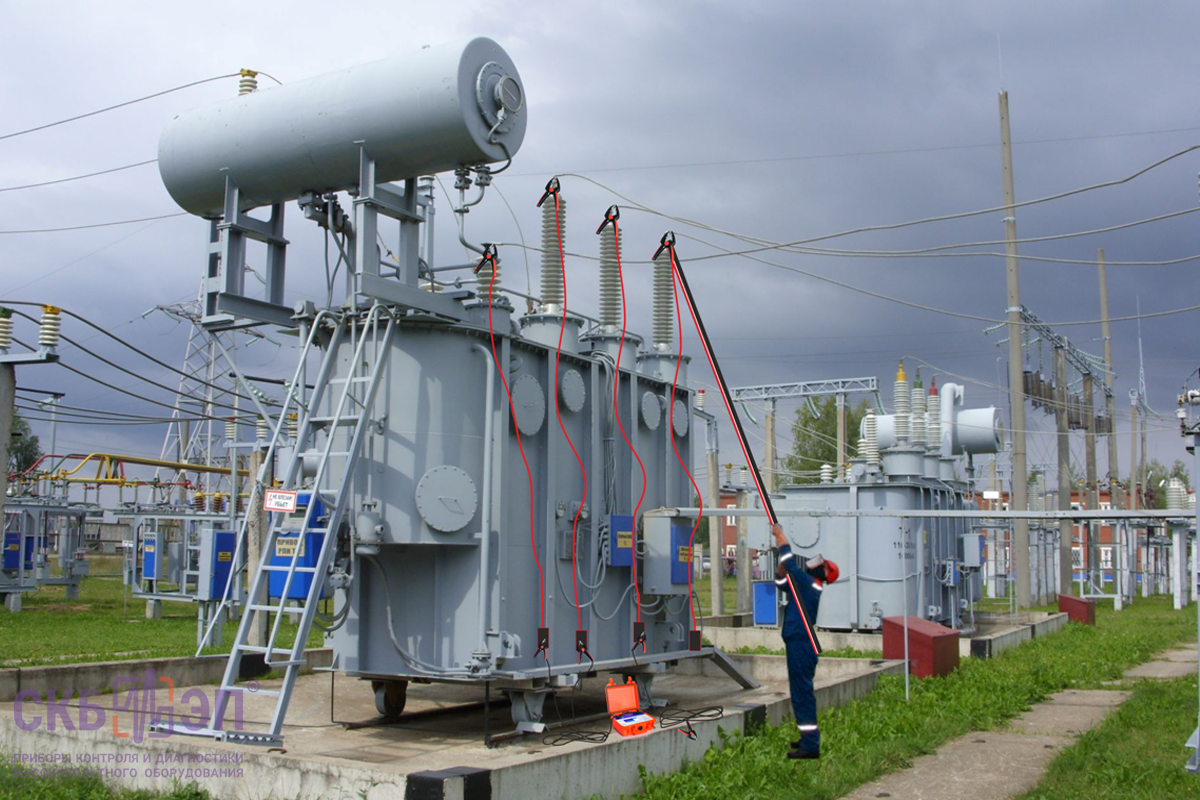

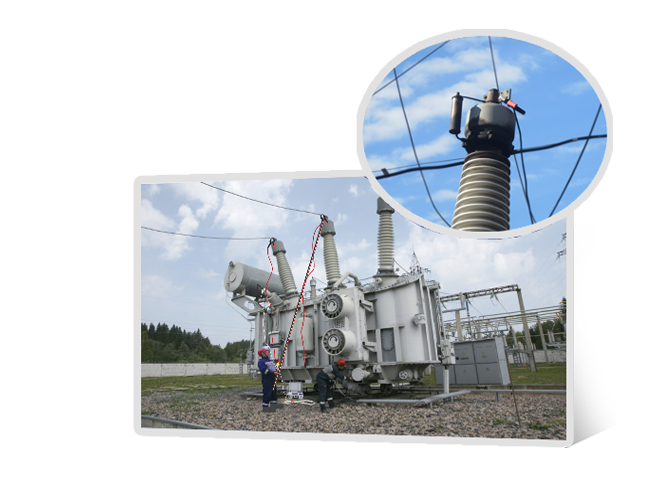

Штанга-манипулятор является вспомогательным устройством для присоединения зажимов измерительных кабелей различных средств измерений к вводам отключённого от напряжения высоковольтного оборудования высотой до 4,5 м с земли / с крышки бака, без применения лестниц / подъёмников.

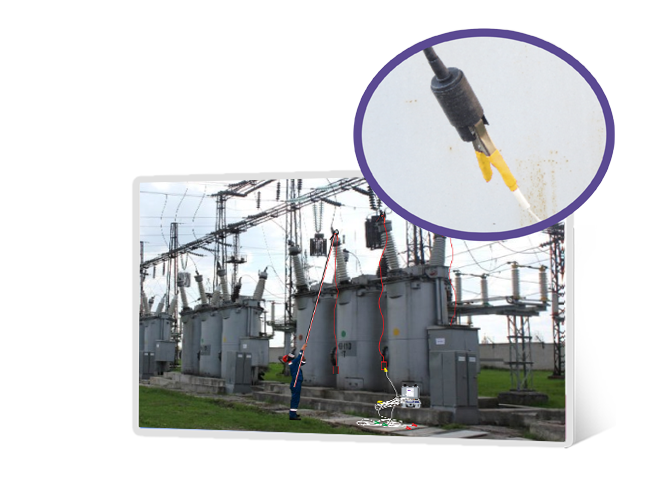

Объекты применения:

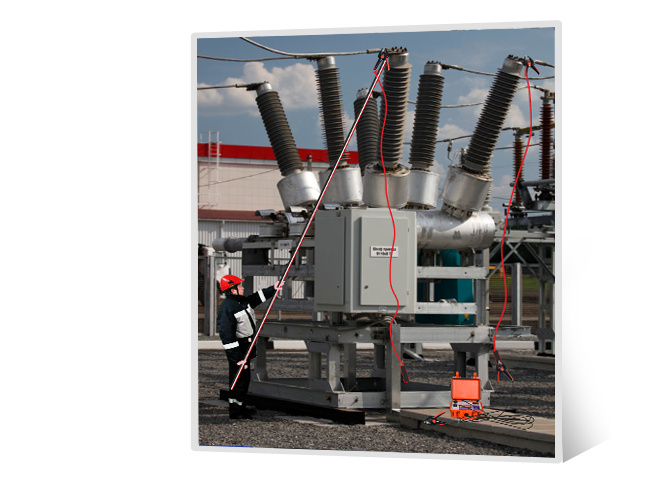

  • высоковольтные выключатели различных типов;
  • разъединители, отделители и короткозамыкатели;
  • высоковольтные шинопроводы;

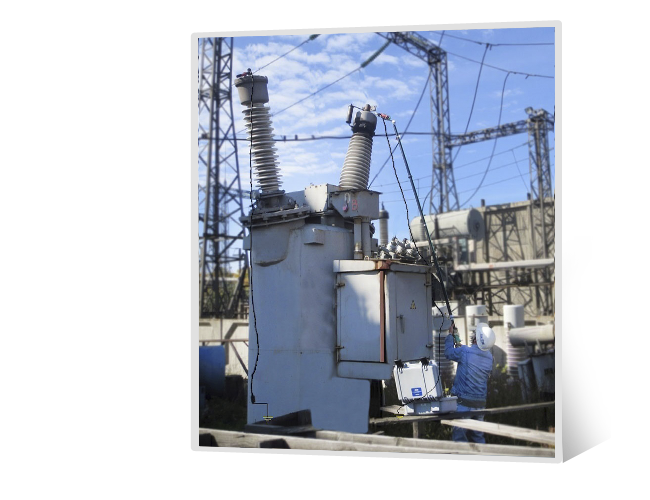

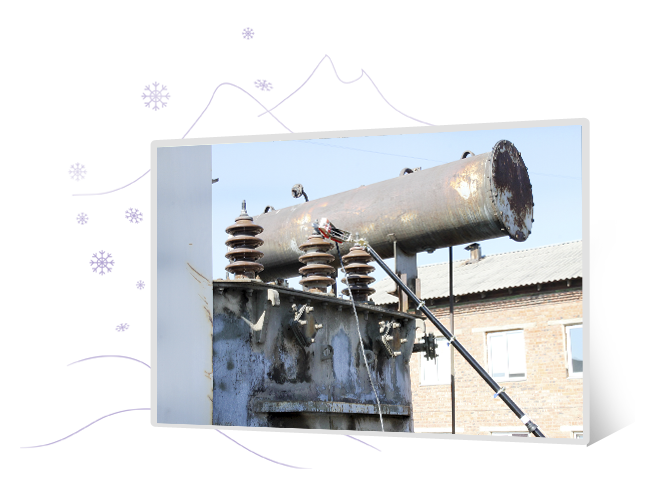

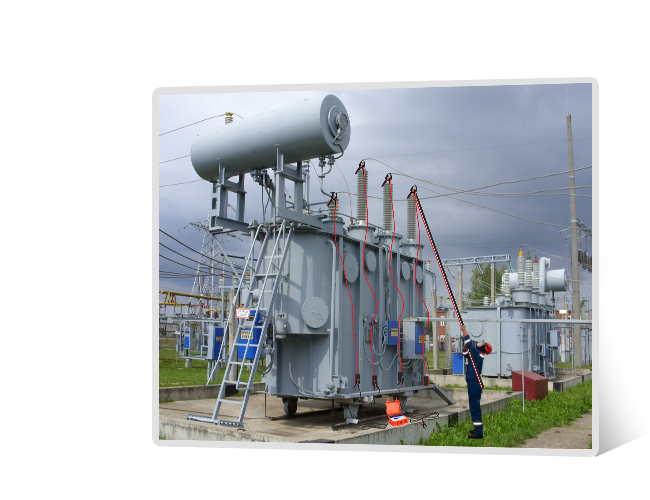

  • силовые трансформаторы, автотрансформаторы, электрические реакторы.

Данное устройство рекомендовано к комплектации ко всем группам приборов компании "СКБ ЭП", а также других производителей и выпускается в трёх размерах:

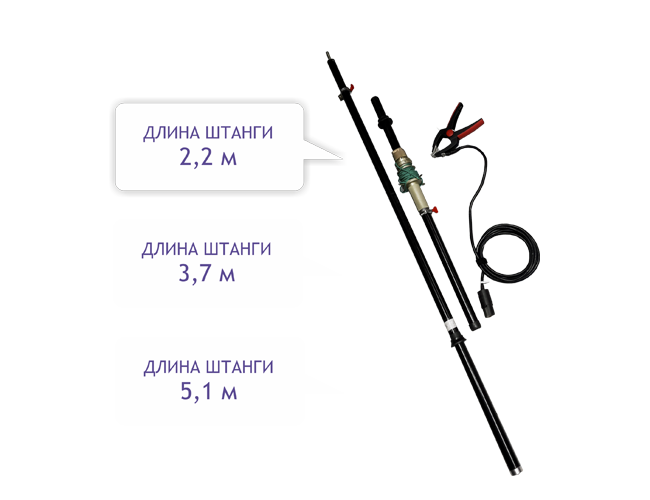

Длина штанги-манипулятор (на выбор заказчика) 2,2 м 3,7 м 5,1 м
Высота объекта для комфортной работы со штангой до 2 м до 3 м до 4,5 м
Масса изделия в рабочем комплекте 3,4 кг 4,0 кг 4,6 кг

Смотрите подробный видео-обзор о штанге-манипулятор, который расположен над данным текстом, либо переходите на наш канал YouTube - смотрите ролик и подписывайтесь.

Штанга-манипулятор является вспомогательным устройством для различных средств измерений, которое, как и данные приборы, разрешается использовать только на отключённом от высокого напряжения электрооборудовании.

При работе с изделием необходимо быть внимательным при приближении элементов изделия к частям высоковольтного оборудования, находящихся под высоким напряжением. Необходимо соблюдать допустимые расстояния согласно "Правилам по охране труда при эксплуатации электроустановок".

К работе с изделием допускается электротехнический персонал, аттестованный не ниже чем на III группу по электробезопасности, имеющий не ниже среднего профессионального образования в области электротехники.

Полные указания по безопасной работе со штангой-манипулятор указаны в паспорте устройства.

Штанга-манипулятор не требует соответствия ГОСТам и сертификации. Указания по безопасной работе со штангой-манипулятор прописаны в паспорте устройства.

Изделие не требует калибровки или поверки, техническое обслуживание заключается в периодическом осмотре на предмет повреждений:

  • Поврежденная штанга (сколы, трещины) подлежит замене.
  • Остальные элементы (в зависимости от повреждений) могут быть отремонтированы на месте.

В случае доукомплектации приборов контроля высоковольтных выключателей ПКВ/М6Н, ПКВ/М7, ПКВ/У3.1 и ПКВ/У3.0 штанга-манипулятор будет незаменима для удобного присоединения кабелей полюсов приборов с земли / с крышки бака к вводам выключателей без применения лестниц и подъёмников для последующего снятия характеристик времени, хода и скорости.

Для удобной работы рекомендуем комплект из 6 шт. кабель-удлинителей СКБ010.41.08.000. В стандартную комплектацию штанги-манипулятор включены 2 шт.

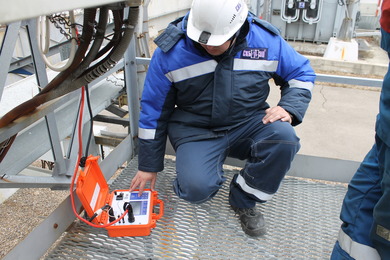

Штанга-манипулятор рекомендована к совместной эксплуатации с микроомметрами МИКО-1, МИКО-21 и микромилликилоомметром МИКО-2.3 для присоединения измерительных кабелей приборов с земли / с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей без применения лестниц и подъёмников для измерения переходного электрического сопротивления.

Для удобной работы рекомендуем комплект из 2 или 6 шт. кабель-удлинителей СКБ010.41.08.000. В стандартную комплектацию штанги-манипулятор включены 2 шт. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.

При работе с МИКО-2.3 и штангой-манипулятор рекомендуем использовать кабели: К151 (023.03.00.000), ( К152 (023.03.00.000-01); К322 (023.06.00.000-01); К232 (023.07.00.000-01); К233 (023.07.00.000-02); К238 (23.07.00.000-06) или К239 (023.25.00.000).

При работе с МИКО-21 и штангой-манипулятор рекомендуем использовать кабели: 039.27.00.000; 039.36.00.000 или 039.35.00.000.

При работе с МИКО-1 и штангой-манипулятор рекомендуем использовать кабель К01 (018.10.00.000).

Если специалисты используют в работе или только планируют приобретение миллиомметров МИКО-7М(А) (МИКО-7), МИКО-8М(А) (МИКО-8) или МИКО-9А, то штанга-манипулятор будет незаменимым помощником для присоединения измерительных кабелей приборов с крышки бака силового трансформатора до 220 кВ к обмоткам высокого напряжения без применения лестниц и подъёмников для измерения активного электрического сопротивления, а также проведения размагничивания.

Для удобной работы рекомендуем комплект из 4 или 6 шт. кабель-удлинителей СКБ010.41.08.000. В стандартной комплектации 2 шт.

При работе с МИКО-7М(А), МИКО-8М(А) или МИКО-9А и штангой-манипулятор рекомендуем использовать кабели: 041.18.00.000; 041.22.00.000/-01; 041.29.00.000/-01 или 041.30.00.000/-01

При работе со специализированными приборами ПКР-2 и ПКР-2М, предназначенными для контроля устройств РПН силовых трансформаторов, специалисты могут воспользоваться штангой для присоединения измерительных кабелей с крышки бака силового трансформатора до 220 кВ без применения лестниц и подъёмников для снятия осциллограмм и круговых диаграмм работы контактора.

Для удобной работы рекомендуем комплект из 2 или 4 шт. кабель-удлинителей СКБ010.41.08.000. В стандартную комплектацию штанги-манипулятор включены 2 шт.

Изделие без упаковки и в рабочем состоянии следует хранить и эксплуатировать при температуре от -15°С до +45°С при относительной влажности до 95% при отсутствии в воздухе примесей, вызывающих коррозию.

Запрещается работать с изделием в условиях повышенной влажности или под дождём.

Работа со штангой-манипулятор не вызывает особых трудностей, главное соблюдать требования безопасности и работать согласно описанию в паспорте, которое поставляется с изделием.

Транспортировка штанги максимально удобна – она поставляется в специальном чехле, а также комплектуется сумкой для составных элементов.

Характеристики Значение
Длина штанги ШМ-2.2 (на выбор пользователя), м 2,2
Длина штанги ШМ-3.7 (на выбор пользователя), м 3,7
Длина штанги ШМ-5.1 (на выбор пользователя), м 5,1
Длина кабеля-удлинителя, м 3,3
Зев зажима кабеля-удлинителя, мм 70 (тип "крокодил")
Ширина контактной площадки кабеля-удлинителя, мм 25
Минимальный зев измерительного кабеля, который можно подключить к контактной площадке, мм 5 (тип "крокодил")
Максимальный зев измерительного кабеля, который можно подключить к контактной площадке, мм 70 (тип "крокодил")
Угол поворота зажима типа "крокодил" в горизонтальной плоскости, градус ±90
Угол наклона зажима типа "крокодил" в вертикальной плоскости, градус 0, 45, 90
Длина заземляющего провода, м, не менее 30
Масса штанги ШМ-2.2 в рабочем комплекте, кг 3,4
Масса штанги ШМ-3.7 в рабочем комплекте, кг 4,0
Масса штанги ШМ-5.1 в рабочем комплекте, кг 4,6
Масса кабеля-удлинителя, кг 1,8
Температурный диапазон эксплуатации,ºС -15 ÷ +45
Гарантийное обслуживание 6 месяцев
с даты отгрузки

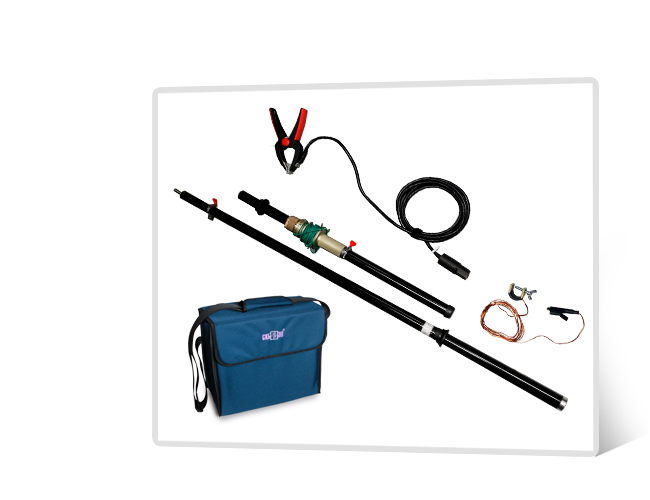

Стандартная комплектация

Фото Наименование, Индекс Применение
Рукоятка штанги с узлом натяжения и роликом<br>(1 шт)<br><br>Дополнительные звенья<br>(1-3 шт)
  • Рукоятка штанги с узлом натяжения и роликом
    (1 шт)

    Дополнительные звенья
    (1-3 шт)
  • ШМ-2.2 010.41.00.000
    ШМ 3.7 010.41.00.000-01
    ШМ-5.1 010.41.00.000-02
  • Рукоятка штанги с узлом натяжения и роликом
    (1 шт)

    Дополнительные звенья
    (1-3 шт)
  • ШМ-2.2 010.41.00.000
    ШМ 3.7 010.41.00.000-01
    ШМ-5.1 010.41.00.000-02

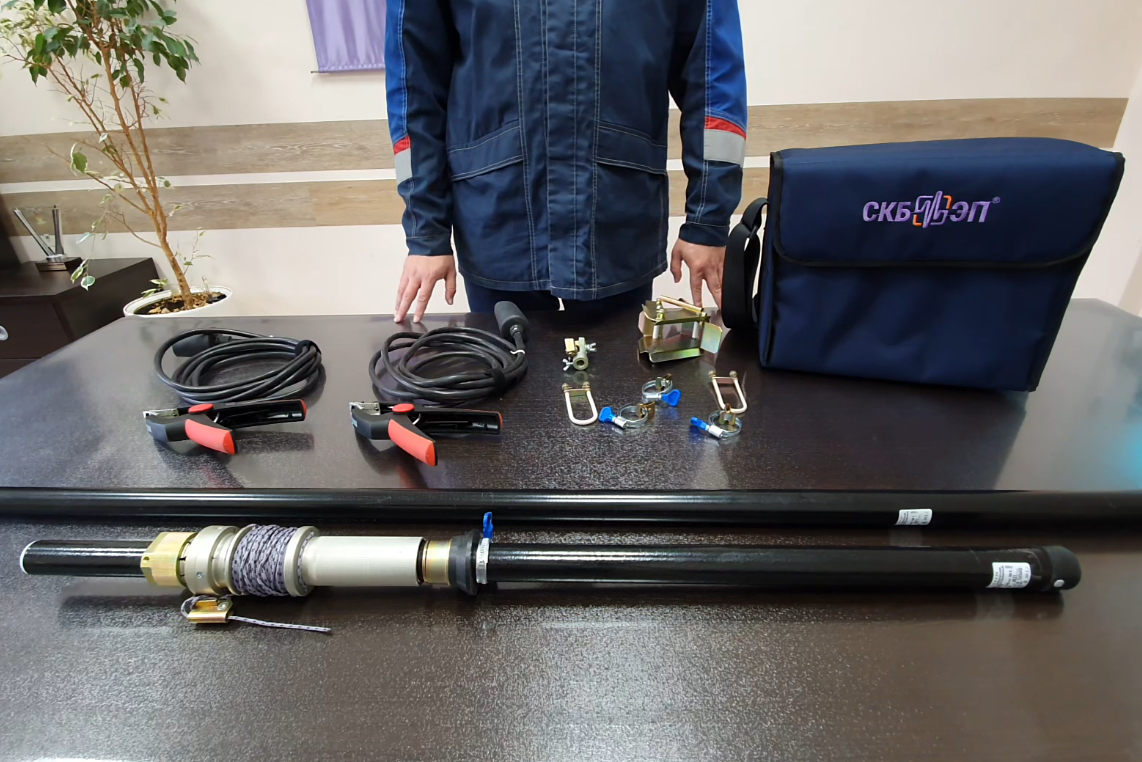

Штанга-манипулятор состоит из рукоятки штанги и дополнительных звеньев, количество которых зависит от высоты ввода Вашего оборудования (на выбор, уточняется при заказе):

- ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м);
- ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м);
- ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м).

Кабель-удлинитель <br>(комплект из 2 шт.)
  • Кабель-удлинитель
    (комплект из 2 шт.)
  • 010.41.08.000
  • Кабель-удлинитель
    (комплект из 2 шт.)
  • 010.41.08.000

Для одновременного подключения к 2 вводам высоковольтного объекта.

Данного комплекта достаточно, если Вы работаете с такими приборами, как:
- микроомметр МИКО-1 или МИКО-21;
- микромилликилоомметр МИКО-2.3;
- миллиомметр МИКО-7М(А) (МИКО-7) или МИКО-8М(А) (МИКО-8).

Кабель-удлинитель штанги-манипулятора реализован с пропускной способностью измерительного тока до 100А и длиной 3,3 м.

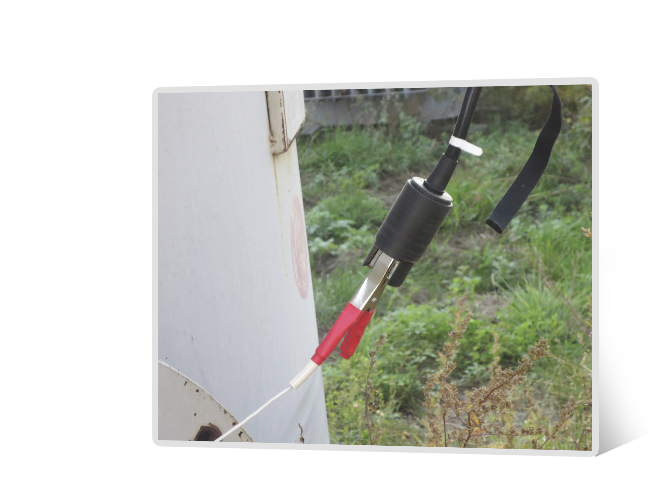

Измерительный кабель прибора для подключения к контактной площадке кабеля-удлинителя должен оканчиваться зажимом типа "крокодил" с зевом до 70 мм.

Провод заземления
  • Провод заземления
  • 010.41.10.000
  • Провод заземления
  • 010.41.10.000

Для заземления кабеля удлинителя на время его подъема для присоединения к вводу.

Сумка
  • Сумка
  • 121.06.00.000
  • Сумка
  • 121.06.00.000

Для укладывания сопроводительной документации, захвата, кабеля-удлинителя и провода заземления.

Дополнительная комплектация (по заказу)

Фото Наименование, Индекс Применение
Кабель-удлинитель <br>(комплект из 2 шт.)
  • Кабель-удлинитель
    (комплект из 2 шт.)
  • 010.41.08.000
  • Кабель-удлинитель
    (комплект из 2 шт.)
  • 010.41.08.000

Дополнительный комплект кабелей к стандартному комплекту для одновременного подключения к 4 вводам высоковольтного объекта.

Рекомендован к:
- микромилликилоомметру МИКО-2.3;
- миллиомметрам МИКО-7М(А) (МИКО-7), МИКО-8М(А) (МИКО-8) или МИКО-9;
- приборам контроля устройств РПН трансформатора ПКР-2 или ПКР-2М.

Кабель-удлинитель штанги-манипулятора реализован с пропускной способностью измерительного тока до 100А и длиной 3,3 м.

Измерительный кабель прибора для подключения к контактной площадке кабеля-удлинителя должен оканчиваться зажимом типа "крокодил" с зевом до 70 мм.

Кабель-удлинитель <br>(комплект из 4 шт.)
  • Кабель-удлинитель
    (комплект из 4 шт.)
  • 010.41.08.000
  • Кабель-удлинитель
    (комплект из 4 шт.)
  • 010.41.08.000

Дополнительный комплект кабелей к стандартному комплекту для одновременного подключения к 6 вводам высоковольтного объекта.

Рекомендован к:
- микроомметрам МИКО-1 или МИКО-21;
- микромилликилоомметру МИКО-2.3;
- приборам контроля высоковольтных выключателей ПКВ/М6Н, ПКВ/М7, ПКВ/У3.1 и ПКВ/У3.0.

Кабель-удлинитель штанги-манипулятора реализован с пропускной способностью измерительного тока до 100А и длиной 3,3 м.

Измерительный кабель прибора для подключения к контактной площадке кабеля-удлинителя должен оканчиваться зажимом типа "крокодил" с зевом до 70 мм.
