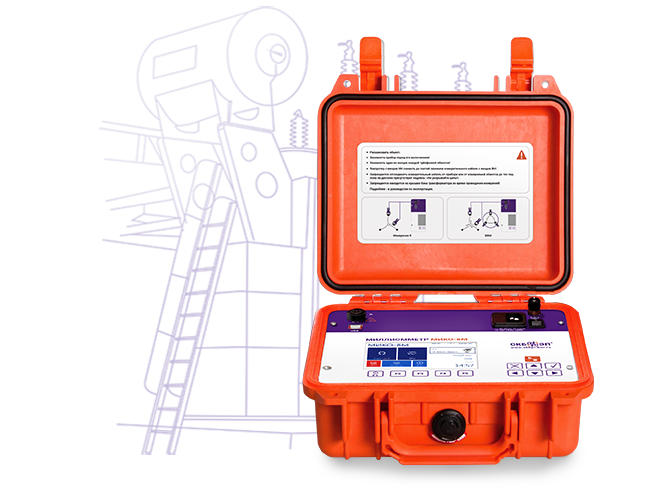

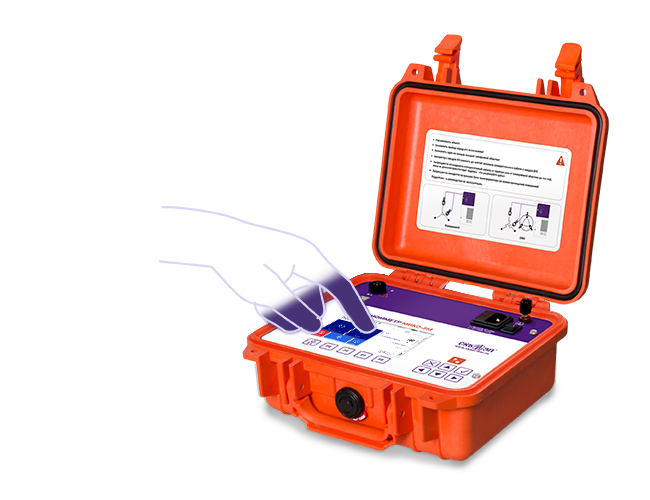

Миллиомметр МИКО-8М(А) с режимом DRM

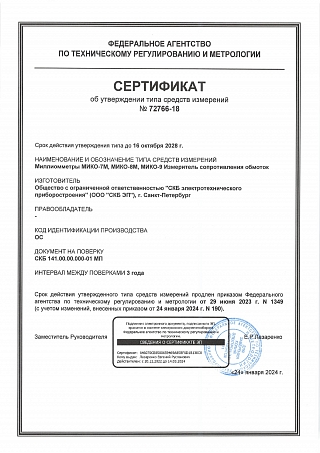

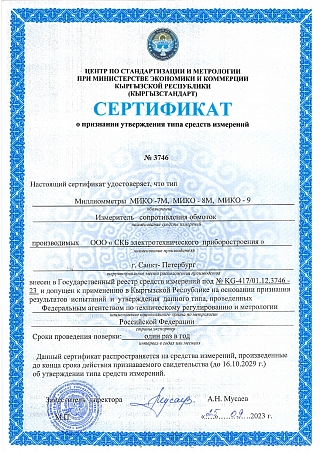

Сертификаты

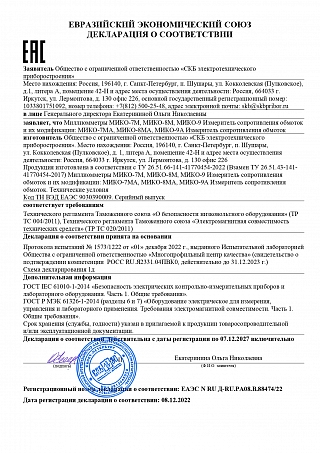

  • Соответствует требованиям безопасности
  • Соответствует европейским требования безопасности ЕС/EU

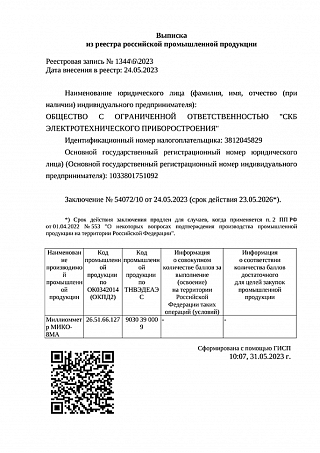

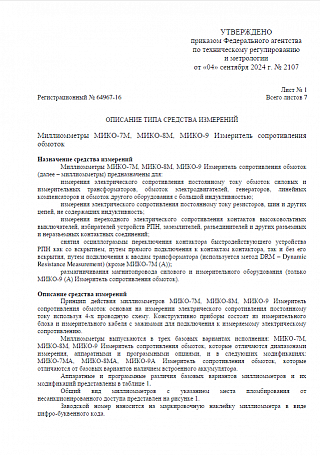

  • Внесен в Госреестр РФ

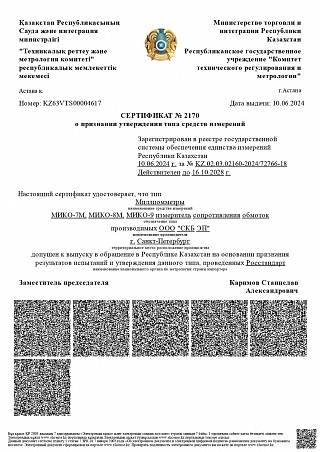

  • Внесен в Госреестр Республики Казахстан
  • Внесен в Госреестр Киргизской Республики

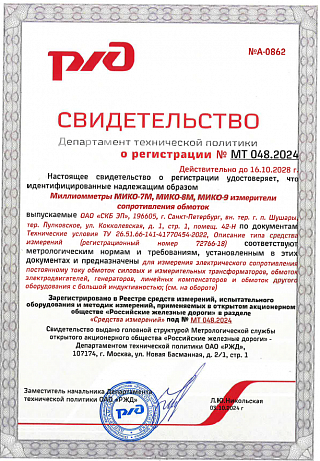

  • Соответствует стандарту СТО РЖД 08.014-2011 (Экспертиза ИСЭМ СО РАН)
  • Проверенные бренды

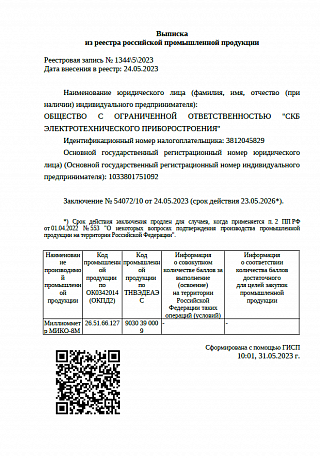

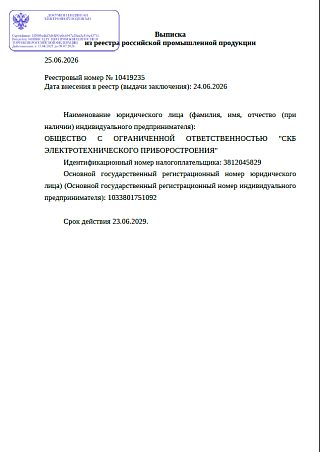

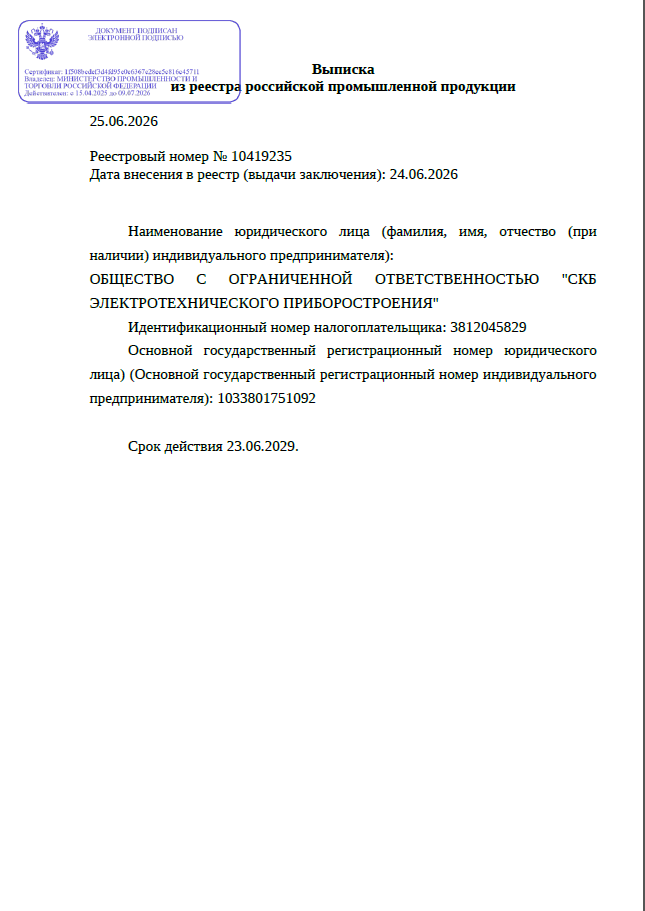

  • Внесен в Реестр Минпромторга России

Измерение электрического сопротивления в индуктивных и безиндуктивных цепях в диапазоне 1 μΩ ÷ 10 kΩ

Подробнее

Автоматическая настройка и систематизизация результатов измерений

Подробнее

Специальные режимы измерения для максимальной точности

Подробнее

Полная автоматизация процесса измерения и энергонезависимая память до 1 000 измерений

Подробнее

Режим безразборной проверки устройств РПН (метод DRM)

Подробнее

Высокая степень защищенности и соответствие требованиям безопасности

Подробнее

Сенсорный дисплей, удаленное управление и передача данных по Bluetooth

Подробнее

Вариативная комплектация прибора

Подробнее

Две модификации прибора с разным типом питания

Подробнее

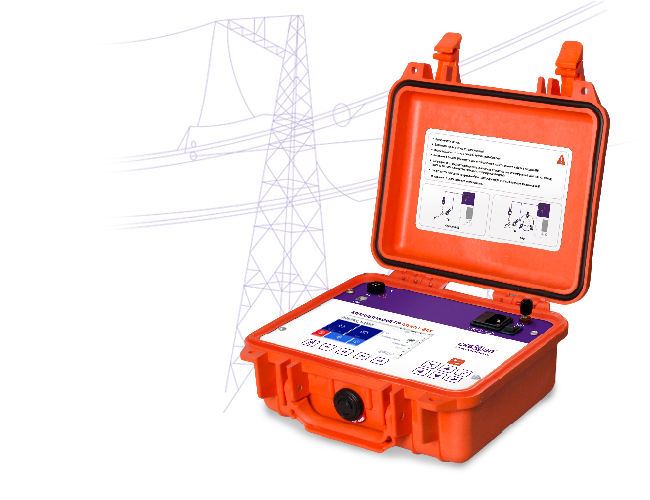

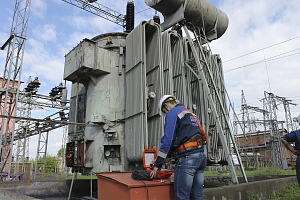

Миллиомметр МИКО-8М(А) предназначен для измерения сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне 1 μΩ ÷ 10 kΩ на токе 10А, а также для снятия осциллограмм переключения контактора быстродействующего устройства РПН.

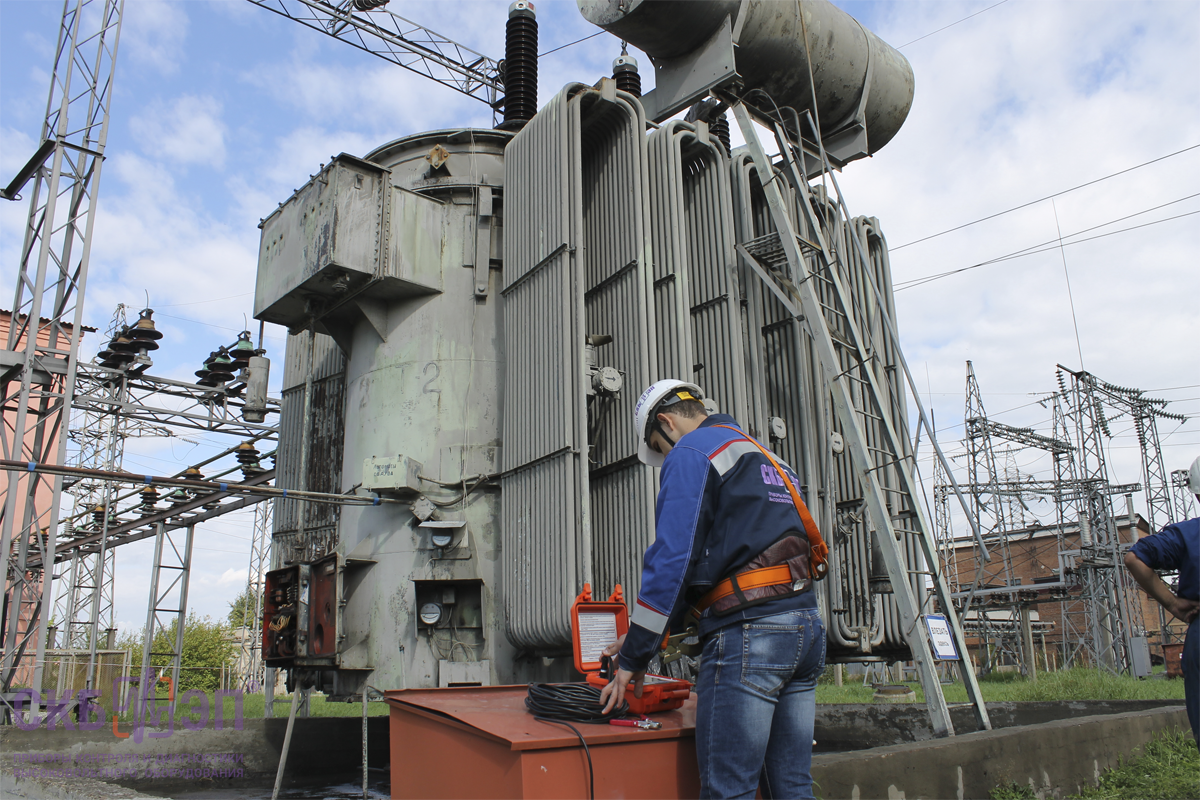

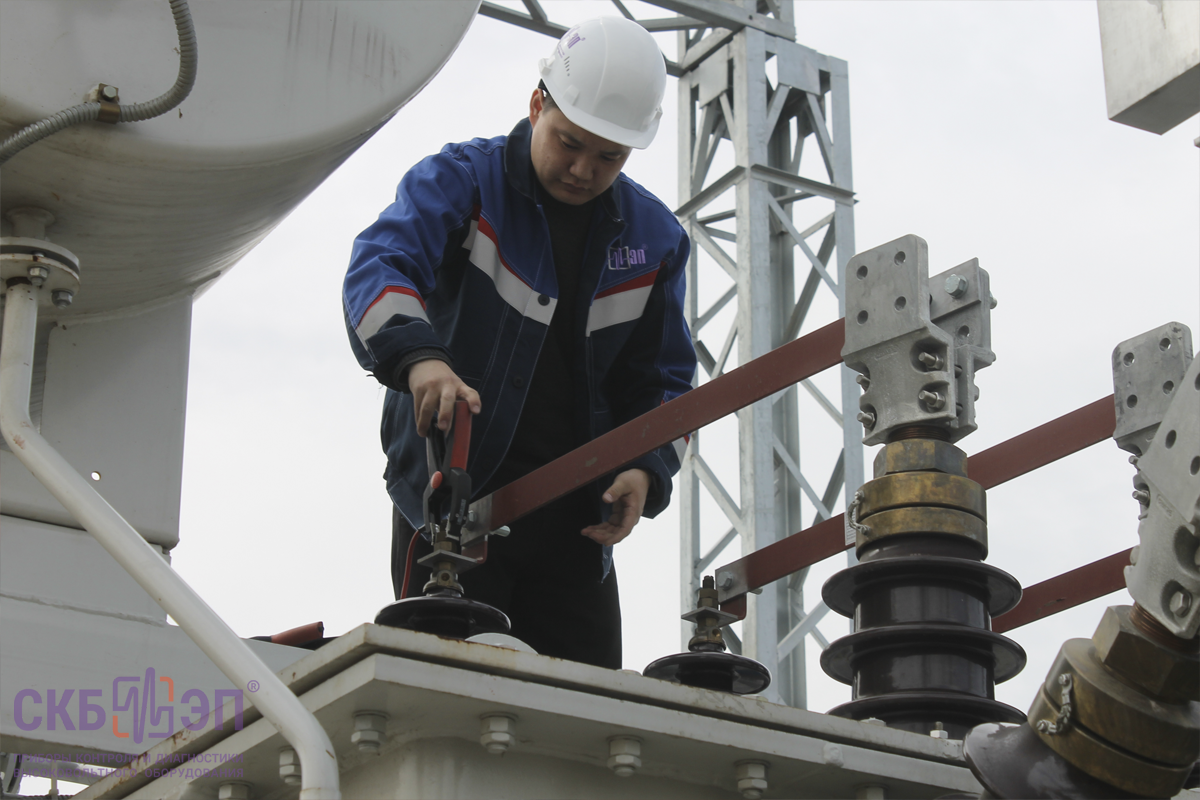

Объекты диагностики МИКО-8М(А):

  • обмотки силовых и измерительных трансформаторов, электродвигателей, генераторов, линейных компенсаторов и иного оборудования с высокой индуктивностью;
  • контакты выключателей, резисторов, шин и других цепей, не содержащих индуктивность;
  • уравнивающие, токоограничивающие и других резисторы высоковольтных выключателей;
  • кабели.

Диапазоны сопротивления и измерительного тока могут быть заданы как в автоматическом, так и в ручном режимах. Прибор обеспечивает полностью автоматизированный процесс измерения сопротивления высокоиндуктивной нагрузки и компенсацию термо э.д.с. во внешней цепи.

Смотрите подробные видео-обзоры о миллиомметре МИКО-8М(А), которые расположены над данным текстом, либо переходите на наш канал YouTube, смотрите видео и подписывайтесь.

В МИКО-8М(А) реализованы специализированные режимы измерения для различных конфигураций 10 объектов (резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор, генератор, двигатель, компенсатор, фильтр подключения и магнит), учитывающие их специфические особенности, при этом Пользователь может выбрать типовой объект из предложенного списка или создать собственный объект.

Прибор автоматически учитывает конфигурацию объекта для настройки измерительных режимов.

В зависимости от типа объекта можно выбрать специальные режимы измерения. Например, для резистивного объекта можно выбрать один из трёх режимов:

  • АВТО: измерение запускается автоматически по замыканию измерительной цепи.
  • ОДНОКРАТНЫЙ: измерение запускается по команде Пользователя, при нажатии кнопки СТАРТ.
  • ПЕРИОД: измерение запускается автоматически через заданный интервал времени.

Для индуктивного объекта Пользователь может также выбрать один из двух режимов:

  • РУЧНОЙ: запуск и останов измерения осуществляются вручную, нажатием кнопки СТАРТ.
  • АВТО 1ф: запуск измерения осуществляется нажатием кнопки СТАРТ, а останов выполняется автоматически при достижении заданного критерия.

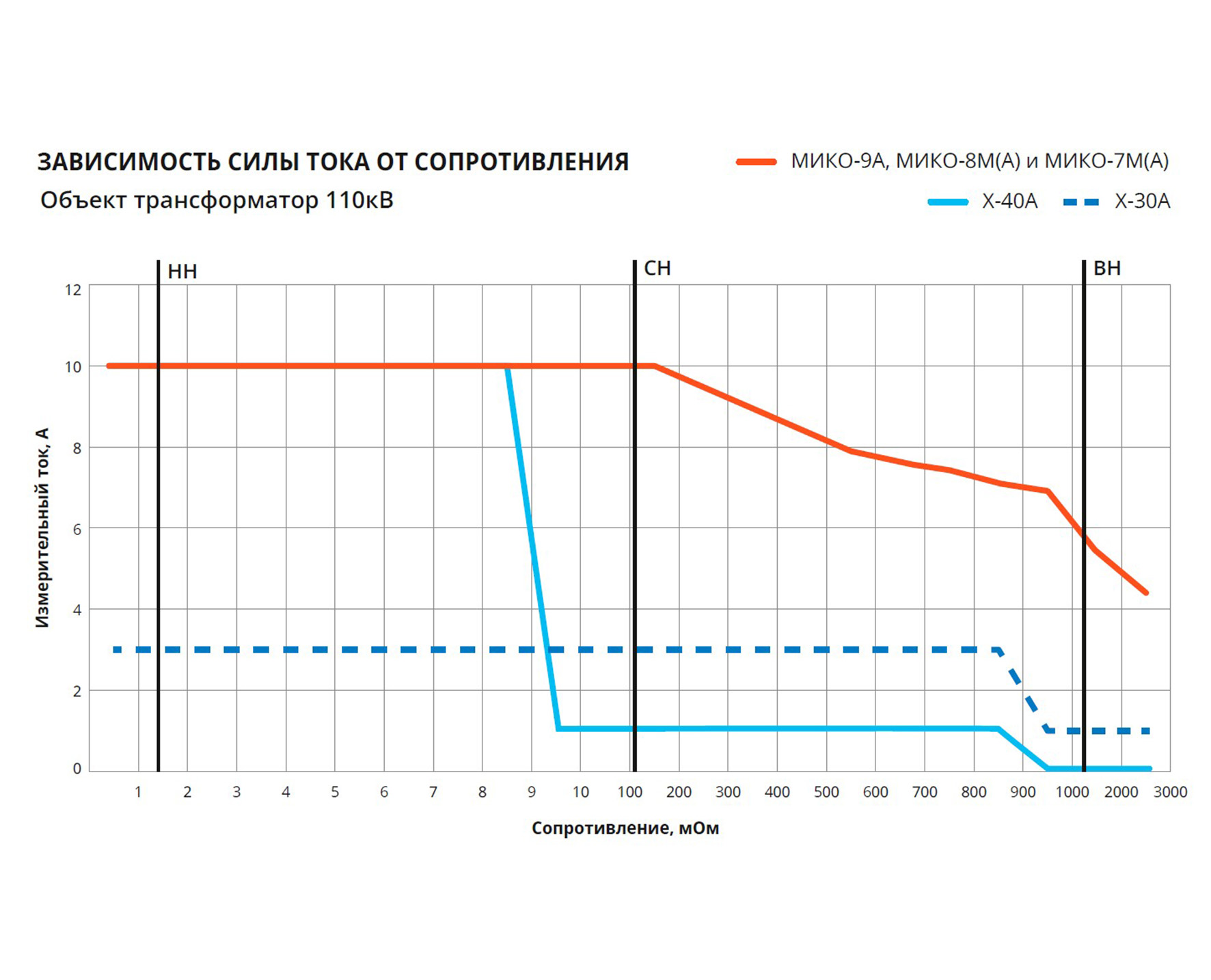

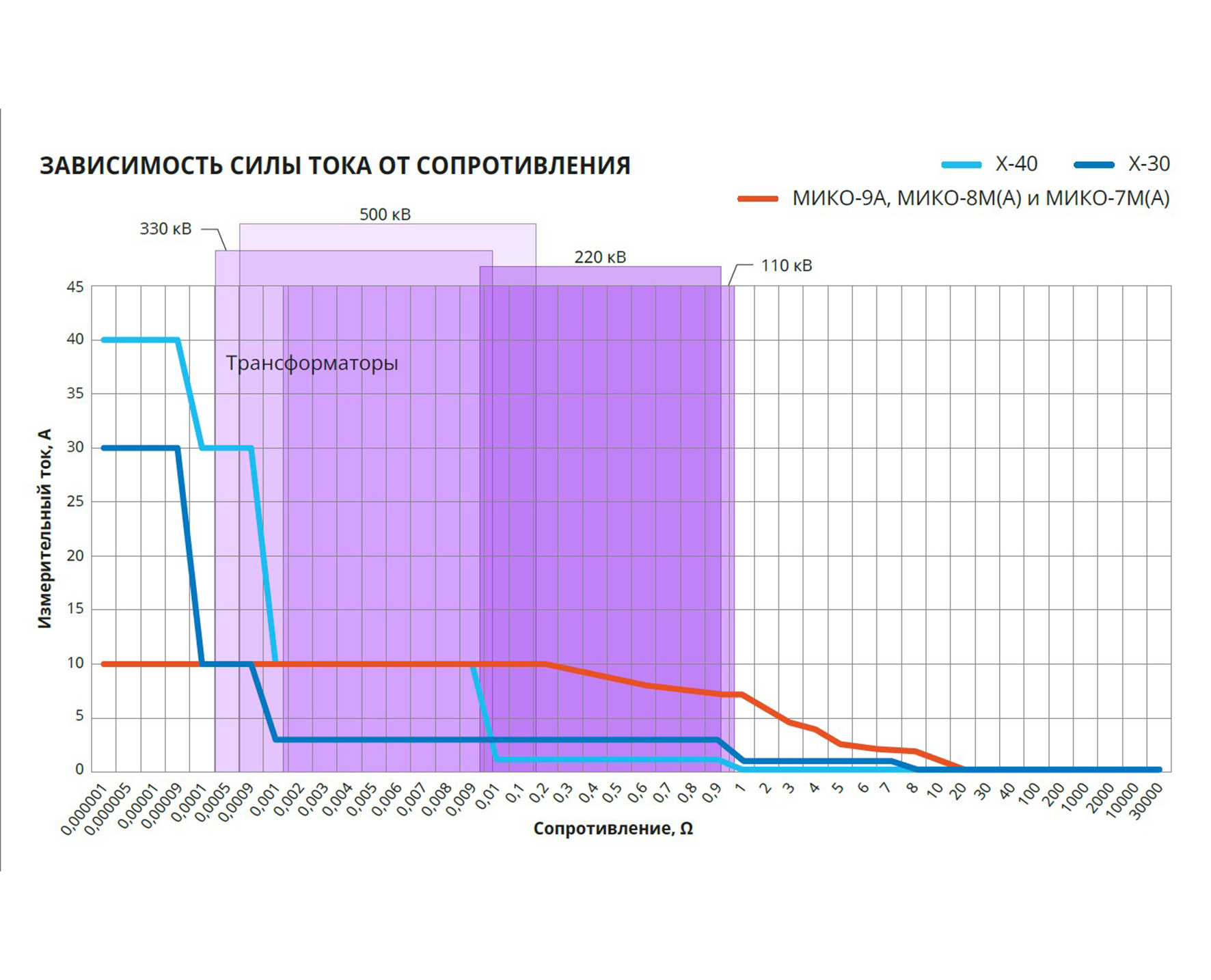

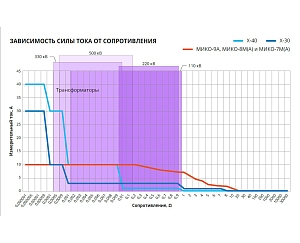

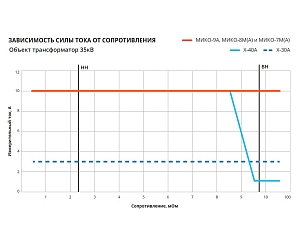

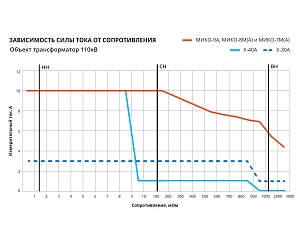

В режиме АВТО 1ф реализован запатентованный автоматический способ измерения, который гарантирует наиболее высокую точность результатов в условиях сложной электромагнитной обстановки.

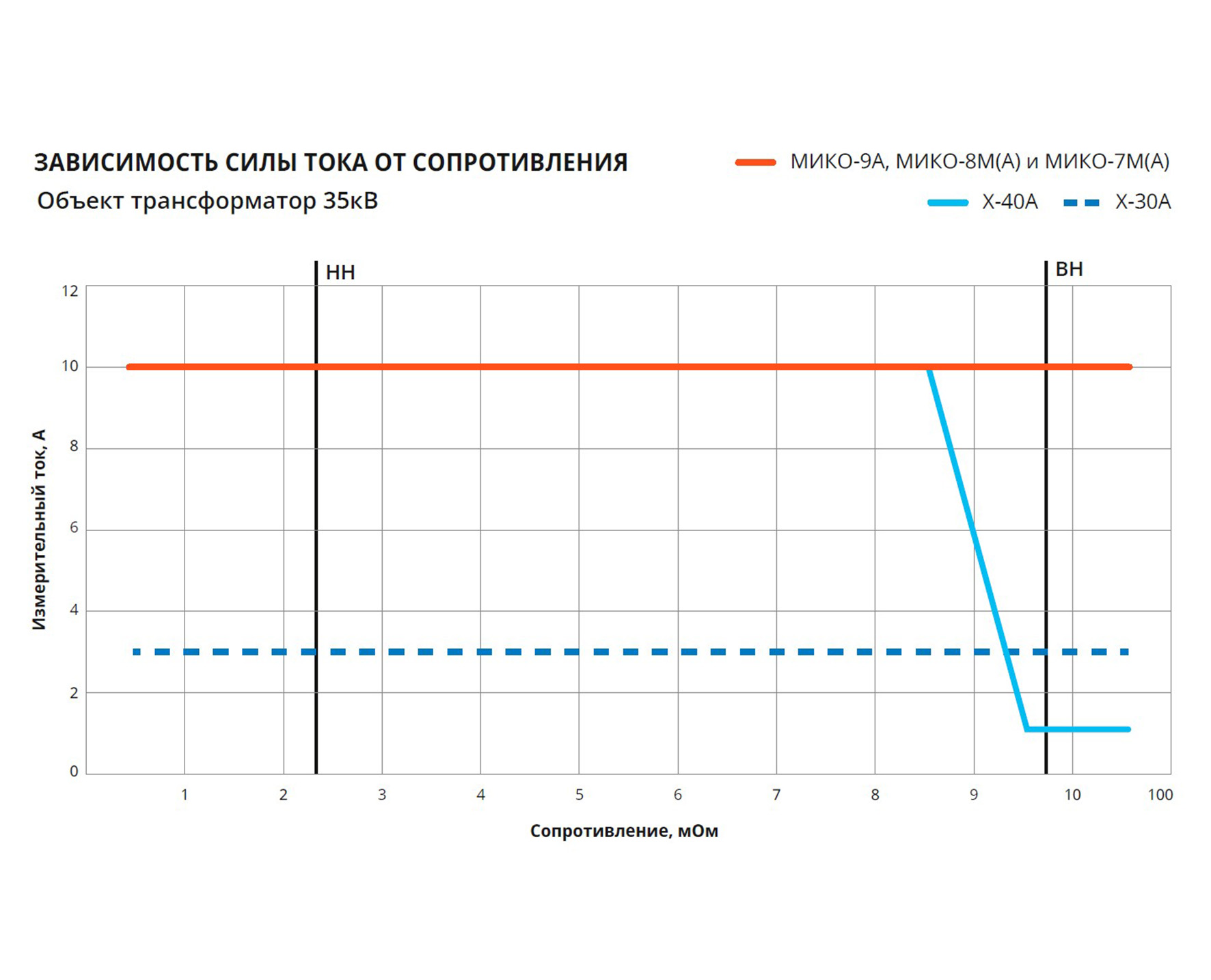

Это обеспечивается путём задания максимально возможного тока в измеряемой цепи не ступенчато (в зависимости от значения измеряемого сопротивления), а непрерывно без фиксированных диапазонов измерения в широком диапазоне нагрузок.

Данный способ измерения обеспечивает высокий уровень измеряемого сигнала в условиях сложной электромагнитной обстановки промышленного производства или подстанции. Кроме того, использование режима АВТО 1ф в процессе измерения позволяет прибору выдать максимально высокий измерительный ток, который обеспечивает гарантируемое насыщение магнитной системы трансформатора.

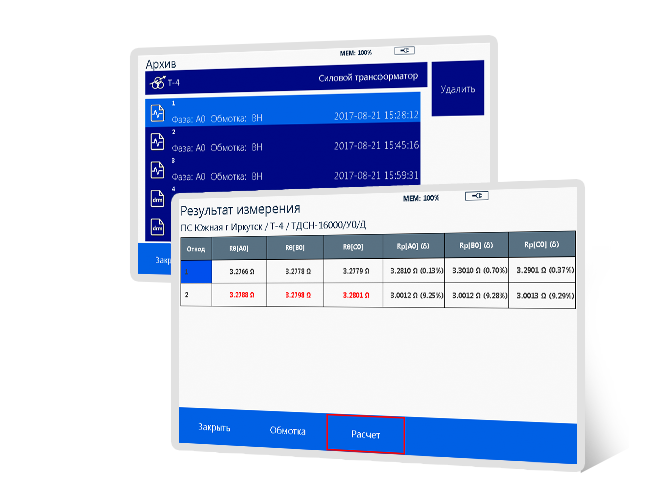

МИКО-8М(А) имеет встроенный архив до 1 000 измерений для просмотра, копирования или удаления данных, а благодаря возможности выбора объекта на стадии проведения измерения - результаты представлены более систематизировано, что облегчает взаимодействие с архивом.

Кроме того, сохранение данных в архиве позволяет прибору привести ряд автоматических пересчетов на основе полученных данных:

  • Расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;
  • Пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;
  • Приведение сопротивления, измеренного при текущей температуре, в сопротивление при паспортной температуре (с учетом материала обмотки);
  • Расчет относительного отклонения приведённого сопротивления от паспортного значения;
  • Вычисление текущей температуры обмотки по её электрическому сопротивлению.

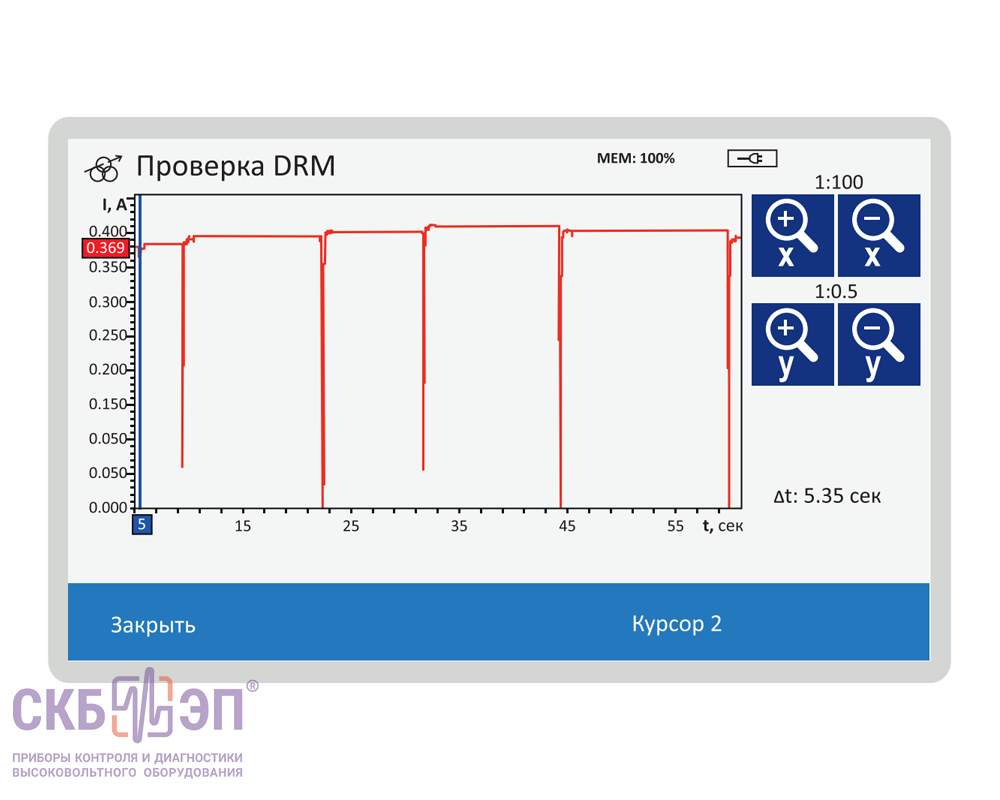

Наличие в МИКО-8М(А) режима безразборной проверки устройств РПН позволяет оценить состояние переключающего устройства РПН с токоограничивающими резисторами без снятия крышки бака контактора (DRM– Dynamic Resistance Measurement).

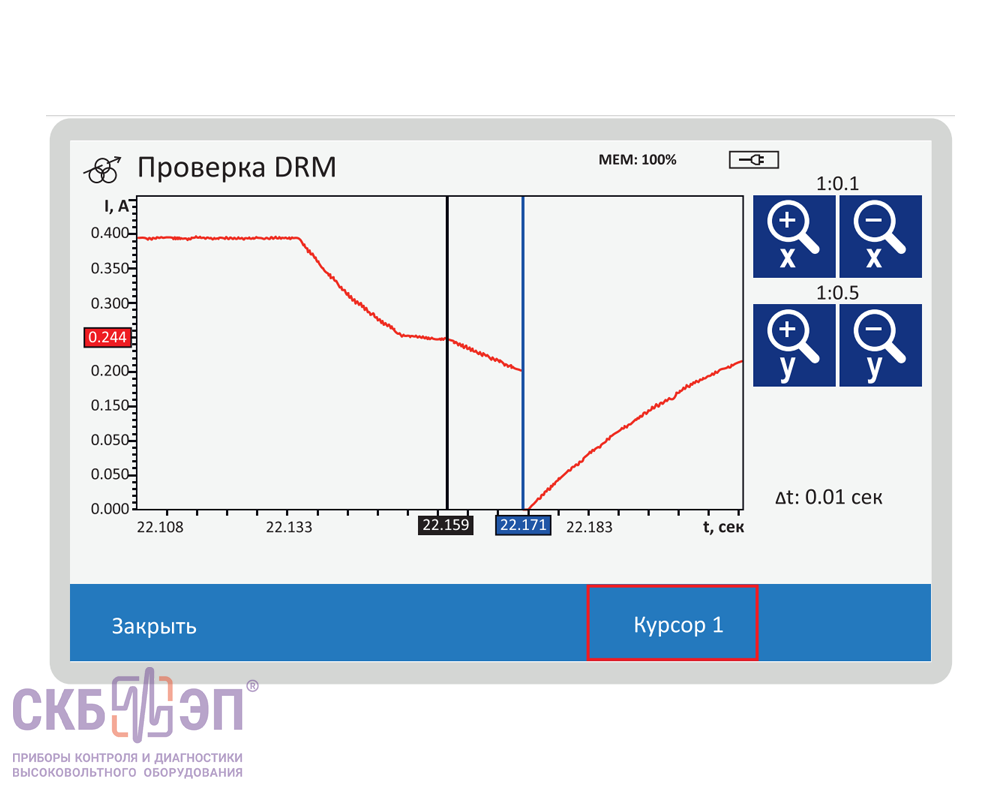

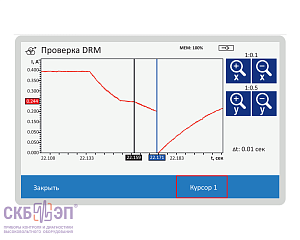

Принцип работы данного режима заключается в измерении мгновенных значений силы тока. Ток протекает сначала через обмотку трансформатора, а далее через контакты устройства РПН в процессе переключения с отвода на отвод. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов. Этот график позволяет определить время переключения с отвода на отвод, а также общее техническое состояние проверяемого объекта.

Анализ полученных графиков позволяет не только отбраковывать устройства РПН по критерию исправен/ неисправен, но также указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.

Кроме того, диагностика в режиме миллиомметра и в режиме безразборной проверки взаимно дополняет друг друга и дает Пользователю более полную информацию о состоянии трансформатора.

МИКО-8М(А) соответствует требованиям безопасности IEC 61010-1 и требованиям электромагнитной совместимости, которые предъявляются к оборудованию класса А по IEC 61326-1.

Прибор имеет высокую степень защиты:

  • от обрыва измерительного или сетевого кабелей;
  • от превышения измерительного тока;
  • от э.д.с. самоиндукции;
  • от перегрева.

При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.

В МИКО-8М(А) реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

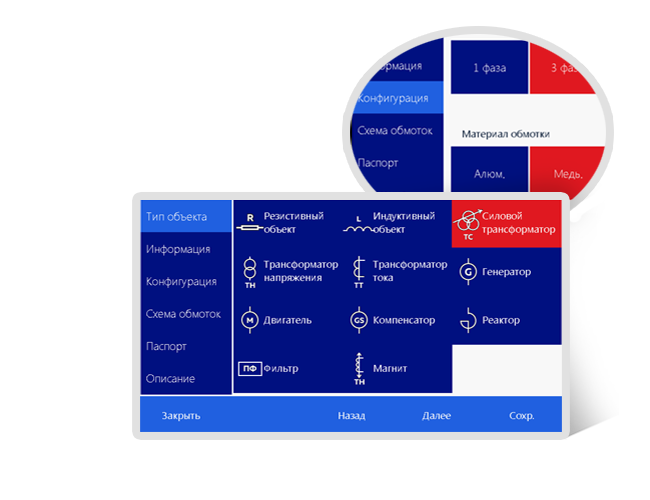

МИКО-8М(А) оснащён цветным графическим сенсорным дисплеем высокой яркости и интуитивно понятным интерфейсом, что облегчает взаимодействие с прибором.

Управление может осуществляться через клавиатуру, сенсорный экран или от специального мобильного приложения, которое позволяет вести и синхронизировать базу замеров предприятия из прибора, а также дает возможность управлять прибором удаленно.

В стандартную комплектацию прибора МИКО-8М(А) не включен ни один измерительный кабель, что позволяет Заказчику выбрать именно тот комплект, который ему будет действительно необходим.

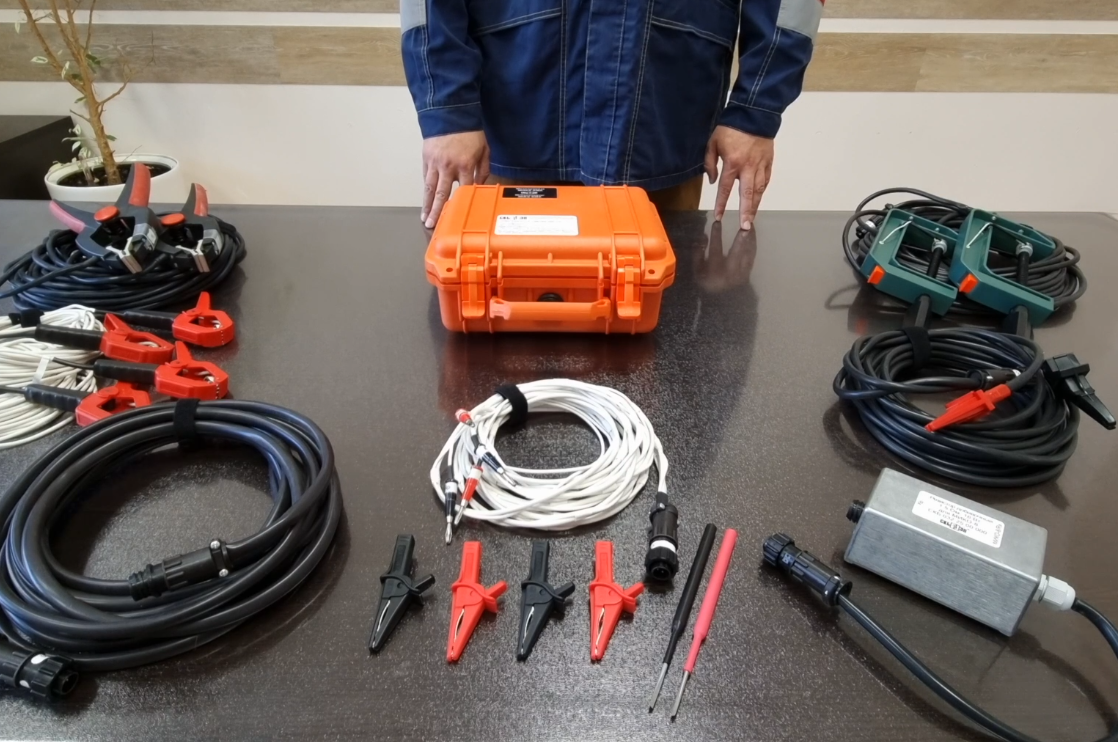

Для выбора Пользователя и удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:

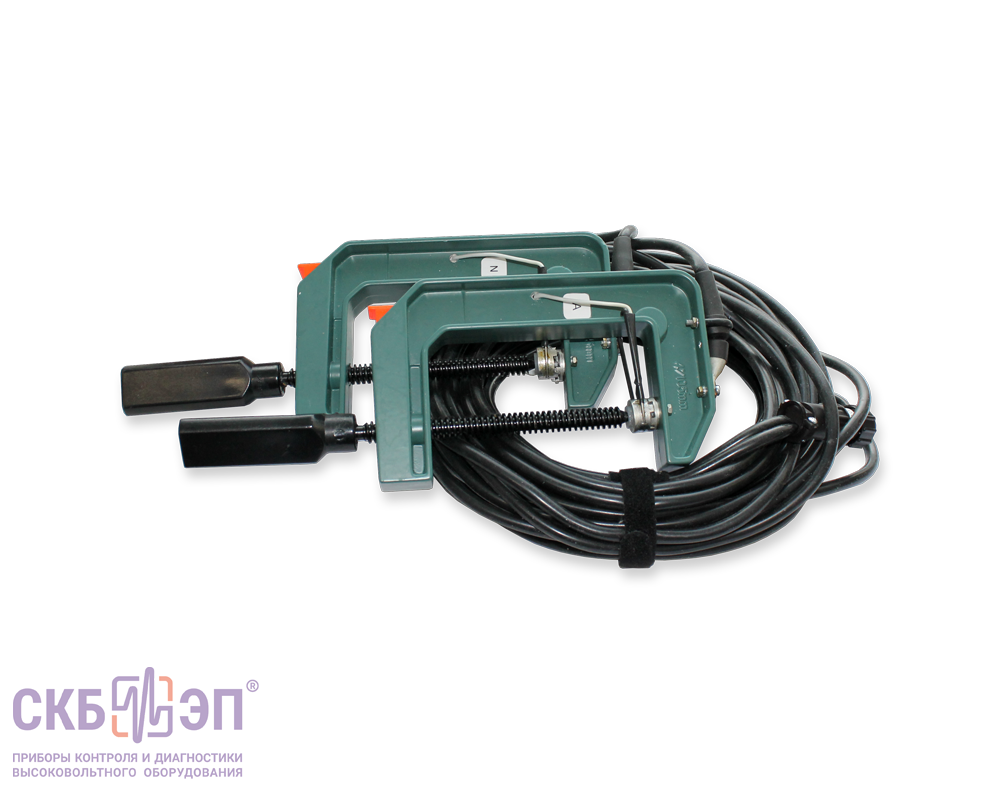

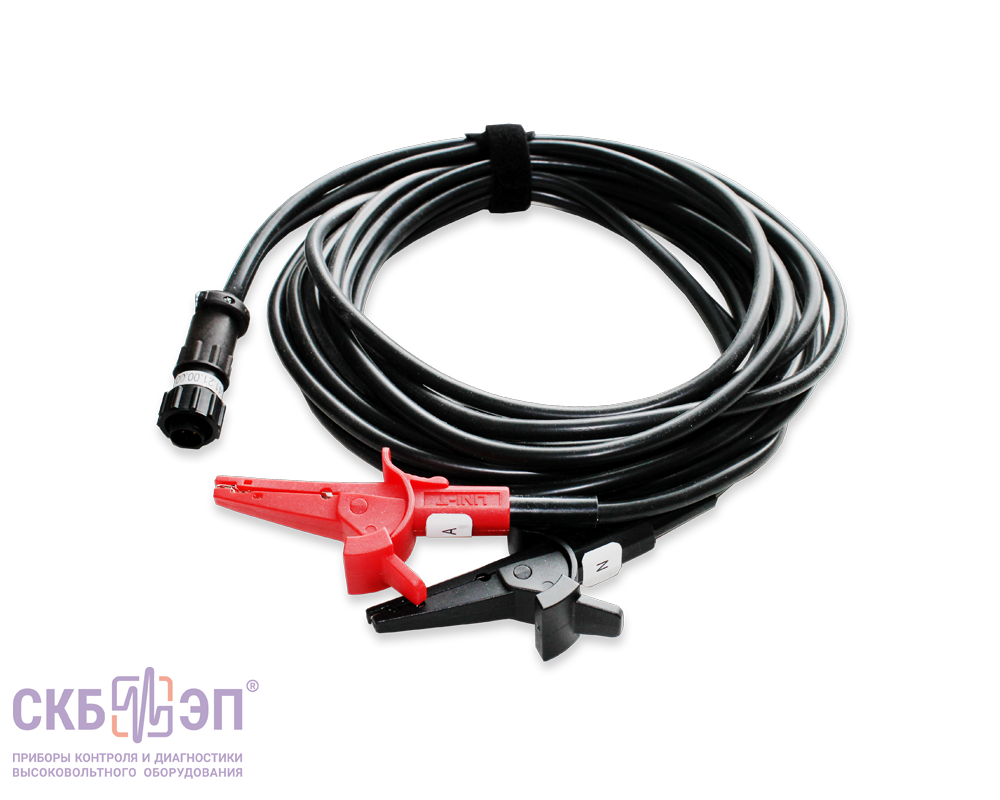

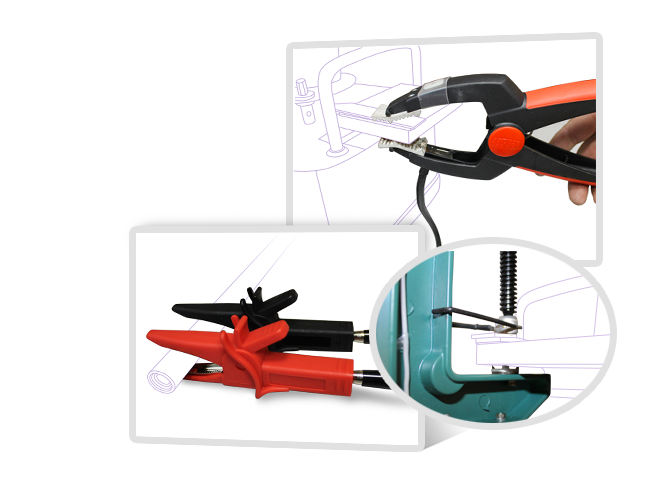

  • Измерительный кабель с зажимом типа "крокодил" длиной 8,5 м;
  • Измерительный кабель с зажимом типа "струбцина" длиной 8,5 м;

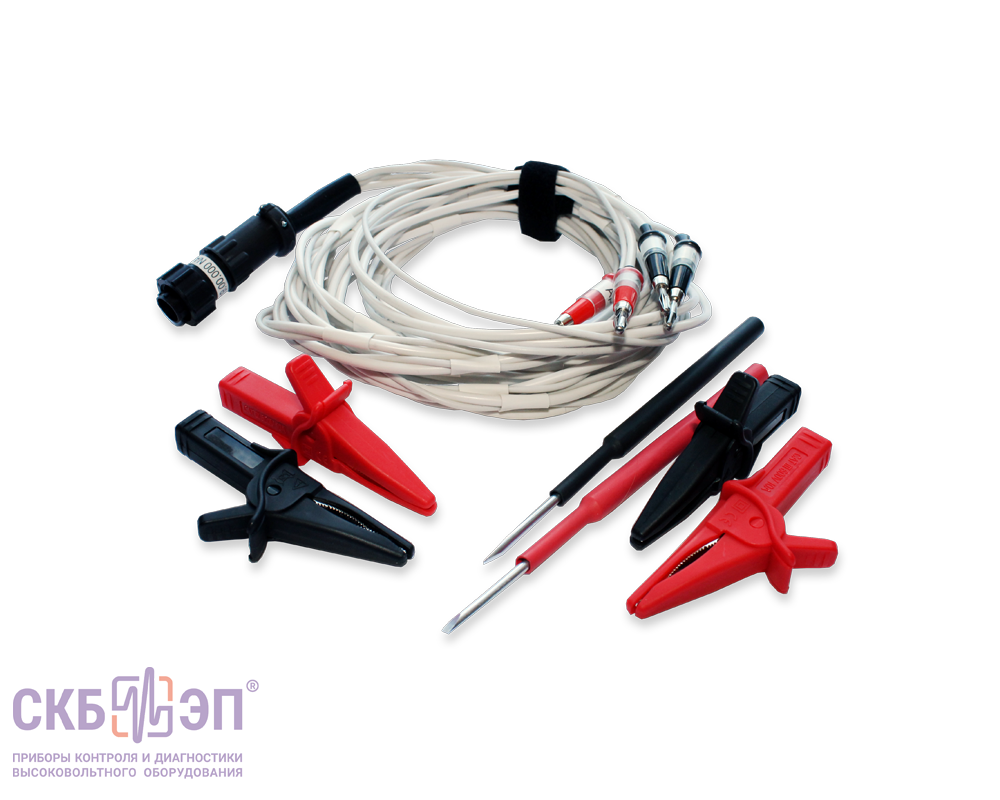

  • Измерительный кабель для измерения переходного сопротивления контактных соединений длиной 3,0 м;
  • Измерительный кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения длиной 4,0 м.

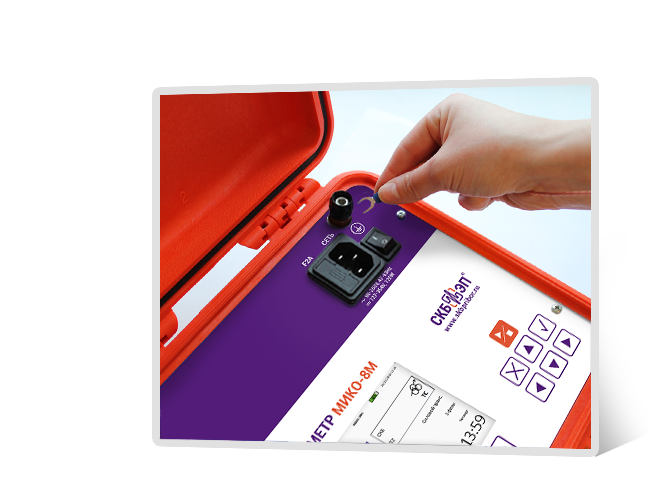

Миллиомметр МИКО-8М(А) имеет возможность питания от сети (~ 90-253 В, 47-63 Гц // = 127-354 В ), а также, для удобства выбора, представлен в двух модификациях: без встроенной аккумуляторной батареи (МИКО-8М) и со встроенным аккумулятором (МИКО-8МА).

Характеристики Значение
Диапазон измерений 1 μΩ ÷ 10 kΩ
Разрешающая способность 0,1 μΩ
Точность ±(0,1%+0,5 μΩ)
Диапазон измерительного тока до 10 A
Диапазон измерительного тока в режиме DRM 0,1 ÷ 10 A
Количество цифр на выходе результата измерения 5
МИКО-8МА: Питание (встроенная батарея) Литий-ионная
МИКО-8МА: Время заряда аккумулятора 3 ч
МИКО-8МА: Продолжительность непрерывной работы батареи 8 ч
Встроенная память до 1 000 измерений
Связь с ПК USB кабель, Bluetooth
Дисплей Цветной графический TFT
сенсорный, 800 x 480 точек
Потребляемая мощность 120 Вт
Выходная мощность 60 Вт
Питание (сетевое напряжение) ~ 90-253 В, 47-63 Гц
— 127-354 В
Габариты 270x250x130 мм
МИКО-8МА: Масса прибора 4,0 кг
МИКО-8М: Масса прибора 2,7 кг
Защита от окружающей среды IP 67 (крышка прибора закрыта)
IP 40 (крышка прибора открыта)
Диапазон температуры при работе с прибором от -20 °C до +55 °C
Гарантийный период на измерительный блок 3 года
Гарантийный период на встроенный аккумулятор Не распространяется
Срок эксплуатации измерительного блока 10 лет
Срок эксплуатации встроенного аккумулятора 1 год
Межповерочный период 3 года
Межкалибровочный период 3 года
Язык интерфейса и руководства пользователя Русский / Английский

Стандартная комплектация

Фото Наименование, Индекс Применение

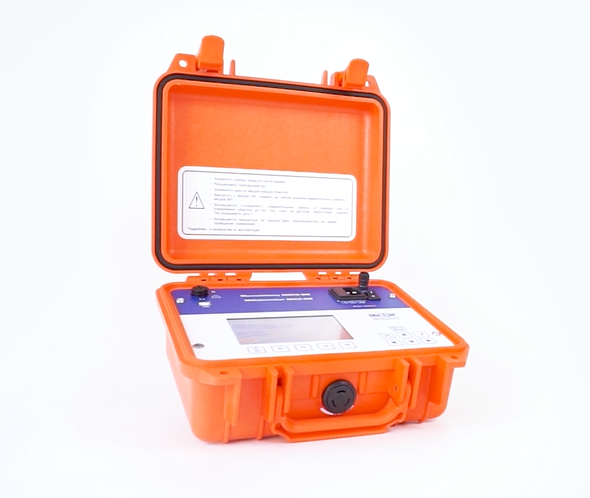

Измерительный блок МИКО-8М <br>или МИКО-8МА
  • Измерительный блок МИКО-8М
    или МИКО-8МА
  • 049.00.00.000
    или 049.00.00.000-01
  • Измерительный блок МИКО-8М
    или МИКО-8МА
  • 049.00.00.000
    или 049.00.00.000-01

Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.

Кабели измерительные <br><b>по заказу</b>
  • Кабели измерительные
    по заказу
  • Кабели измерительные
    по заказу

Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды.
Выберите не менее одного измерительного кабеля (см. ниже "Дополнительная комплектация (по заказу)").

Кабель сетевой
  • Кабель сетевой
  • 018.09.00.000
  • Кабель сетевой
  • 018.09.00.000

Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м. Вес 0,24 кг.

Провод заземления
  • Провод заземления
  • 010.01.00.000
  • Провод заземления
  • 010.01.00.000

Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2,23 м. Вес 0,079 кг.

Эквивалент нулевого сопротивления
  • Эквивалент нулевого сопротивления
  • 023.15.00.000
  • Эквивалент нулевого сопротивления
  • 023.15.00.000

Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.

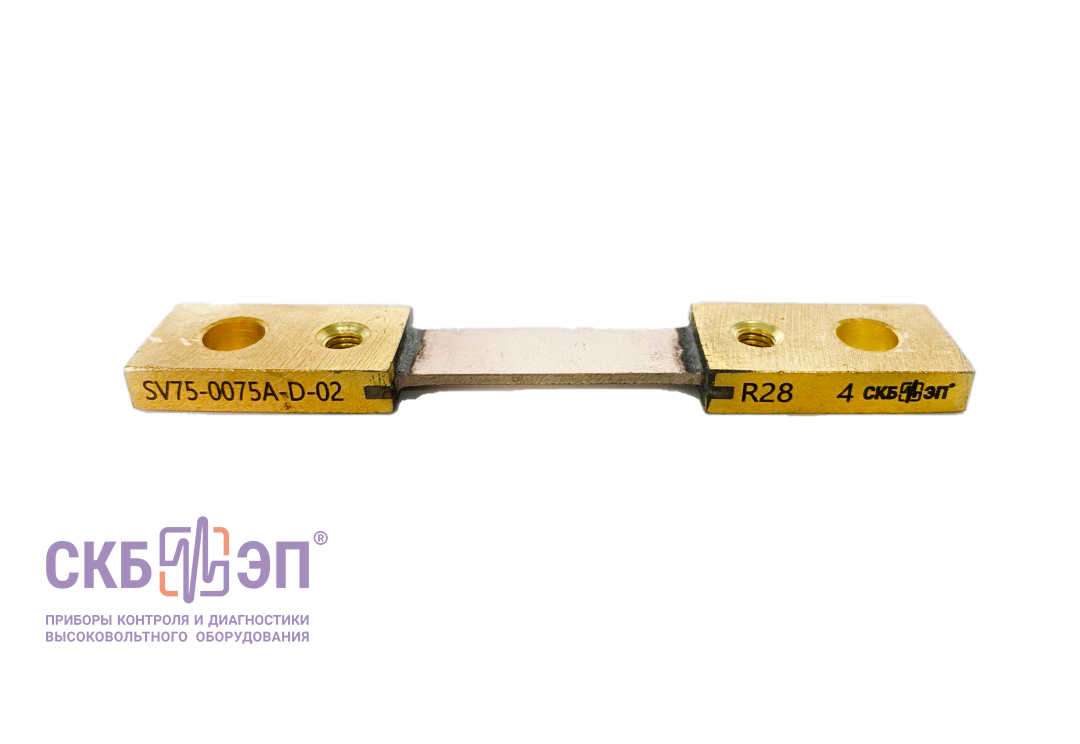

Шунт 75ШСМ М3, 75-0,5
  • Шунт 75ШСМ М3, 75-0,5
  • Шунт 75ШСМ М3, 75-0,5

Проверка работоспособности. Величина 1 мОм ± 0,5%.

Предохранитель ВП2Б-1В-2А<br>(2 шт.)
  • Предохранитель ВП2Б-1В-2А
    (2 шт.)
  • Предохранитель ВП2Б-1В-2А
    (2 шт.)

Для защиты источника питания.

Кабель USB 2.0 A-B
  • Кабель USB 2.0 A-B
  • Кабель USB 2.0 A-B

Для связи с компьютером и передачи данных. Длина 1,8м.

Сумка для комплекта крепежных изделий
  • Сумка для комплекта крепежных изделий
  • 126.06.02.000
  • Сумка для комплекта крепежных изделий
  • 126.06.02.000

Дополнительная комплектация (по заказу)

Фото Наименование, Индекс Применение

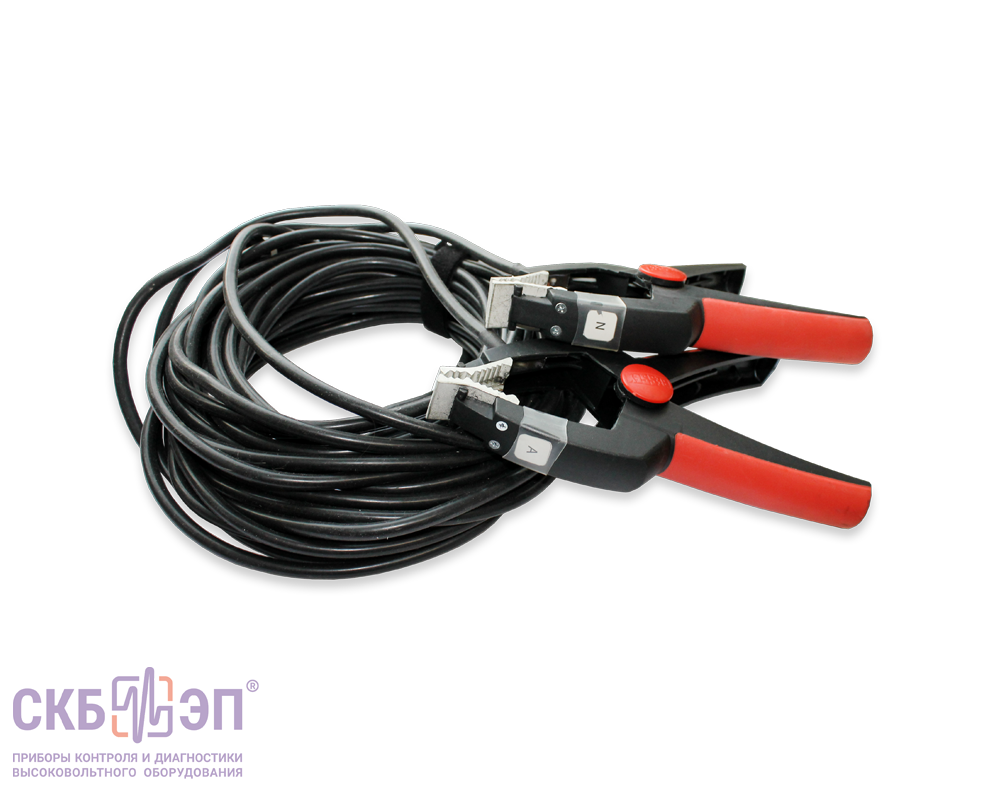

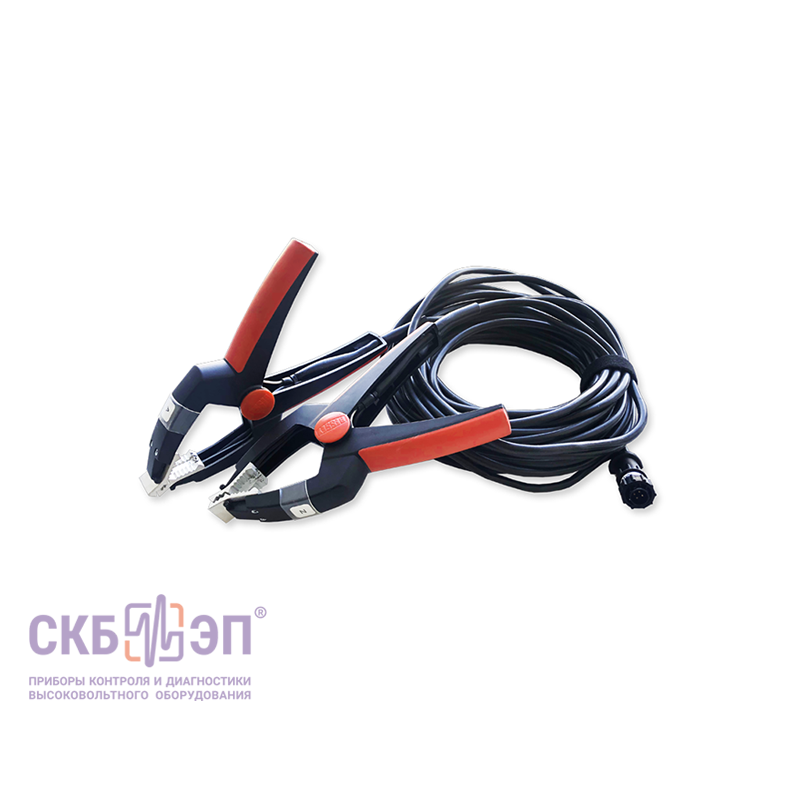

Кабель измерительный
  • Кабель измерительный
  • 041.18.00.000
  • Кабель измерительный
  • 041.18.00.000

Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 8,5 м. Вес 1,72 кг.

Кабель измерительный
  • Кабель измерительный
  • 041.22.00.000
  • Кабель измерительный
  • 041.22.00.000

Модификация кабеля 041.18.00.000 для использования на трансформаторах, выводы которых расположены близко друг к другу.
Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 8,5 м.

Кабель измерительный
  • Кабель измерительный
  • 041.30.00.000
  • Кабель измерительный
  • 041.30.00.000

Кабель для подключения к вводам трансформатора, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 50 мм. Длина 3,5 м. Вес 0,76 кг.

Кабель измерительный
  • Кабель измерительный
  • 041.19.00.000
  • Кабель измерительный
  • 041.19.00.000

Кабель для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток ТТ и ТН. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3мм (длина 30мм, 2 шт.), а также зажимы типа "крокодил" с зевом 25мм (2 шт.). Длина 3,0 м. Вес 0,5 кг.

Кабель измерительный
  • Кабель измерительный
  • 041.26.00.000
  • Кабель измерительный
  • 041.26.00.000

Кабель выступает в качестве альтернативы измерительному кабелю 041.18.00.000. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа струбцина с зевом до 103 мм. Длина 8,5 м. Вес 2,20 кг.

Измерительный кабель
  • Измерительный кабель
  • 041.29.00.000
  • Измерительный кабель
  • 041.29.00.000

Измерительный кабель для подключения к вводам трансформатора, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 3,5 м. Вес 0.92 кг.

Кабель измерительный для ТТ и ТН
  • Кабель измерительный для ТТ и ТН
  • 041.21.00.000
  • Кабель измерительный для ТТ и ТН
  • 041.21.00.000

Кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 20 мм.
Длина 4,0 м. Вес 0,61 кг.

Кабель измерительный
  • Кабель измерительный
  • 041.28.00.000
  • Кабель измерительный
  • 041.28.00.000

Кабель для измерения электрического сопротивления в местах с затрудненным доступом. Конструкция наконечника штыревая - подпружиненная. Длина 3 м, вес 0,54 кг.

Удлинитель к измерительным кабелям
  • Удлинитель к измерительным кабелям
  • 031.20.00.000
  • Удлинитель к измерительным кабелям
  • 031.20.00.000

Рекомендован к совместному применению с измерительными кабелями 041.18.00.000, 041.22.00.000 и 041.26.00.000.
Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес 1,18 кг.

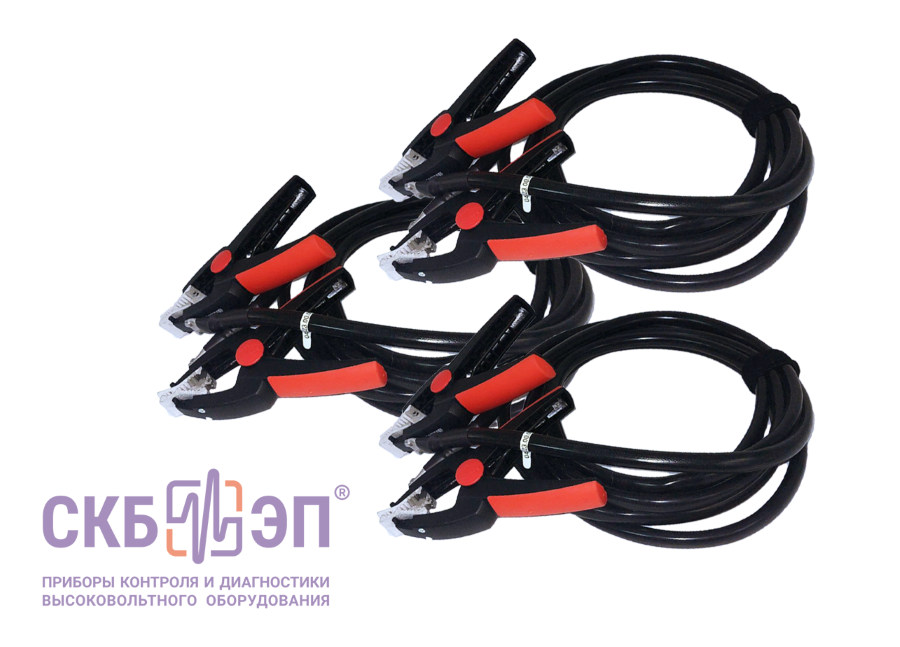

Кабель закорачивания
  • Кабель закорачивания
  • 041.23.00.000
  • Кабель закорачивания
  • 041.23.00.000

Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей.

Данные кабели для безразборной проверки устройств РПН силовых трансформаторов.

Комплект состоит из 3-х закороток одинаковой длины по 3 м. Вес комплекта 1,89 кг (0,63 кг + 0,63 кг + 0,63 кг). На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом 70 мм.

Кабель закорачивания
  • Кабель закорачивания
  • 035.31.00.000
  • Кабель закорачивания
  • 035.31.00.000

Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей.

Данные кабели для безразборной проверки устройств РПН силовых трансформаторов и автотрансформаторов.

Комплект состоит из 3-х закороток одинаковой длины 12 м. Вес комплекта 0,8 кг (0,26 кг + 0,27 кг + 0,27 кг). На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом до 50 мм.

Добавочный резистор
  • Добавочный резистор
  • 032.25.00.000
  • Добавочный резистор
  • 032.25.00.000

Для использования метода DRM необходимо заказать добавочный резистор.
Данный резистор необходим для безразборного контроля устройств РПН при активном сопротивлении обмотки меньше 0,5 Ом.
Длина 0,11 м + 0,35 м. Вес 0,23 кг.

Переходник для образцовой катушки
  • Переходник для образцовой катушки
  • 023.12.00.000
  • Переходник для образцовой катушки
  • 023.12.00.000

Для поверочных лабораторий: проведение поверки / калибровки прибора (комплект из 2 шт.).
Длина 0,025 м + 0,16 м. Вес комплекта 0,04 кг.

Сумка для кабелей и документации
  • Сумка для кабелей и документации
  • 126.06.00.000
  • Сумка для кабелей и документации
  • 126.06.00.000

Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-8М (МИКО-8МА).

Штанга-манипулятор
  • Штанга-манипулятор
  • 010.41.00.000
    010.41.00.000-01
    010.41.00.000-02
  • Штанга-манипулятор
  • 010.41.00.000
    010.41.00.000-01
    010.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников.

Комплектуется кабелями-удлинителями (длина 3,3 м), которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.

- ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м);
- ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м);
- ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м);

При работе с МИКО-8М(А) и штангой-манипулятор рекомендуем использовать кабели: 041.18.00.000; 041.22.00.000; 041.29.00.000 или 041.30.00.000.

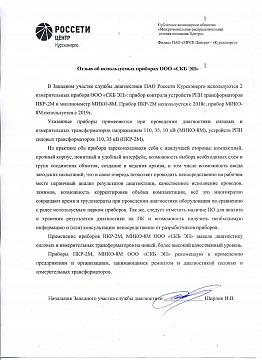

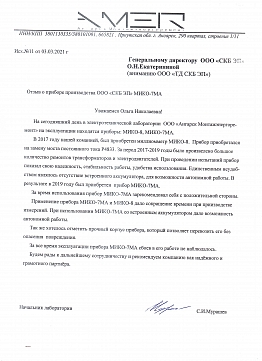

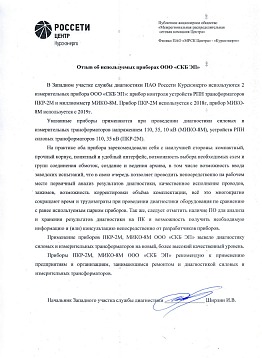

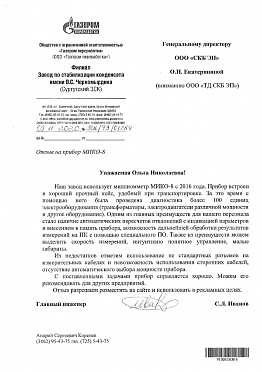

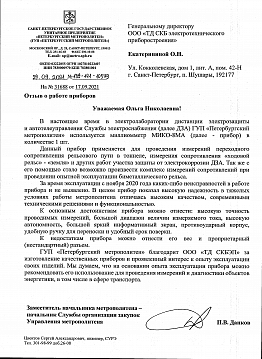

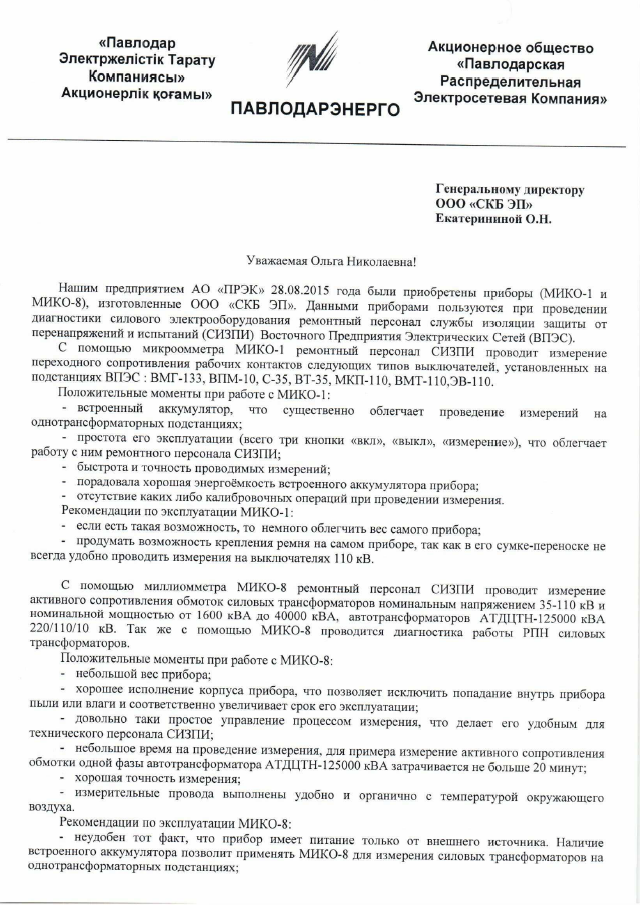

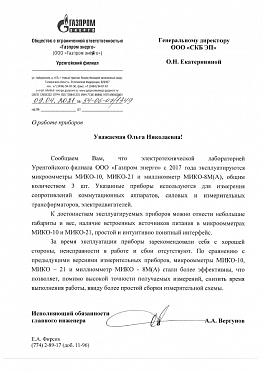

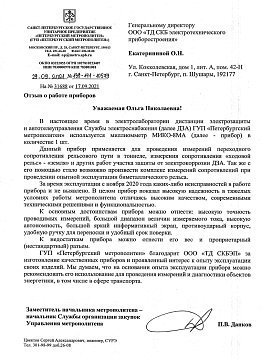

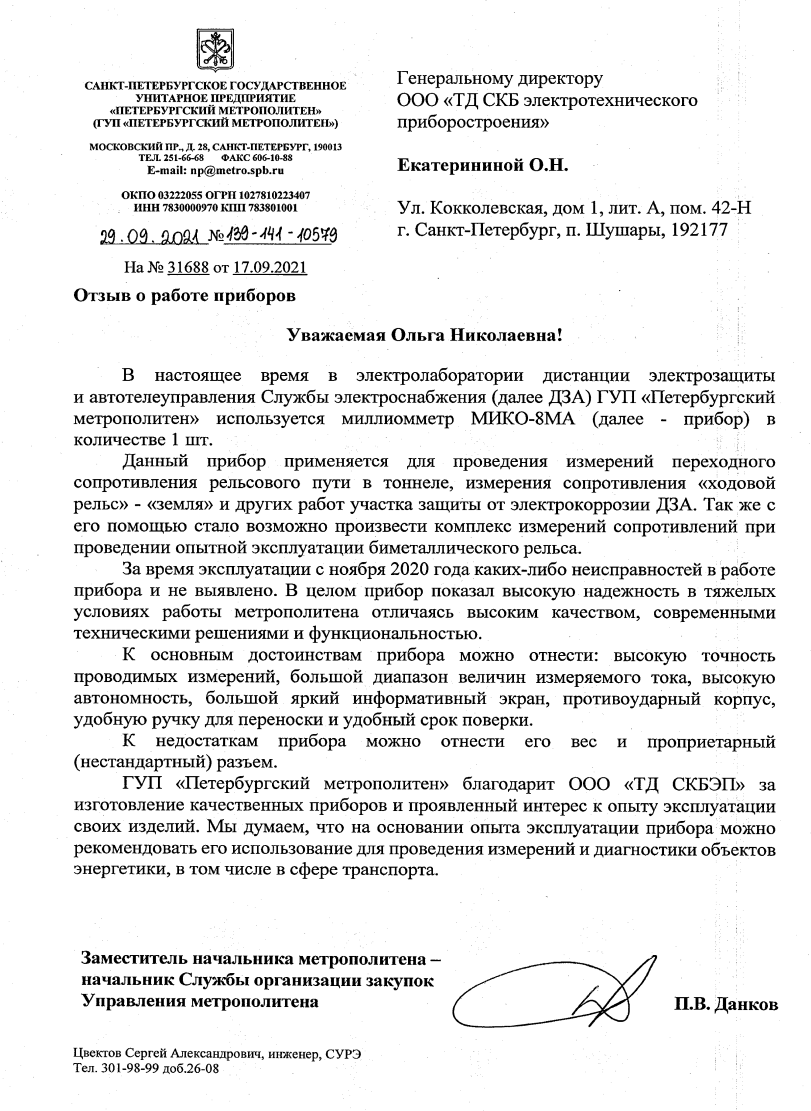

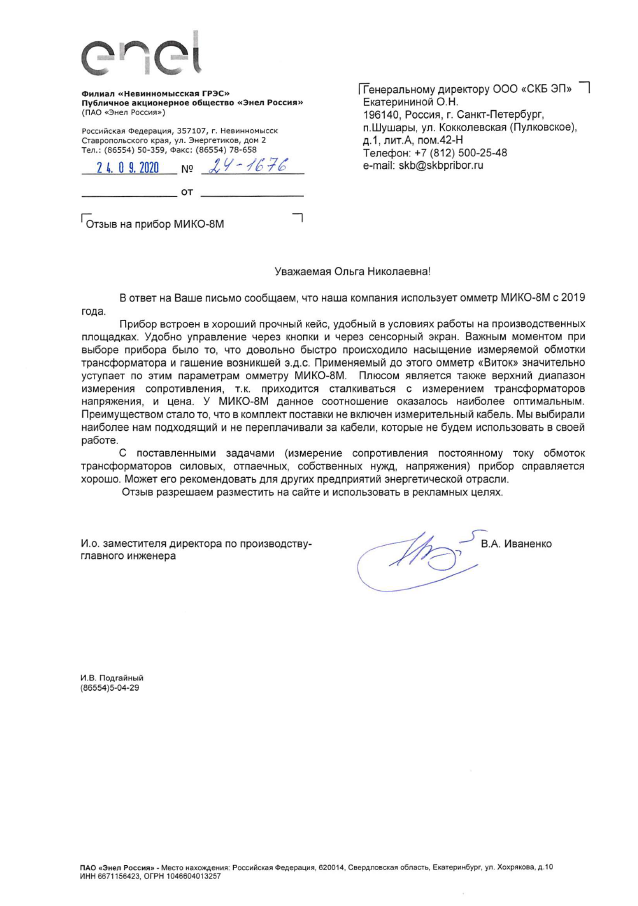

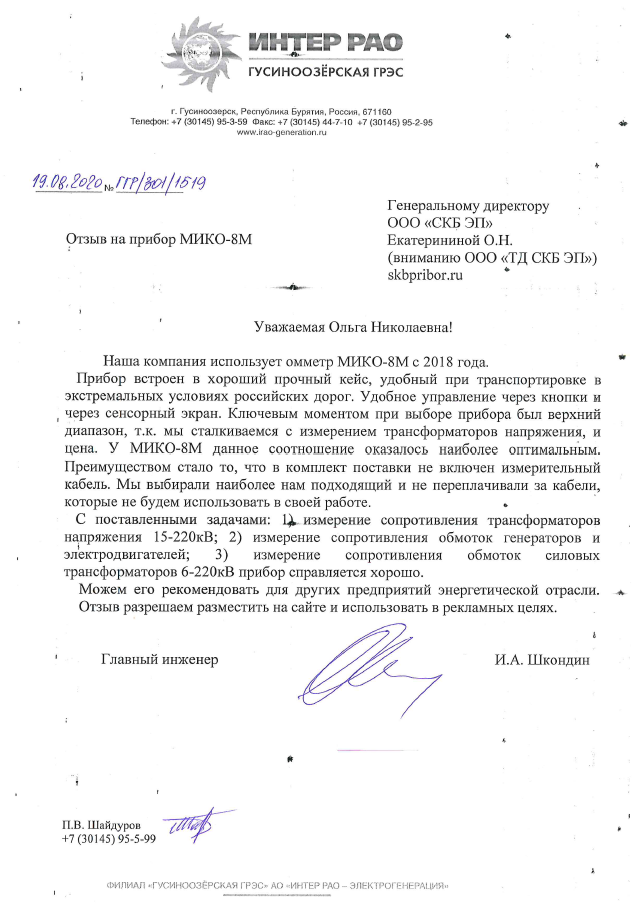

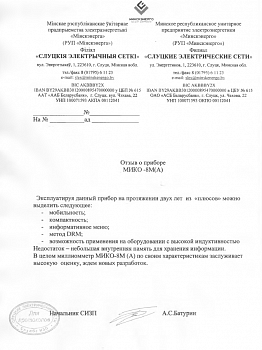

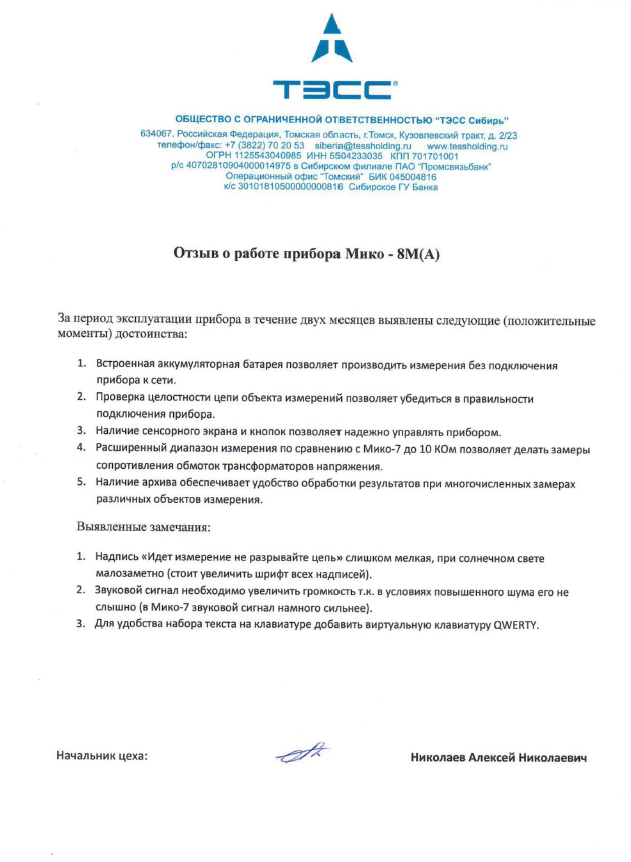

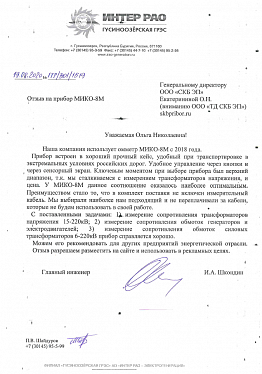

Официальные отзывы от клиентов по итогам эксплуатации оборудования производства СКБ ЭП предоставляются по запросу. Заполните, пожалуйста, форму запроса на сайте.
