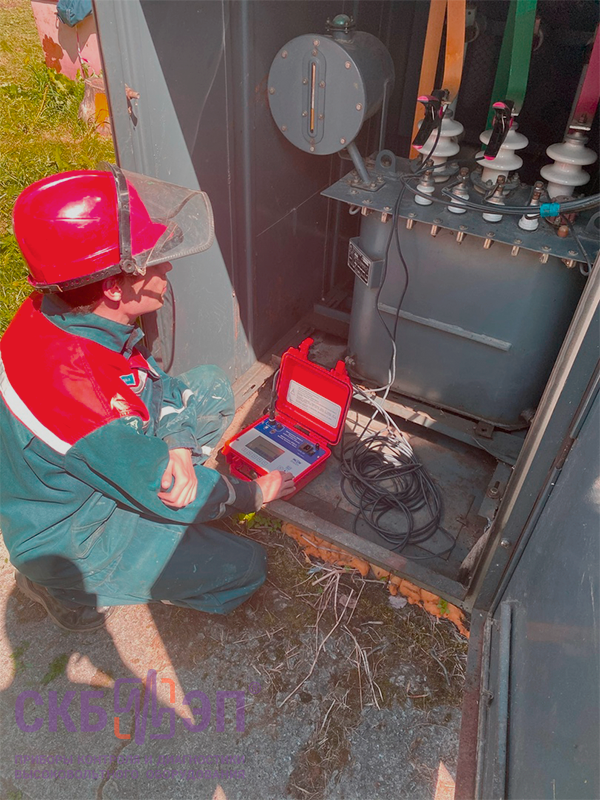

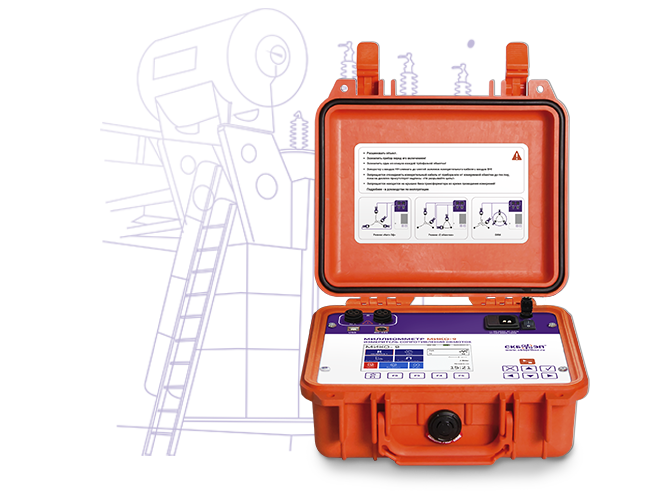

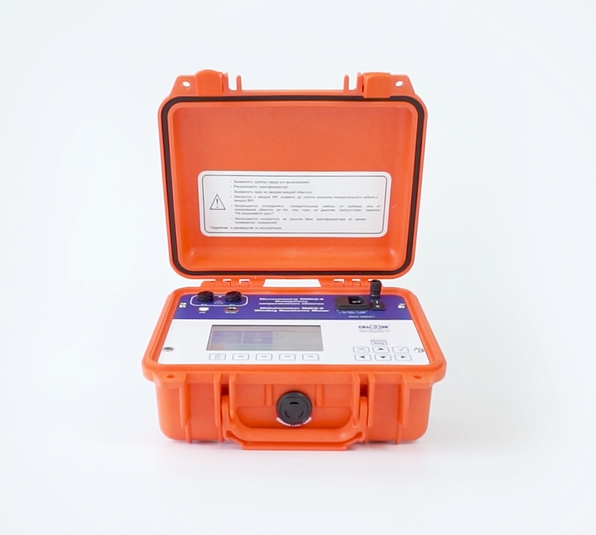

Миллиомметр МИКО-9А предназначен для измерения сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне 1 μΩ ÷ 30 kΩ на токе 10А, для снятия осциллограмм переключения контактора быстродействующего устройства РПН, позволяет проводить размагничивание и "испытание на нагрев".
Объекты диагностики МИКО-9А:
обмотки силовых и измерительных трансформаторов, электродвигателей, генераторов, линейных компенсаторов и иного оборудования с высокой индуктивностью;
контакты выключателей, резисторов, шин и других цепей, не содержащих индуктивность;
уравнивающие, токоограничивающие и других резисторы высоковольтных выключателей;
кабели.
Диапазоны сопротивления и измерительного тока могут быть заданы как в автоматическом, так и в ручном режимах. Прибор обеспечивает полностью автоматизированный процесс измерения сопротивления высокоиндуктивной нагрузки и компенсацию термо э.д.с. во внешней цепи.
В МИКО-9 реализованы специализированные режимы измерения для различных конфигураций 11 объектов (резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор, генератор, двигатель, реактор, компенсатор, фильтр подключения и магнит), учитывающие их специфические особенности, при этом Пользователь может выбрать типовой объект из предложенного списка или создать собственный объект.
Прибор автоматически учитывает конфигурацию объекта для настройки измерительных режимов.
Смотрите подробные видео-обзоры о миллиомметре МИКО-9А, которые расположены над данным текстом, либо переходите на наш канал YouTube, смотрите видео и подписывайтесь.
В зависимости от типа объекта можно выбрать специальные режимы измерения. Для резистивного объекта режимы полностью аналогичны прибору МИКО-8М(А), а для индуктивного объекта помимо двух режимов РУЧНОЙ и АВТО 1ф можно выбрать - АВТО 3ф и 2 ОБМОТКИ.

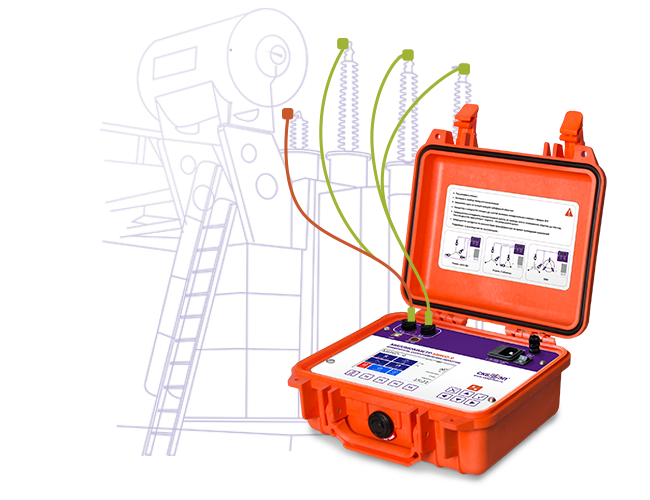

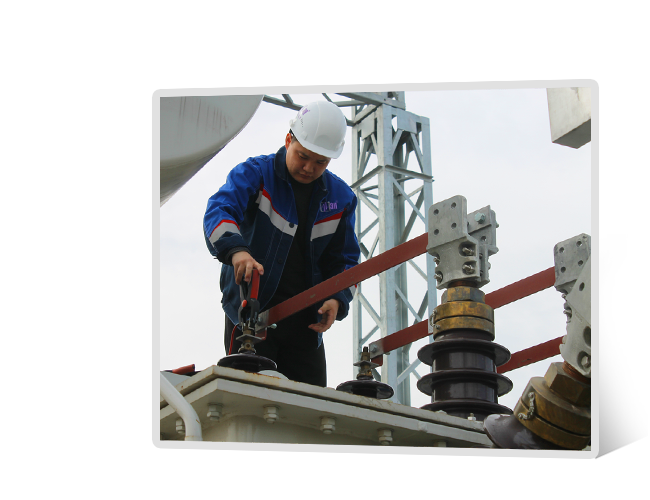

Специальный режим АВТО 3ф даёт возможность одновременного подключения к трём фазам трансформатора и проведения измерений с автоматическим переключением между ними. Данный режим сокращает количество подъемов и спусков на объект.

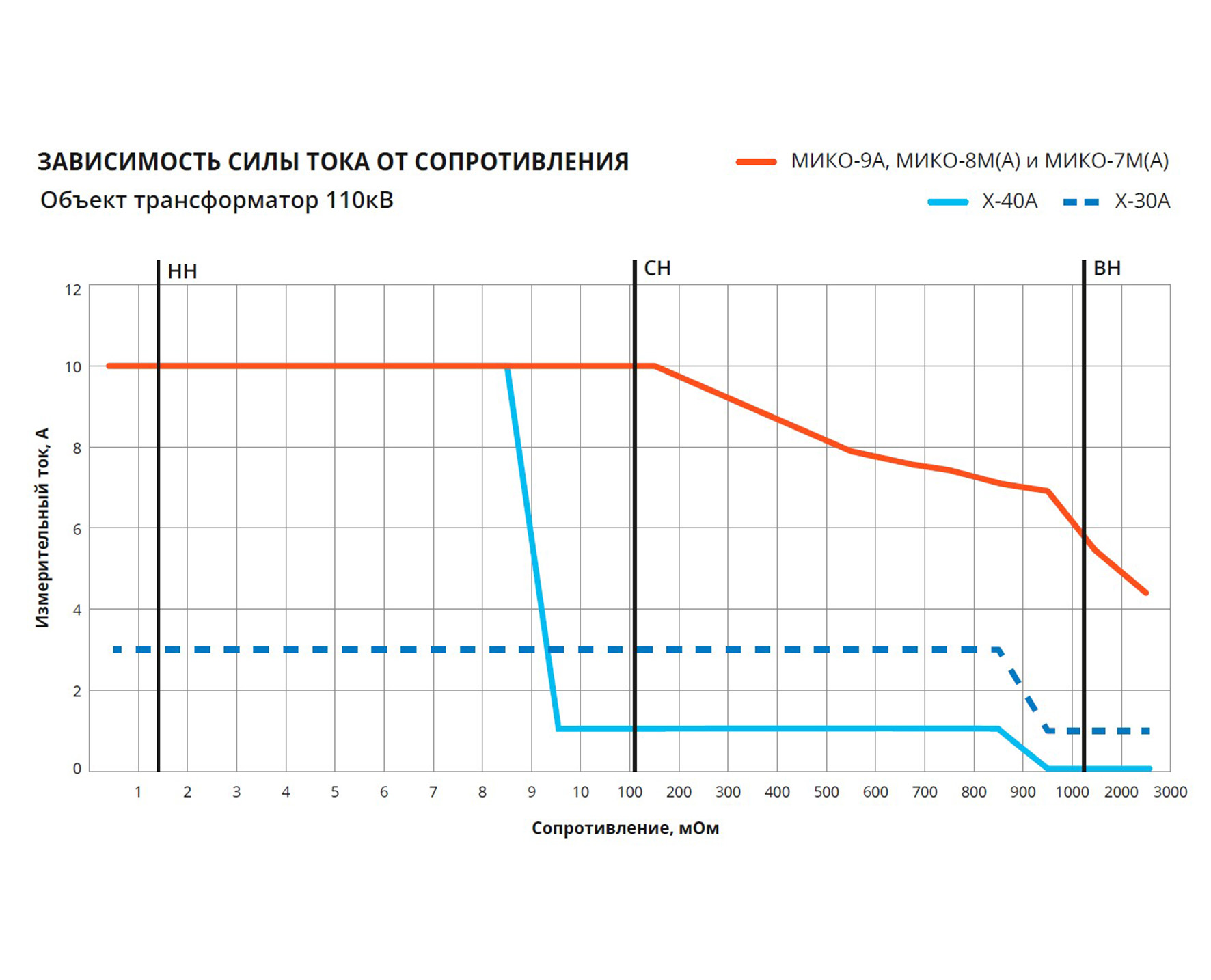

В режимах АВТО 1ф и АВТО 3ф реализован запатентованный автоматический способ измерения, который гарантирует наиболее высокую точность результатов в условиях сложной электромагнитной обстановки.

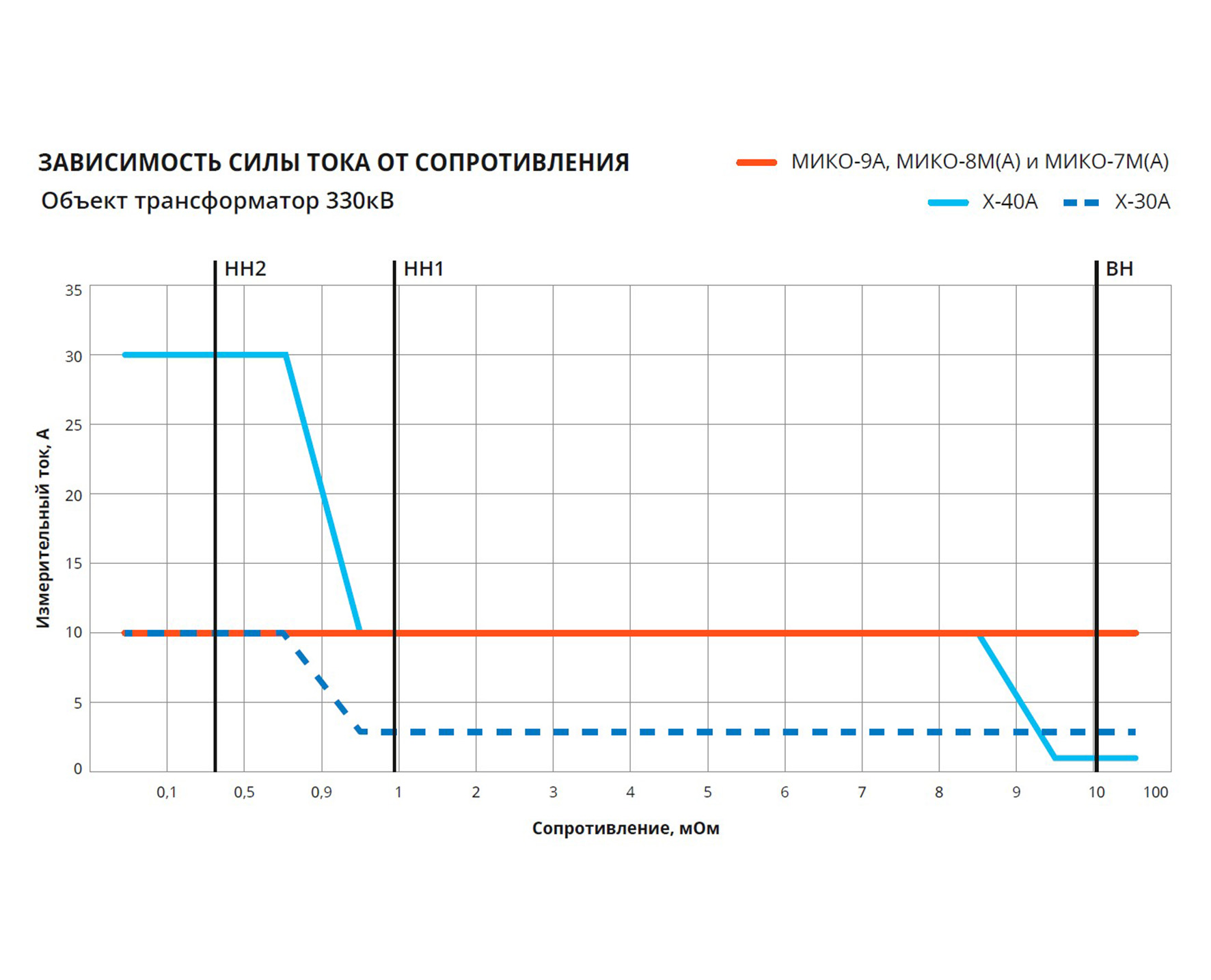

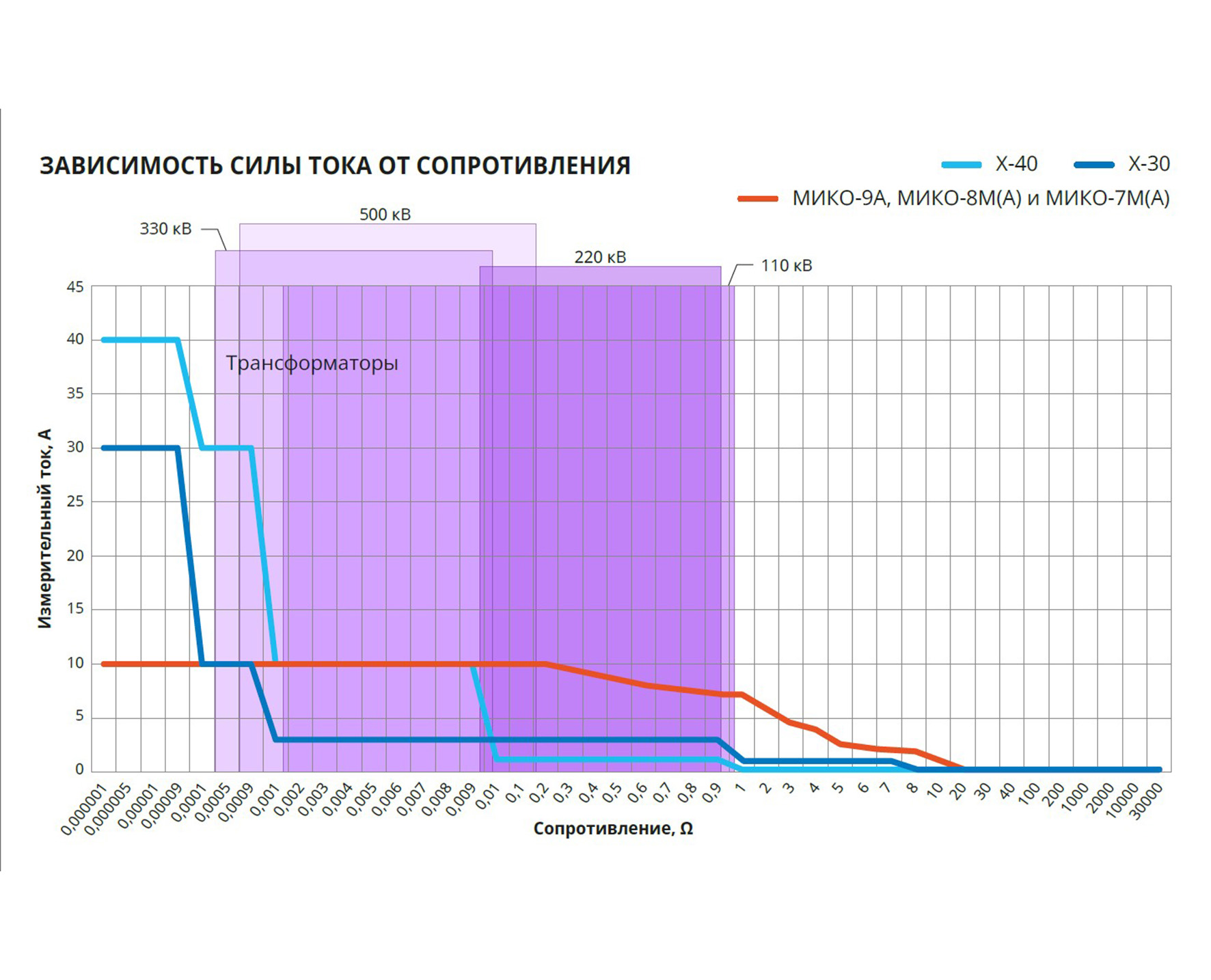

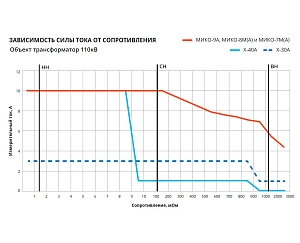

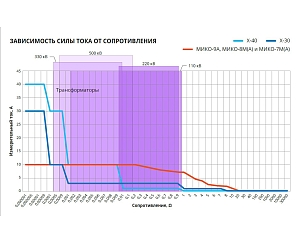

Это обеспечивается путём задания максимально возможного тока в измеряемой цепи не ступенчато (в зависимости от значения измеряемого сопротивления), а непрерывно без фиксированных диапазонов измерения в широком диапазоне нагрузок.
Данный способ измерения обеспечивает высокий уровень измеряемого сигнала в условиях сложной электромагнитной обстановки промышленного производства или подстанции. Кроме того, использование режимов АВТО 1ф и АВТО 3ф в процессе измерения позволяет прибору выдать максимально высокий измерительный ток, который обеспечивает гарантируемое насыщение магнитной системы трансформатора.
В зависимости от типа объекта можно выбрать специальные режимы измерения. Для резистивного объекта режимы полностью аналогичны прибору МИКО-8М(А), а для индуктивного объекта помимо трёх режимов РУЧНОЙ, АВТО 1ф и АВТО 3ф можно выбрать - 2 ОБМОТКИ.
Режим измерения сопротивления одновременно по двум обмоткам гарантирует быстрое и достоверное измерение электрического сопротивления высокомощных силовых трансформаторов, в частности, с соединением вторичных обмоток в треугольник, когда использование традиционных методов не даёт стабильного результата.
Прибор указывает, к каким фазам стоит подключиться для ускорения процесса измерения с учётом распределения магнитных потоков в магнитопроводе. Кроме того, одновременное измерение двух об моток сокращает общее количество измерений с 6 до 3.

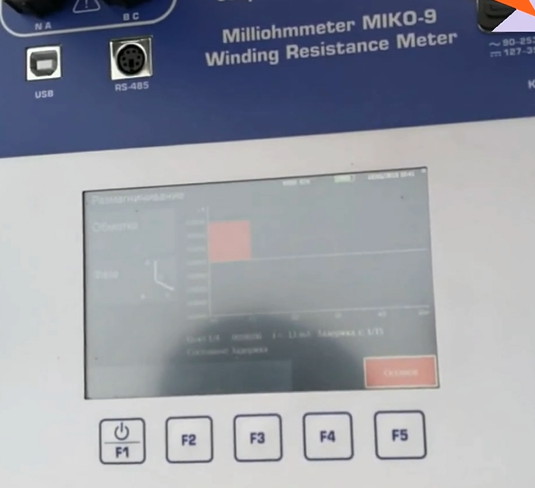

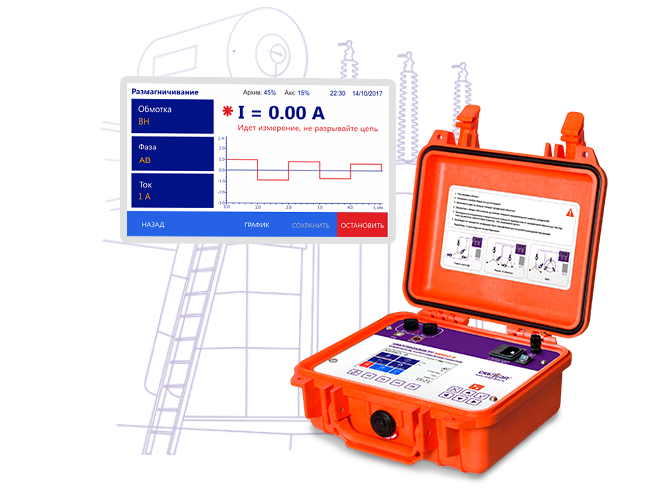

Процесс размагничивания является обязательной процедурой перед проведением опыта холостого хода, измерением потерь короткого замыкания, измерением коэффициента трансформации и др. для устранения остаточной намагниченности магнитопровода трансформатора, поэтому современный миллиомметр МИКО-9А оснащен данным режимом, а график изменения силы тока отображается на дисплее прибора в режиме реального времени.
Прибор может быть использован для размагничивания как однофазных, так и трёхфазных трансформаторов. Размагничивание магнитопровода выполняется путем поочередной подачи электрического тока в соответствующую обмотку в прямом и обратном направлениях. При каждой смене направления сила электрического тока уменьшается.
Процесс размагничивания заканчивается автоматически при достижении силы тока порогового значения или по команде пользователя.
Наличие в МИКО-9А режима безразборной проверки устройств РПН позволяет оценить состояние переключающего устройства РПН с токоограничивающими резисторами без снятия крышки бака контактора (DRM – Dynamic Resistance Measurement).
Принцип работы данного режима заключается в измерении мгновенных значений силы тока. Ток протекает сначала через обмотку трансформатора, а далее через контакты устройства РПН в процессе переключения с отвода на отвод. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов. Этот график позволяет определить время переключения с отвода на отвод, а также общее техническое состояние проверяемого объекта.

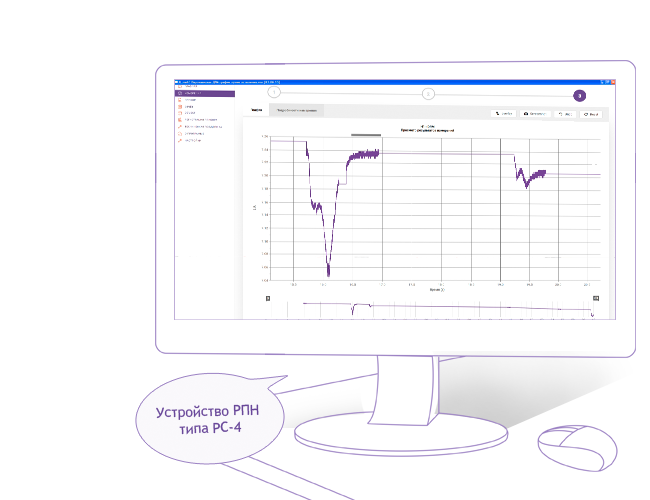

Анализ полученных графиков позволяет не только отбраковывать устройства РПН по критерию исправен/ неисправен, но также указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.
Кроме того, диагностика в режиме миллиомметра и в режиме безразборной проверки взаимно дополняет друг друга и дает Пользователю более полную информацию о состоянии трансформатора.

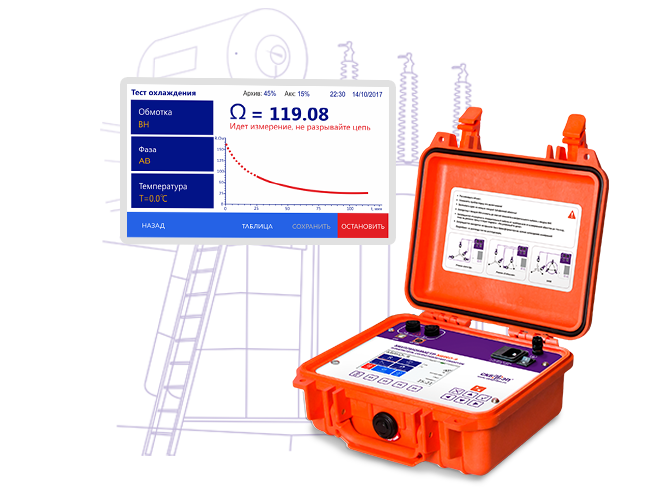

Прибор имеет дополнительный режим диагностики трансформаторов - "испытание на нагрев", который выполняется путем непрерывного измерения и периодического сохранения в памяти прибора электрического сопротивления постоянному току (пересчитанного в температуру) обмотки трансформатора в процессе ее охлаждения (нагретой одним из способов, описанных в ГОСТ 3484.2-88).
Перед началом испытания Пользователю необходимо указать измеряемую обмотку, фазу, максимальное время проведения испытаний, периодичность сохранения результатов измерений, а также электрическое сопротивление обмотки и ее температуру в нормальных условиях.
Испытание прекращается или автоматически, по истечению заранее заданной продолжительности испытания, или по команде Пользователя.
Зависимость температуры обмотки от времени, отсчитываемого от момента запуска прибора на измерение, может быть представлена в табличном или графическом виде.

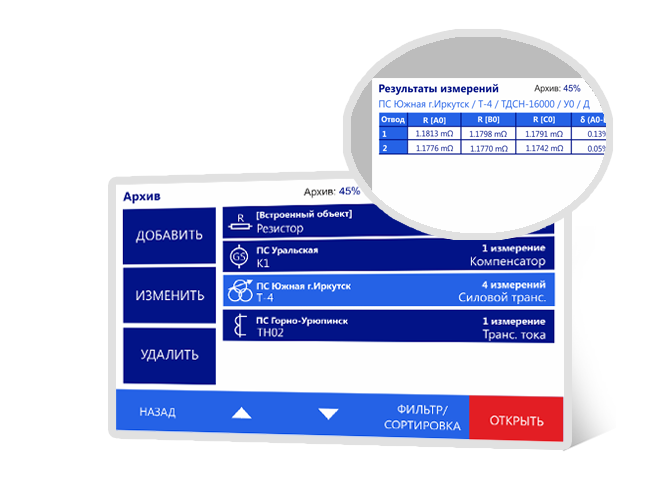

МИКО-9А имеет встроенный архив до 1 000 измерений для просмотра, копирования или удаления данных, а благодаря возможности выбора объекта на стадии проведения измерения - результаты представлены более систематизировано, что облегчает взаимодействие с архивом.
Кроме того, сохранение данных в архиве позволяет прибору привести ряд автоматических пересчетов на основе полученных данных:
Расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;
Пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;
Приведение сопротивления, измеренного при текущей температуре, в сопротивление при паспортной температуре (с учетом материала обмотки);
Расчет относительного отклонения приведённого сопротивления от паспортного значения;
Вычисление текущей температуры обмотки по её электрическому сопротивлению.
Результаты измерений автоматически сохраняются в энергонезависимой памяти прибора и в дальнейшем могут быть обработаны на компьютере с помощью специализированного облачного программного обеспечения, либо переданы по Bluetooth на мобильный телефон.
МИКО-9А соответствует требованиям безопасности IEC 61010-1 и требованиям электромагнитной совместимости, которые предъявляются к оборудованию класса А по IEC 61326-1.
Прибор имеет высокую степень защиты:
от обрыва измерительного или сетевого кабелей;
от превышения измерительного тока;
от э.д.с. самоиндукции;
от перегрева.
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-9А реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

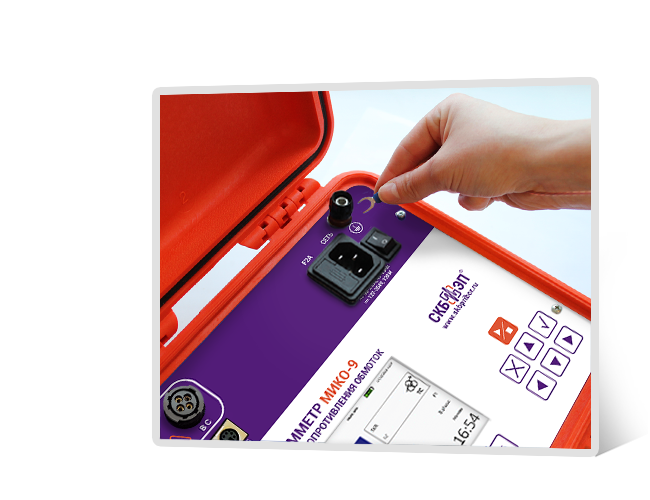

Прибор имеет возможность питания от сети (~ 90-253 В, 47-63 Гц // = 127-354 В ) или встроенной аккумуляторной батареи.

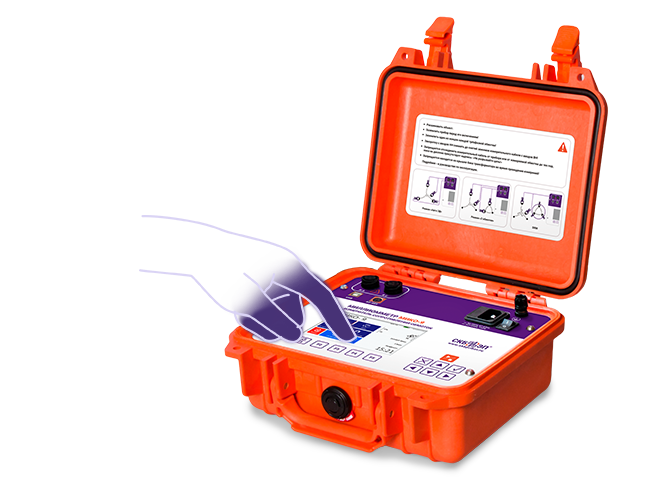

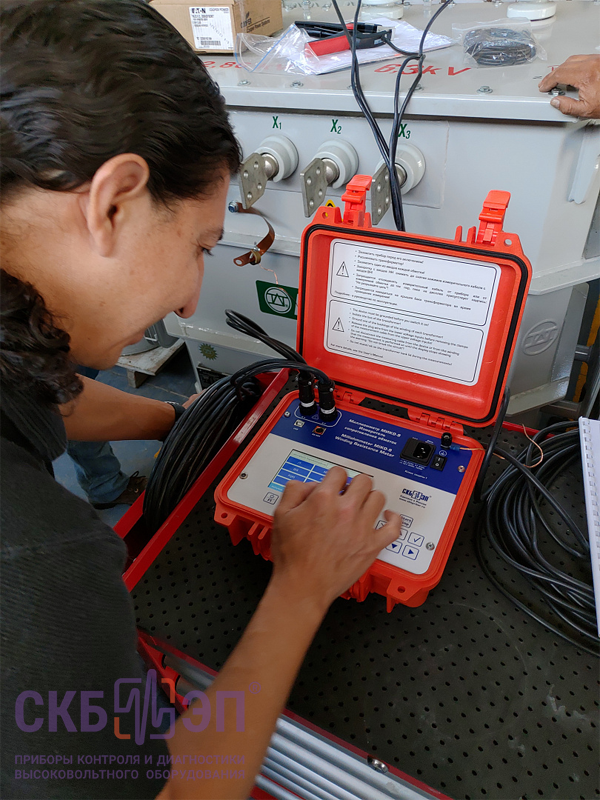

МИКО-9А оснащён цветным графическим сенсорным дисплеем высокой яркости и интуитивно понятным интерфейсом, что облегчает взаимодействие с прибором.
Управление может осуществляться через клавиатуру, сенсорный экран или от специального мобильного приложения, которое позволяет вести и синхронизировать базу замеров предприятия из прибора, а также дает возможность управлять прибором удаленно.
Характеристики
Значение
Диапазон измерений
1 μΩ ÷ 30 kΩ
Разрешающая способность
0,1 μΩ
Точность
±(0,1%+0,5 μΩ)
Диапазон измерительного тока
0,0005 ÷ 10 A
Диапазон измерительного тока в режиме DRM
0,1 ÷ 10 A
Количество цифр на выходе результата измерения
5
Питание (встроенная батарея)
Литий-ионная
Время заряда аккумулятора
3 ч
Продолжительность непрерывной работы батареи
8 ч
Встроенная память
до 1 000 измерений
Связь с ПК
USB кабель, RS-485, Bluetooth
Дисплей
Цветной графический TFT сенсорный, 800 x 480 точек
Потребляемая мощность
120 Вт
Выходная мощность
60 Вт
Питание (сетевое напряжение)
~ 90-253 В, 47-63 Гц — 127-354 В
Габариты
270x250x130 мм
Масса прибора
4,0 кг
Защита от окружающей среды
IP 67 (крышка прибора закрыта) IP 40 (крышка прибора открыта)
Диапазон температуры при работе с прибором
от -20 °C до +55 °C
Гарантийный период на измерительный блок
3 года
Гарантийный период на встроенный аккумулятор
Не распространяется
Срок эксплуатации измерительного блока
10 лет
Срок эксплуатации встроенного аккумулятора
1 год
Межповерочный период
3 года
Межкалибровочный период
3 года
Язык интерфейса и руководства пользователя
Русский / Английский

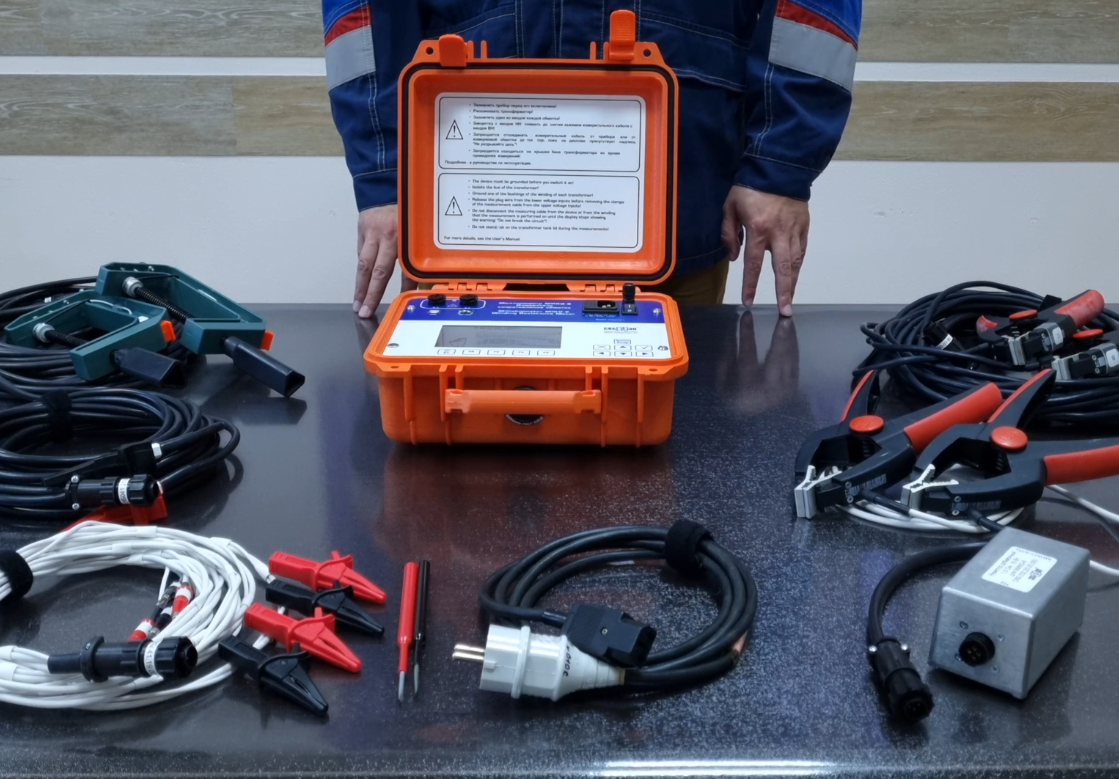

Стандартная комплектация
Фото
Наименование, Индекс
Применение
Измерительный блок МИКО-9А
041.00.000-01
Измерительный блок МИКО-9А
041.00.000-01
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.
Кабели измерительные по заказу
Кабели измерительные по заказу
Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды. Выберите не менее одного измерительного кабеля (см. ниже "дополнительная комплектация по заказу).
Кабель сетевой
018.09.00.000
Кабель сетевой
018.09.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м. Вес 0,24 кг.
Провод заземления
010.01.00.000
Провод заземления
010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2,24 м. Вес 0,08 кг.
Эквивалент нулевого сопротивления
023.15.00.000
Эквивалент нулевого сопротивления
023.15.00.000
Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.

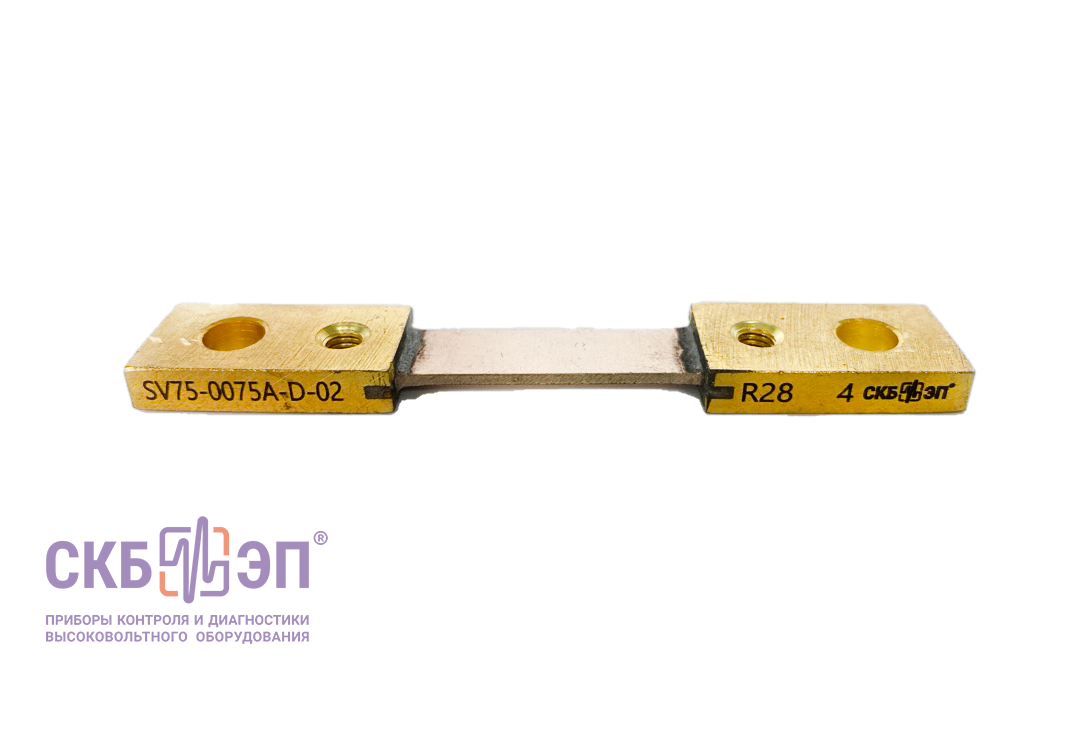

Шунт 75ШСМ М3, 75-0,5
Шунт 75ШСМ М3, 75-0,5
Проверка работоспособности. Величина 1 мОм ± 0,5%.
Предохранитель ВП2Б-1В-2А (2 шт.)
Предохранитель ВП2Б-1В-2А (2 шт.)
Для защиты источника питания.
Кабель USB 2.0 A-B
Кабель USB 2.0 A-B
Для связи с компьютером и передачи данных. Длина 1,8м.
Сумка для комплекта крепежных изделий
126.06.02.000
Сумка для комплекта крепежных изделий
126.06.02.000
Дополнительная комплектация (по заказу)
Фото
Наименование, Индекс
Применение
Кабель измерительный (комплект из 2 шт.)
041.18.00.000 041.18.00.000-01
Кабель измерительный (комплект из 2 шт.)
041.18.00.000 041.18.00.000-01
Кабели для подключения к вводам трансформатора. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 8,5 м. Вес комплекта 3,45 кг (1,72 кг + 1,72 кг).
Кабель измерительный (комплект из 2 шт.)
041.22.00.000 041.22.00.000-01
Кабель измерительный (комплект из 2 шт.)
041.22.00.000 041.22.00.000-01
Кабели для подключения к вводам трансформатора. Модификация кабеля 041.18.00.000 (-01) для использования на трансформаторах, выводы которых расположены близко друг к другу.
Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 8,5 м.
Кабель измерительный (комплект из 2 шт.)
041.30.00.000 041.30.00.000-01
Кабель измерительный (комплект из 2 шт.)
041.30.00.000 041.30.00.000-01
Кабели для подключения к вводам трансформатор, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 50 мм. Длина 3,5 м. Вес комплекта 1,52 кг (0,76 кг + 0,76 кг).
Кабель измерительный
041.19.00.000
Кабель измерительный
041.19.00.000
Кабель предназначен для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток трансформаторов тока и трансформаторов напряжения. Длина 3,0 м. Вес 0,5 кг.
Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами типа "банан", на которые устанавливаются съемные щупы с диаметром штекера 3 мм (длина 30 мм, 2 шт.), а также зажимы типа "крокодил" с зевом 25 мм (2 шт.).
Кабель измерительный (комплект из 2 шт.)
041.26.00.000 041.26.00.000-01
Кабель измерительный (комплект из 2 шт.)
041.26.00.000 041.26.00.000-01
Кабели для подключения к вводам трансформатора в качестве альтернативы кабелям 041.18.00.000 и 041.18.00.000-01 (см. выше). Зажимы типа струбцина с зевом 103 мм. Длина 8,5 м. Вес комплекта 4,42 кг (2,2 кг + 2,22 кг).
Кабель измерительный (комплект из 2 шт.)
041.29.00.0000 41.29.00.000-01
Кабель измерительный (комплект из 2 шт.)
041.29.00.0000 41.29.00.000-01
Комплект из двух измерительных кабелей 041.29.00.000 и 041.29.00.000-01 для подключения к вводам трансформатора. Выполнены из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм.
Длина 3,5 м. Вес комплекта 1.87 кг (0,92 кг + 0,95 кг).
Кабель измерительный для ТТ и ТН
041.21.00.000
Кабель измерительный для ТТ и ТН
041.21.00.000
Кабель предназначен для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 20 мм. Длина 4,0 м. Вес 0,61 кг.
Кабель измерительный
041.28.00.000
Кабель измерительный
041.28.00.000
Кабель для измерения электрического сопротивления в местах с затрудненным доступом. Конструкция наконечника штыревая - подпружиненная. Длина 3 м, вес 0,54 кг.
Удлинитель к измерительным кабелям (2 шт.)
031.20.00.000
Удлинитель к измерительным кабелям (2 шт.)
031.20.00.000
Рекомендован к совместному применению с измерительными кабелями 041.18.00.000/041.18.00.000-01, 041.22.00.000/041.22.00.000-01 и 041.26.00.000/041.26.00.000-01.
Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес комплекта 2,33 кг (1,17 кг + 1,16 кг).

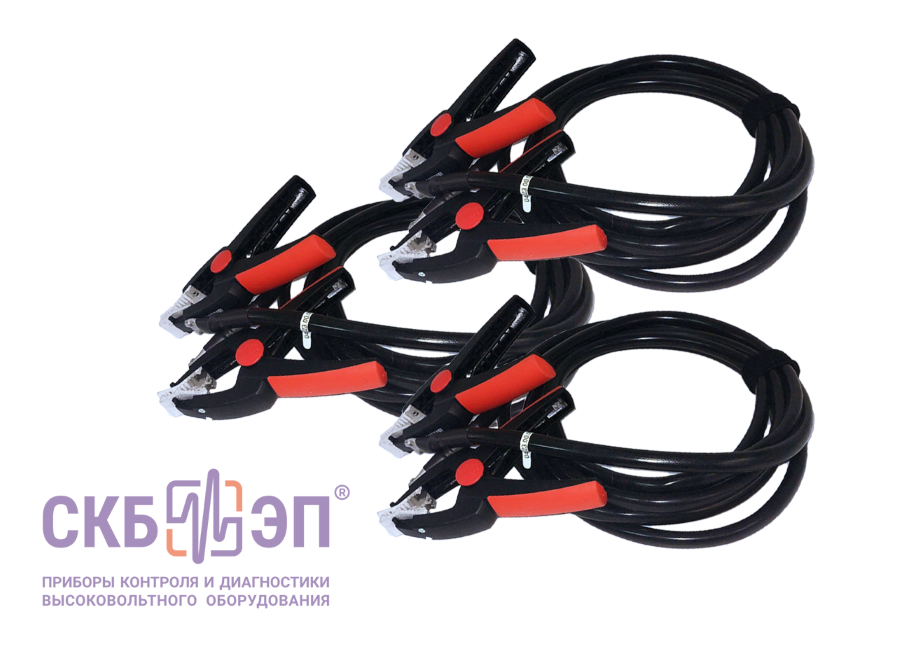

Кабель закорачивания и соединения обмоток ВН и НН
041.23.00.000
Кабель закорачивания и соединения обмоток ВН и НН
041.23.00.000
Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей.
Данные кабели для безразборной проверки устройств РПН силовых трансформаторов.
Комплект состоит из 3-х закороток одинаковой длины по 3м. Вес комплекта 1,89 кг (0,63 кг + 0,63 кг + 0,63 кг). На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом 70 мм.
Кроме того, данный кабель необходим для соединения обмоток ВН и НН при выполнении измерений в режиме "две обмотки последовательно".
Кабель закорачивания
035.31.00.000
Кабель закорачивания
035.31.00.000
Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей.
Данные кабели для безразборной проверки устройств РПН силовых трансформаторов и автотрансформаторов.
Комплект состоит из 3-х закороток одинаковой длины 12 м. Вес комплекта 0,8 кг (0,26 кг + 0,27 кг + 0,27 кг). На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом до 50 мм.
Добавочный резистор
032.25.00.000
Добавочный резистор
032.25.00.000
Для использования метода DRM необходимо заказать добавочный резистор.
Данный резистор необходим для безразборного контроля устройств РПН при активном сопротивлении обмотки меньше 0,5 Ом. Длина 0,115 м + 0,353 м. Вес 0,23 кг.
Вилка KMDLAX-6P
Вилка KMDLAX-6P
Переходник для кабеля RS-485 для связи прибора с измерительной системой под управлением SCADA.
Переходник для образцовой катушки
023.12.00.000
Переходник для образцовой катушки
023.12.00.000
Для поверочных лабораторий: проведение поверки / калибровки прибора. Габаритные размеры: 0,025 м * 0,07 м * 0,152 м. Вес 0,024 кг.
Сумка для кабелей и документации
126.06.00.000
Сумка для кабелей и документации
126.06.00.000
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-9.
Штанга-манипулятор
010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор
010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников.
Комплектуется кабелями-удлинителями (длина 3,3 м), которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.
- ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м);
- ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м);
- ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м);
При работе с МИКО-9А и штангой-манипулятор рекомендуем использовать кабели: 041.18.00.000/-01; 041.22.00.000/-01; 041.29.00.000/-01 или 041.30.00.000/-01.

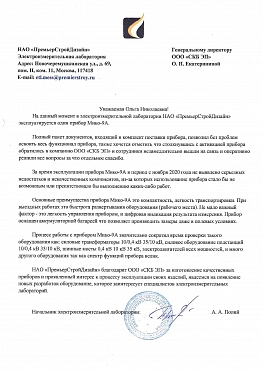

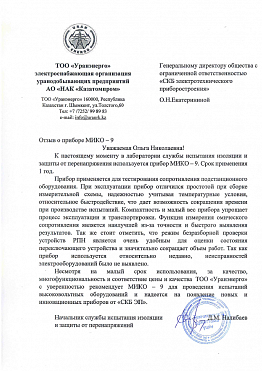

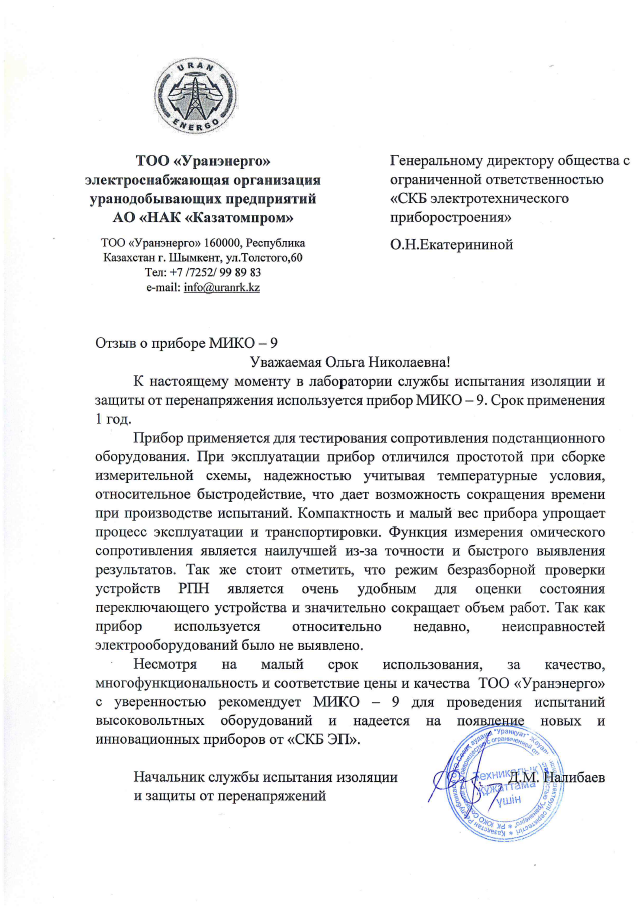

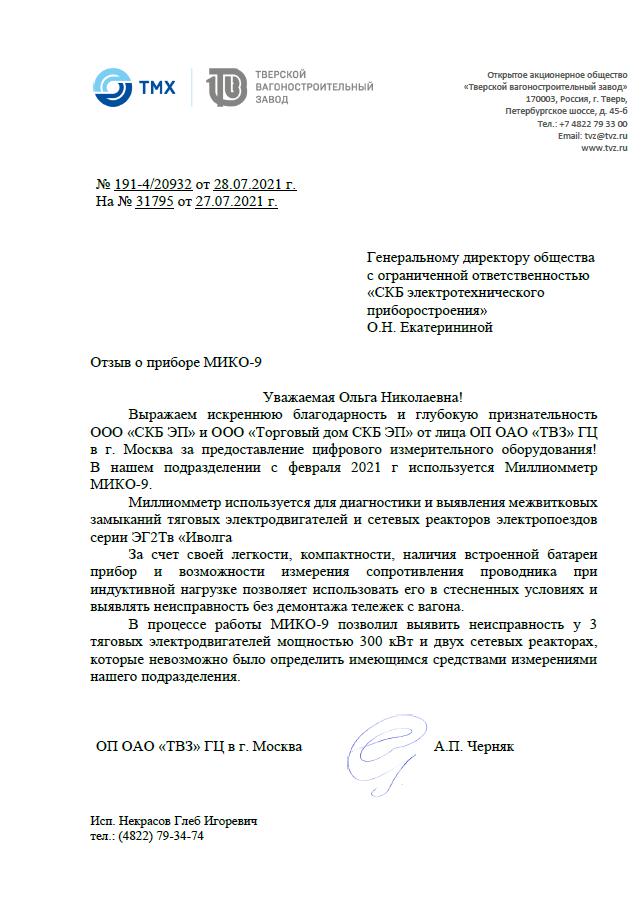

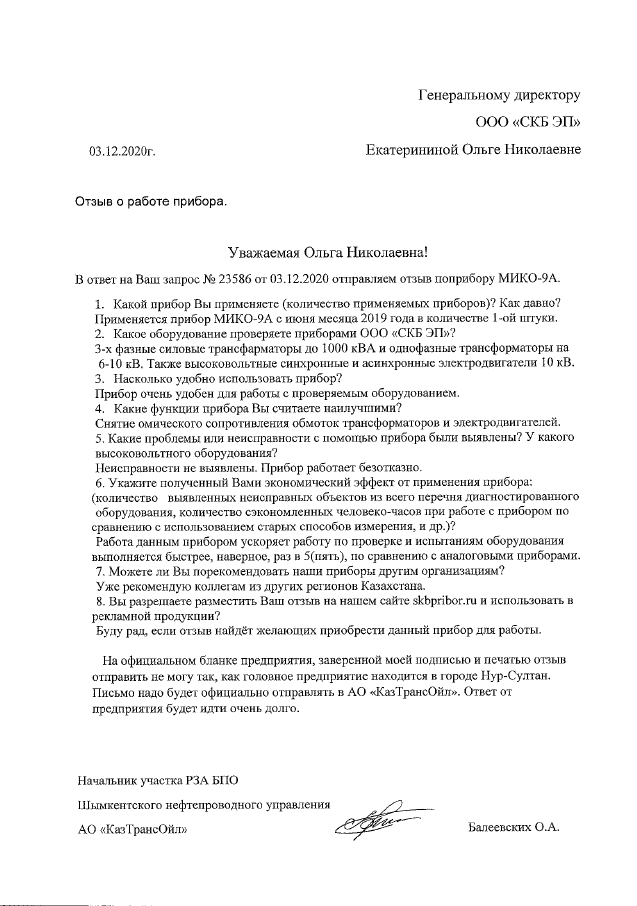

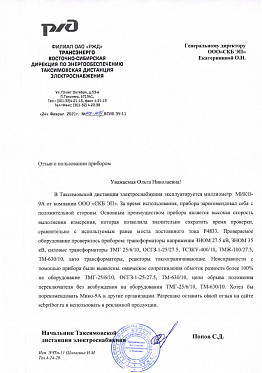

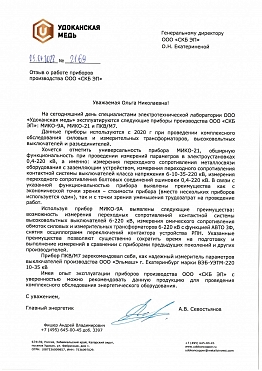

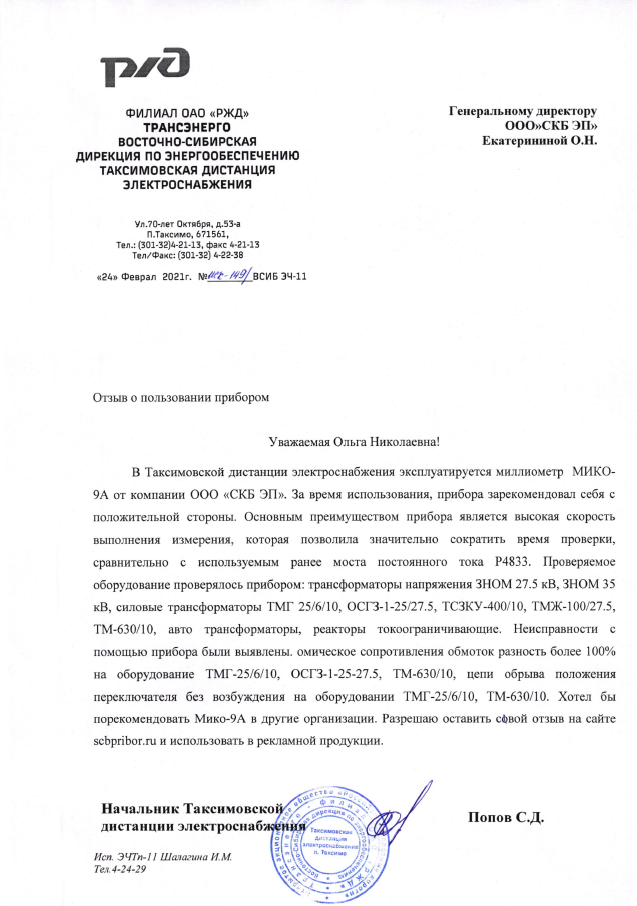

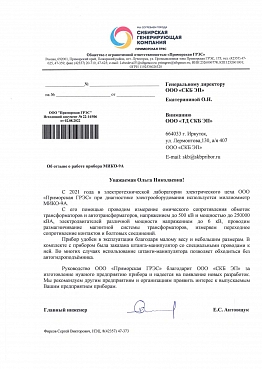

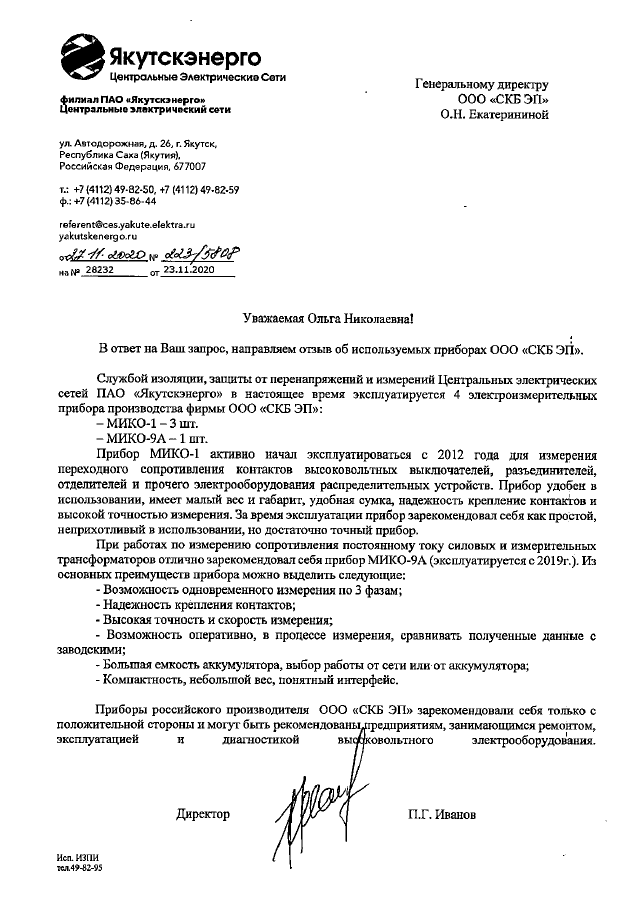

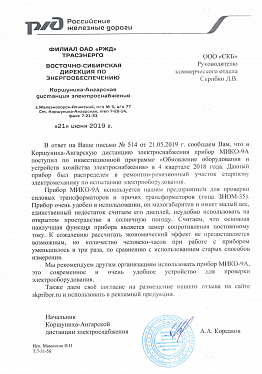

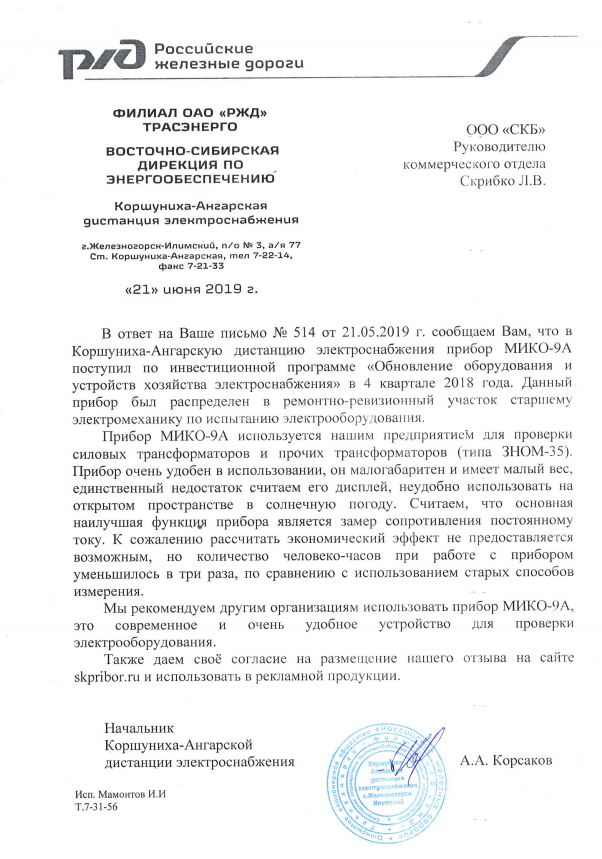

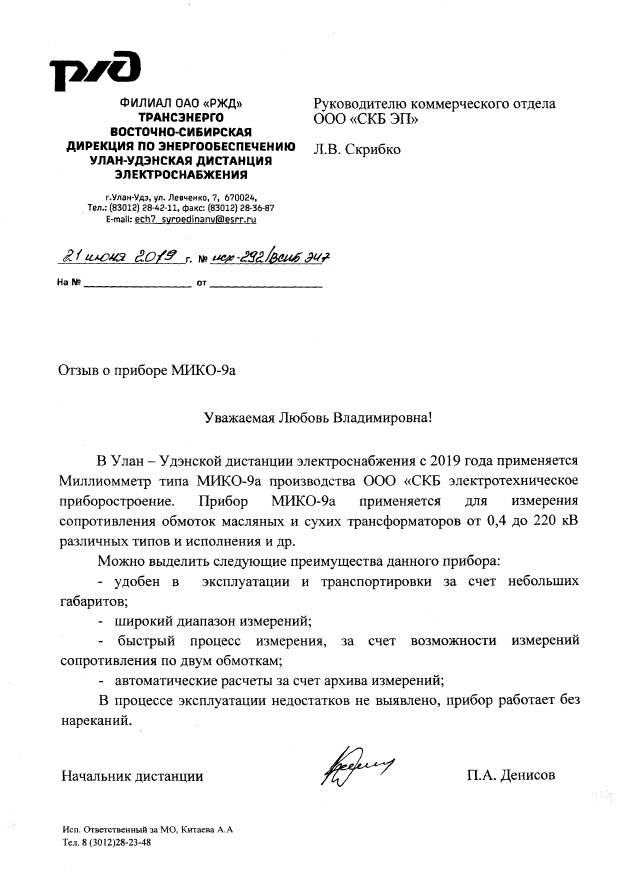

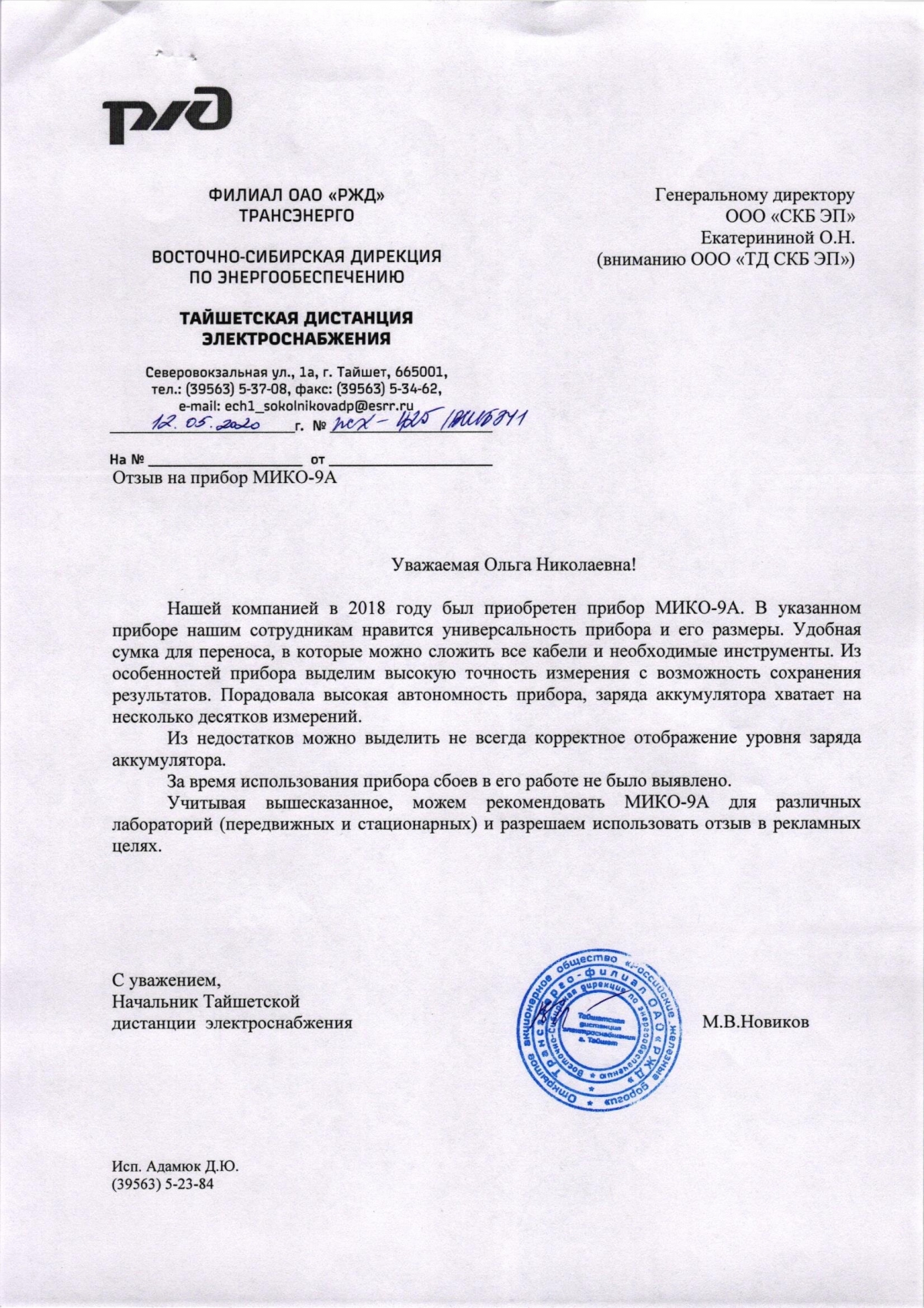

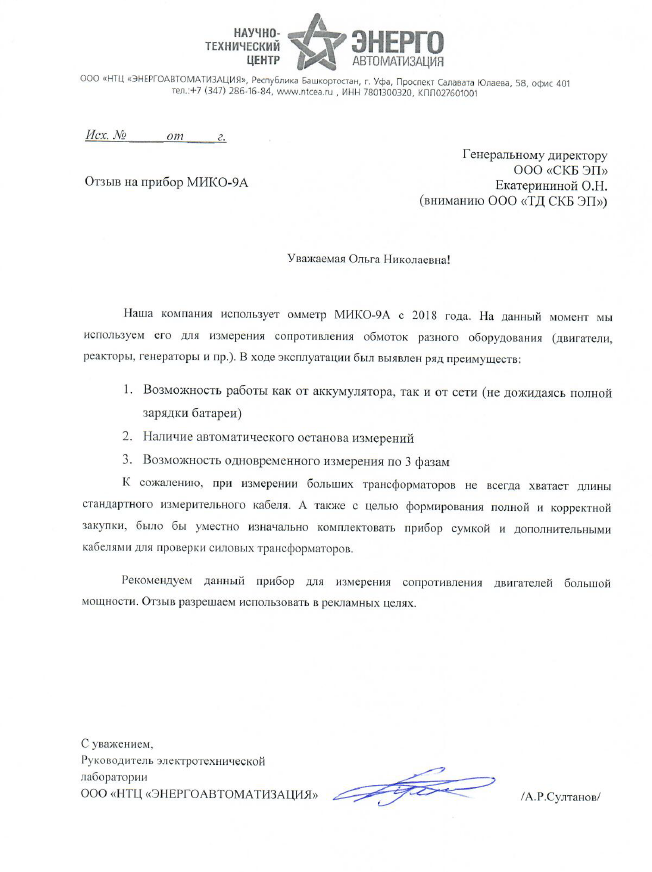

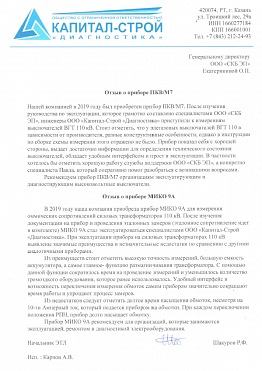

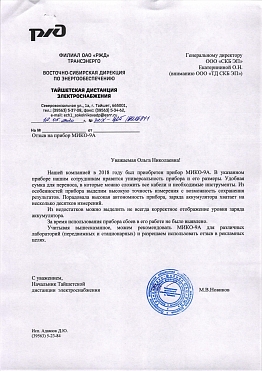

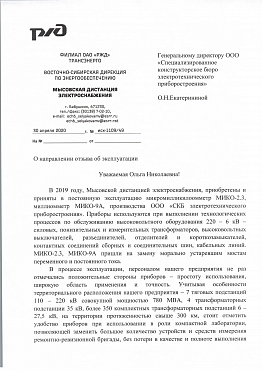

Официальные отзывы от клиентов по итогам эксплуатации оборудования производства СКБ ЭП предоставляются по запросу. Заполните, пожалуйста, форму запроса на сайте.
