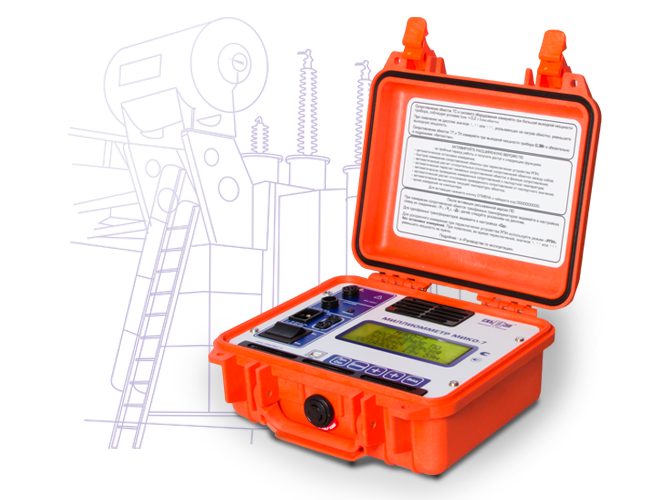

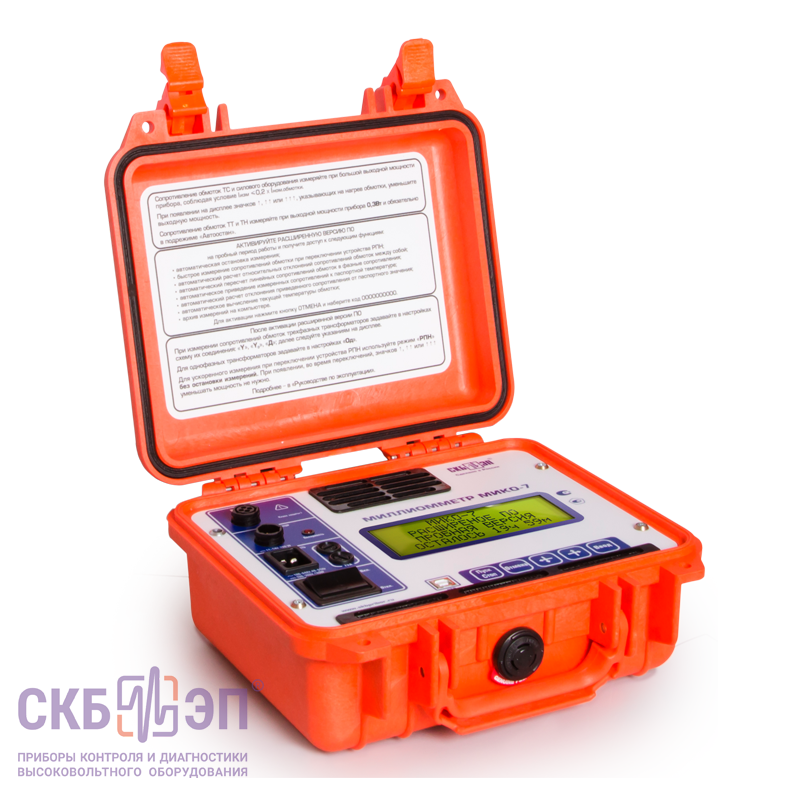

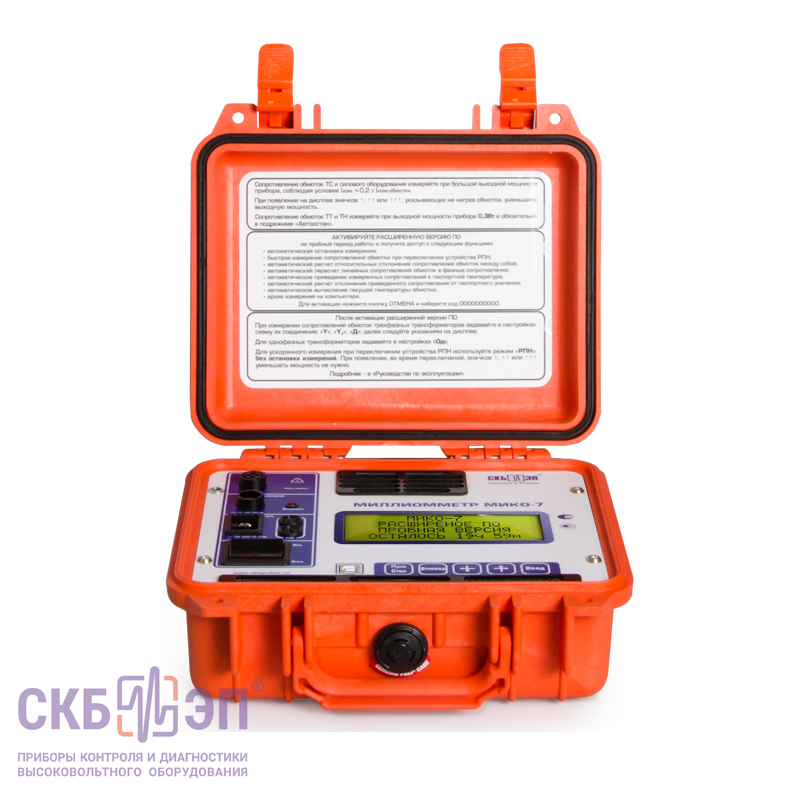

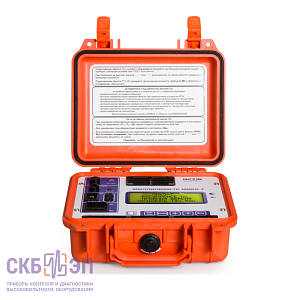

Прибор снят с производства. Новая модификация МИКО-7М(А). Сравнение актуальных миллиомметров группы МИКО доступно по ссылке.
Прибор обеспечивает полную автоматизацию процесса измерения сопротивления, тем самым упрощает процесс настройки и обеспечивает необходимость знания фактических значений сопротивления объекта диагностики.
Например, МИКО-7 автоматически выбирает максимально возможный ток в цепи исходя их ограничений по мощности, тем самым повышая точность измерения по сравнению со многими конкурирующими аналогами (см. сравнение).
У оборудования других производителей измерительный ток меняется дискретно - крупными ступенями, например 10А, 1А, 0,1А, в миллиомметре МИКО-7 шаг максимально плавный.
У Вас есть уникальная возможность пройти он-лайн тест-драйв прибора, благодаря реализованной на сайте демонстрации работы основных функций и режимов.

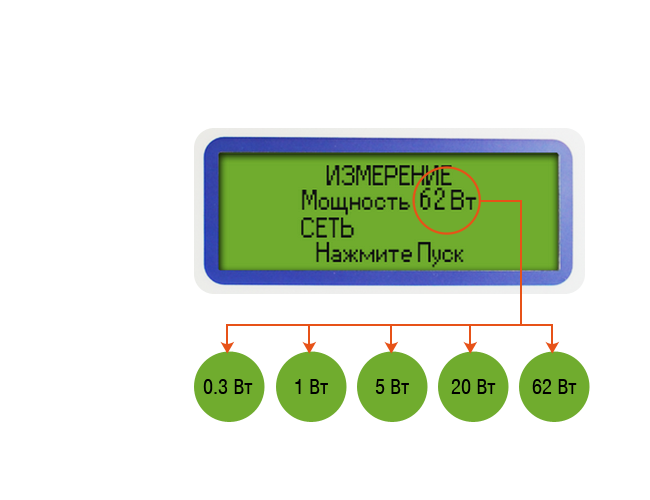

В диапазоне 0,3 ÷ 70 Вт (0,3; 1; 5; 20; 62) для исключения завышенного сопротивления маломощных обмоток электродвигателей, электромагнитов и др.

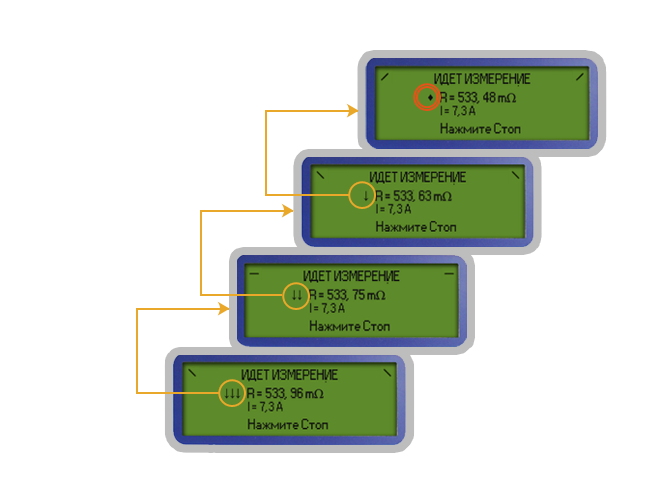

Данный параметр очень важен, т.к. нестабильность тока вызывает дополнительную погрешность измерения сопротивления, пропорциональную скорости изменения тока, при этом сила измерительного тока прибора от 0,015 до 10А.
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети или аккумулятора в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-7 реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

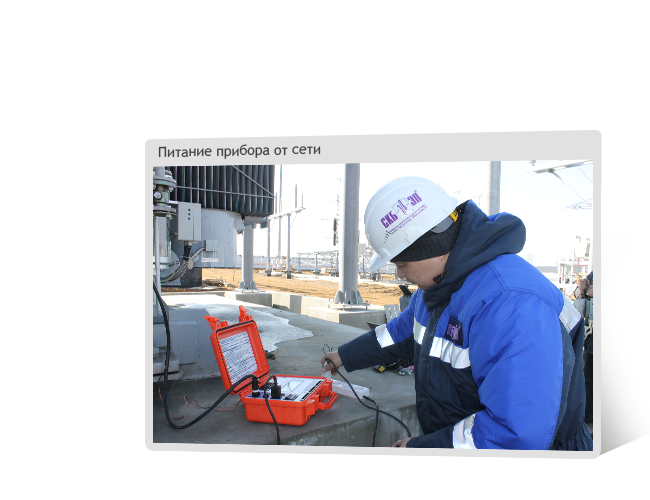

Прибор имеет возможность питания от сети (≃ 110÷220, 330В) и внешнего аккумулятора, например, автомобильного 12В, что обеспечивает мобильность и удобство эксплуатации.
Для питания прибора от автомобильного аккумулятора необходим специальный кабель, который поставляется по заказу.

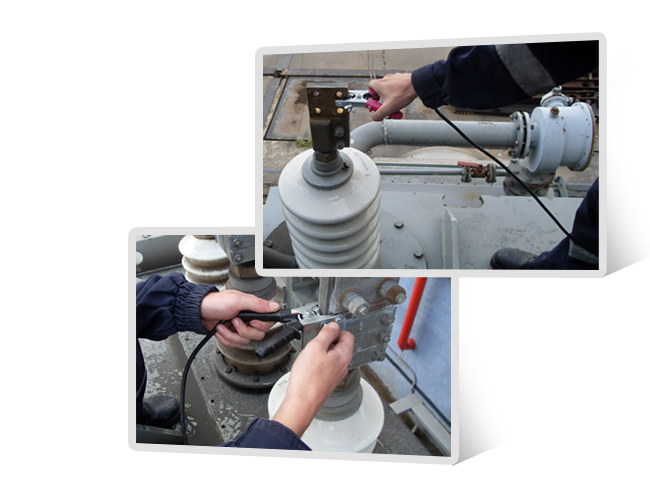

Кабели разной длины и с разной величиной захвата зажимов типа «крокодил», позволяющие проводить измерения, как с земли, так и с крышки трансформаторов всех классов напряжений.

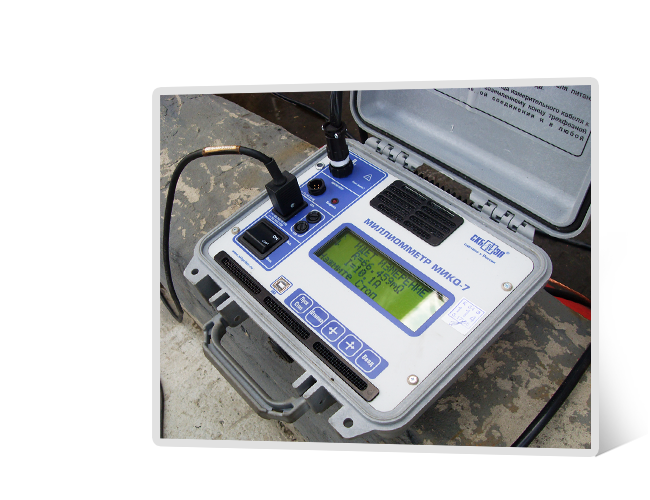

Прибор в работе удобен и прост, имеет простой и понятный интерфейс, что не раз отмечалось специалистами.
По заказу, пользователь может заказать программное обеспечение для ПК для дистанционного управления прибором (необходим кабель USB).

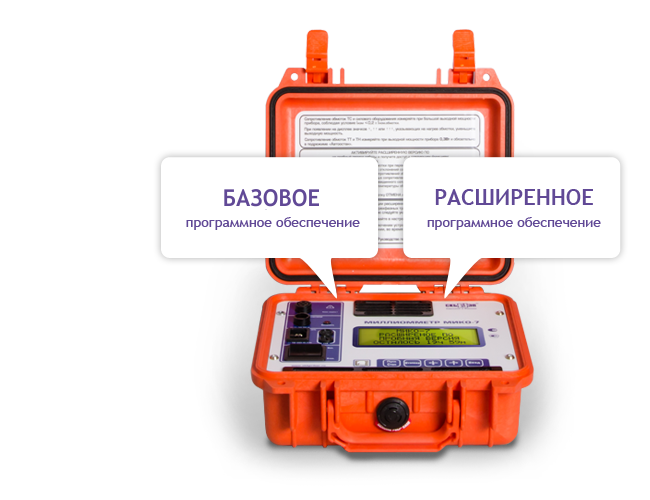

Поставка прибора возможна в двух версиях программного обеспечения. МИКО-7 с расширенным ПО более "продвинутый" и функциональный (см. сравнение).
Если Вы приобретаете МИКО-7 в стандартной версии ПО, у Вас есть возможность активировать расширенную версию на пробный период работы и получить доступ к новым функциям. Для активации нажмите кнопку "ОТМЕНА" и наберите код "0000000000" - в результате активации пользователь получает ряд преимуществ:
Реальный переход со стандартного на расширенное ПО можно осуществить в любой удобный для пользователя момент по средствам ввода уникального кода.
| Фото | Наименование, Индекс | Применение |
|---|---|---|
|
|

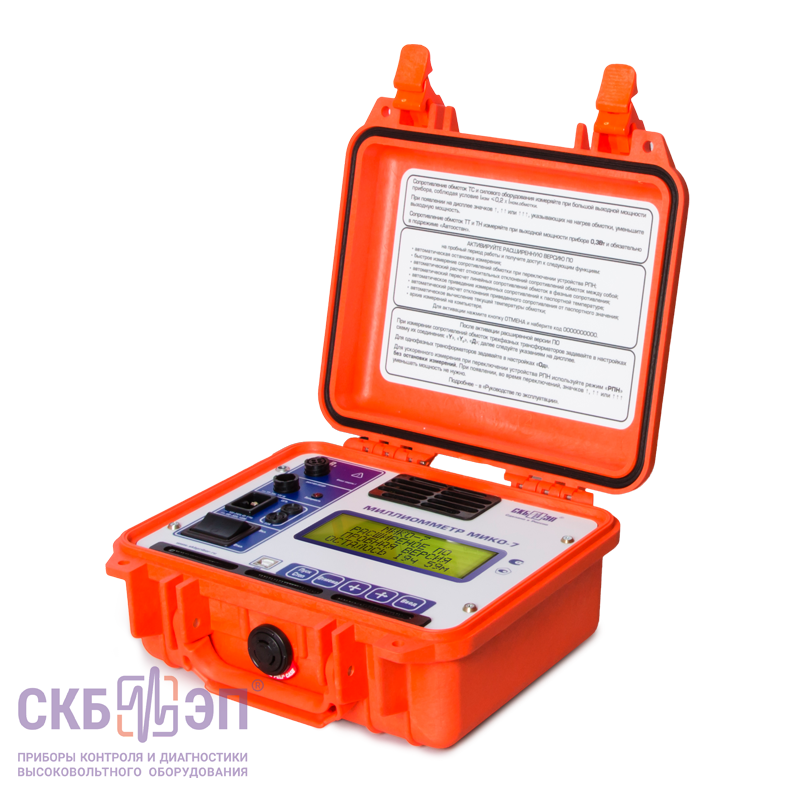

Прибор с базовым программным обеспечением и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. |
|
|
Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды. |
|
|
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м. |
|
|

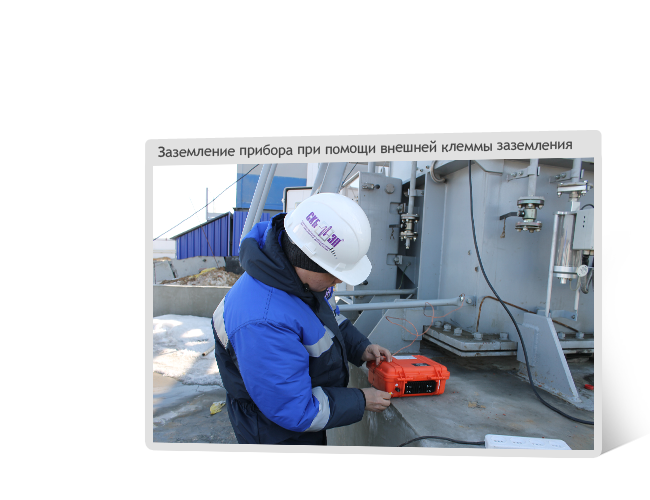

Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. |
|
|
Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм. |
|
|
Проверка работоспособности. Величина 1 мОм ± 0,5%. |
|
|
Для защиты источника питания. |
|
|
| Фото | Наименование, Индекс | Применение |
|---|---|---|
|
|
Кабель для измерения с земли ТС - 35кВ. Позволяет проводить контроль с крышки трансформатора (35кВ ÷ 500кВ). Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 40 мм. Длина 8,5м. |
|
|
Кабель для измерения с земли ТС - 35кВ. Позволяет проводить контроль с крышки трансформатора (35кВ ÷ 500кВ). Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5м. |
|
|
Зажим кабеля укомплектован быстродействующей струбциной, обеспечивающей моментальное присоединение к шпилькам вводов благодаря наличию кнопки у его основания. Зев до 103мм. Длина 8,5м. |
|
|
Для измерения с земли всех ТС (35кВ ÷ 500кВ). Рекомендован к совместному применению с измерительными кабелями 031.18.00.000 (зев до 40 мм.) и 031.21.00.000 (зев до 80 мм.). |
|
|
Кабель для питания прибора от внешнего аккумулятора (например, автомобильного). |
|
|
Для поверочных лабораторий: проведение поверки / калибровки прибора. |
|
|
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-7. |
|
|
Поставка прибора возможна в двух версиях программного обеспечения. Расширенная версия ПО более "продвинутая" и функциональная. Если Вы приобретаете МИКО-7 в стандартной версии ПО, у Вас есть возможность активировать расширенную версию на пробный период работы.Переход со стандартного на расширенное ПО можно осуществить в любой удобный для пользователя момент по средствам ввода уникального кода. |
|
|
Для дистанционного управления прибором. |
|
|
Для подключения прибора к ПК и дистанционной работы. Длина 1,8 м. |
|
|
Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников.
|
Компания "СКБ ЭП" не стоит на месте и постоянно модернизирует существующую ассортиментную группу, о чем свидетельствует запланированный выход двух новых модификаций миллиомметров в 2018 году: МИКО-7М и МИКО-8М.
21 декабря 2017
Компания не стоит на месте и постоянно модернизирует существующую ассортиментную группу, о чем свидетельствует запланированный выход трёх новых миллиомметров в 2018 году: МИКО-7М, МИКО-8М и МИКО-9А.
19 декабря 2017
Открыть оригинал
В настоящее время в электротехнической лаборатории ООО «Альтаир» с 2012 года эксплуатируется прибор МИКО-7 производства ООО «СКБ ЭП».
Прибор МИКО-7 используется для проведения пуско-наладочных работ трансформаторов 6-330кВ. Так как мы являемся монтажно-наладочной организацией, то с приборами приходится ездить по всей стране. За счет ударозащитного исполнения и компактности прибора МИКО-7 не было проблем с повреждением прибора при транспортировке.
В данном приборе есть возможность питания от сети постоянного напряжения 12В, что удобно при работе в полевых условиях. Также у нас установлено расширенное ПО для приведения измеренного сопротивления к заданной температуре, посредством чего можно быстро проанализировать полученные данные измерений.
В комплекте с прибором МИКО-7 идут свои штатные провода с отдельным кабелем для удлинения, что удобно, когда необходимо работать на трансформаторах с разными габаритами.
Также в данном приборе имеется функция непрерывного измерения для трансформаторов с РПН, с индикацией окончания процесса измерения, что позволяет значительно ускорить процесс измерений.
Имея опыт эксплуатации приборов с 2012 года ООО «Альтаир» благодарит ООО «СКБ ЭП» за изготовление качественных приборов и проявленный интерес к опыту эксплуатации своих изделий.
Е.Н. Новиков
Начальник сектора пуско-наладочных работ
Открыть оригинал
Для выполнения работ по диагностике электрооборудования (силовые и согласующие трансформаторы, высоковольтные электродвигатели), принадлежащего материнской компании ПАО Уралкалий, электротехнической лабораторией ДЗО ООО ЭН-Ресурс был приобретен прибор МИКО-7МА.
При эксплуатации прибор зарекомендовал себя с хорошей стороны. При работе с прибором МИКО-7МА значительно сокращается время проведения измерений. Еще к плюсам можно отнести: малый вес, компактность, высокая точность измерения, автономность (наличие аккумулятора), что особенно важно при выполнении работ на объектах, где отсутствуют источники питания.
Прибор МИКО-7МА можно рекомендовать как удобный и современный прибор для проведения диагностики на энергетических объектах.
М.В.Шварёв
Директор по производству
Открыть оригинал
Прибор приобретался для целей проверки годности выпускаемой нами продукции в условиях производственного цеха - устройств измерения тока и напряжения в высоковольтной сети I-TOR с номинальным напряжением 35, 110кВ, номинальным током 100-600А, а именно: измерения сопротивления постоянному току токового контура устройства. Всё продиагностированное в течение месяца оборудование показало свою исправность - 12 фаз I-TOR-110кВ и 6 фаз I-TOR-35кВ.
Можно обозначить некоторые особенности прибора МИКО-7:
А.С. Медведев,
Директор
Открыть оригинал
На запрос отзыва об использовании прибора производства Вашего предприятия, сообщаю, что на ФГУП "ПО "Октябрь" использовался миллиомметр МИКО-7, время эксплуатации составило 1 год.
Данным прибором проверялось переходное сопротивление контактных областей, заземления корпусов изделий.
В эксплуатации прибор удобен, возможно, подключение прибора к компьютеру и управление с компьютера, имеется возможность сохранения результатов измерений. Но есть и недостаток: неудобно проводить измерения на контактных площадках менее 20х20мм (нет повторяемости измерений, большая погрешность измерений) [Комментарий производителя: основное назначение миллиомметра МИКО-7 - это измерения индуктивного сопротивления, поэтому для проведения работ, которые описаны выше – мы рекомендуем микроомметры производства "СКБ ЭП"].
Данный прибор можно рекомендовать для проведения электрических работ по обслуживанию оборудования для проверки заземления оборудования, переходных сопротивлений, контактов разъёмов и переходных колодок [Комментарий производителя: для проведения данных работ - рекомендуем микроомметры производства "СКБ ЭП"].
А.В. Костоусов,
Главный метролог
Открыть оригинал

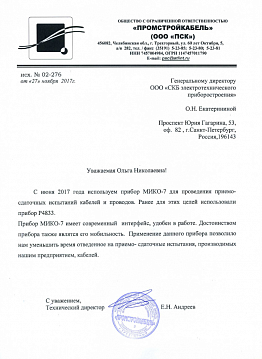

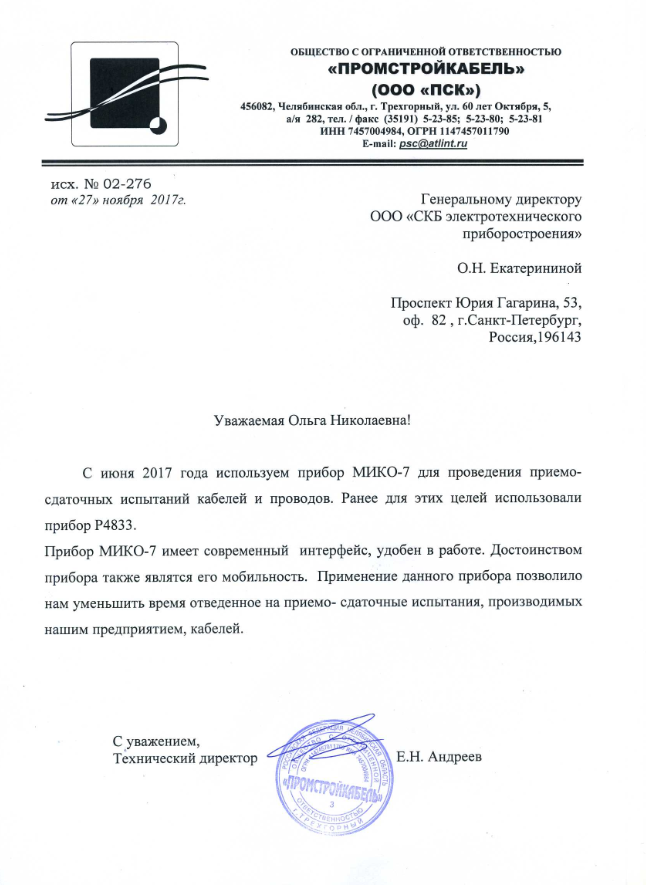

С июня 2017 года используется прибор МИКО-7 для проведения приема-сдаточных испытаний кабелей и приводов. Ранее для этих целей использовался другой прибор.
Прибор МИКО-7 имеет современный интерфейс, удобен в работе. Достоинством прибора также является его мобильность. Применение данного прибора позволило нам уменьшить время отведенное на приемо-сдаточные испытания, производимых нашим предприятием, кабелей.
Е.Н. Андреев,
Технический директор
Открыть оригинал
Выражаем благодарность за поставку прибора МИКО-7, который показал себя удобным в эксплуатации, функциональным и надежным.
Прибор используется для плановых проверок и не только, замеров сопротивлений обмоток трансформаторов, переходных сопротивлений соединений шин и других проводников. Высокая точность измерений, компактность и простота использования делает данный прибор одним из лучших в своем классе.
Герасин Евгений Иванович
Директор ООО "ЭлКо"
Открыть оригинал
В 2015 году компанией ООО "Сименс" был приобретен прибор для измерения электрического сопротивления МИКО-7, который на сегодняшний день успешно эксплуатируется нашими специалистами. С помощью данного прибора производится контроль параметров обмоток тяговых электродвигателей, а так же всевозможные виды диагностики оборудования скоростных электропоездов ЭС1 "Ласточка".
Согласно полученному опыту работы прибором МИКО-7 можем отметить, что данный прибор удобен в использовании, имеет понятный и простой интерфейс. Наилучшей функцией считаем возможность автоматического выбора диапазона сопротивлений.
Также считаем положительным моментом возможность работы с прибором не только от розетки, но и от автомобильного аккумулятора. Однако, рекомендовали бы Вашей компании добавить в прибор встроенный аккумулятор, поскольку работать от розетки или внешнего источника питания не всегда удобно [Примечание производителя: в следующих разработках каждый прибор группы МИКО оснащен встроен аккумулятор].
В. А. Роккель
Директор тенический
ОП ООО "Сименс" в г.Сочи
Открыть оригинал
В эксплуатации компании с 2012 года находится прибор МИКО-7 с расширенным ПО. Используется для измерения сопротивления обмоток высоковольтных 500 - 630 кВт и низковольтных 0,25 - 250 кВт электродвигателей и различных трансформаторов.
Прибор прост в эксплуатации, в удобном ударопрочном корпусе, с понятным интерфейсом. Расширенное программное обеспечение позволяет производить непрерывное измерение сопротивления обмоток с автоматическим выбором диапазонов измерений и автоматическим пересчётом измерений. Программное обеспечение позволяет результаты измерений сразу перенести в протокол. Единственным минусом считаю отсутствие независимого источника питания.
[Примечание производителя: прибор имеет возможность питания от сети (≃ 110÷220, 330В) и внешнего аккумулятора, например, автомобильного 12В. Для питания прибора от автомобильного аккумулятора необходим специальный кабель, который поставляется по заказу].
Считаю, данный прибор одним из лучших в своём классе и рекомендую к применению другим организациям.
Синицын З.С.
Начальник Электроремонтного участка АО "БКО"
Открыть оригинал
Выражаем благодарность за поставку приборов, которые показали себя удобными в эксплуатации и надежными.
Приборы используются для плановых проверок и не только, замеров сопротивлений обмоток трансформаторов, переходных сопротивлений соединений шин и других проводников.
Приборы удобны в использовании и функциональны, они одни из лучших в своём классе.
С помощью этих приборов обнаруживались неисправности трансформаторов (плохие контакты РПН в некоторых положениях анцапф). Устранение таких неисправностей трудно подсчитать в рублях или в сэкономленных человеко-часов, т.к. наша основная задача бесперебойная подача электроэнергии и сохранение жизни и здоровья работников сети и потребителей.
Рекомендую заинтересованным организациям Ваши приборы.
Открыть оригинал
"Специалисты "Иркутской ГЭС" работают с приборами компании "СКБ ЭП" уже несколько лет. Приборы ПКВ/М7 используется при измерении временных характеристик подвижных частей выключателей ABB HGI-3 (13,8 кВ), выключателей AREVA HGF-1012 (110 кВ), выключателей марки SIEMENS 3АР1DT-145 (110 кВ, 220кВ) и 3АР1DT-245 (220 кВ), МИКО-2.3 и МИКО-7 применяются на электродвигателях (0,4кВ) и разъединителях РВР(З)-20/2000 М-У3, РГНП-110/2000-50УХЛ1, РДЗ-1-110-2000УХЛ1, РНДЗ-220/2000У1 (13,8/110/220кВ).
Прибор ПКВ/М7 удовлетворяет всем нашим потребностям в диагностике высоковольтных выключателей. Очень удобно контролировать разновременность полюсов с помощь программы для ПК, где доступно и информативно можно увидеть дефекты на начальном этапе до того как они приведут к серьезной поломке.
В микромилликилоомметре МИКО-2.3 радует быстрая выдача результатов замеров и универсальность прибора (4 режима в одном). Кроме того, прибор очень удобен и мобилен. Для некоторых моделей выключателей длины кабелей режима "микроомметр" недостаточно для максимально удобного оперирования прибором. Заряда аккумулятора прибора в режиме "микроомметр с учетом трансформатора тока" хватает на один замер, что увеличивает общее время диагностики, но в приборе предусмотрена быстрая зарядка батареи..
В миллиомметре МИКО-7 недостатков в процессе эксплуатации практически не выявлено, за исключением ненадежных винтовых зажимов типа «крокодил». Прибор имеет прочный противоударный корпус, который спасал МИКО-7 от повреждений, неоднократно.
Расширенное программное обеспечение миллиомметра позволило сократить время замеров и исключить промахи работников. Например, при работе методом вольтамперметром приходилось носить несколько приборов, аккумулятор, тратить время на сборку схемы и проведение измерений трансформатора во всех положениях занимали не менее 2-х часов, что не скажешь о работе с МИКО-7, который сокращает время на проведение измерений в 2-3 раза.
Наилучшее в приборах: в ПКВ/М7 - информативность результатов и возможность оперировать выключателем с прибора, в МИКО-2.3 - мобильность и оперативность, в МИКО-7 - широкий набор функций и автоматизированный процесс работы.
За время эксплуатации приборов «СКБ ЭП» на основном электрооборудовании станции проблем не выявлено, все работает в штатном режиме без отклонений. На вспомогательном оборудовании выявляются проблемы с электродвигателями, такие как межвитковое замыкание или обрыв концов обмоток.
Специалисты "Иркутской ГЭС" рекомендуют ПКВ/М7, МИКО-2.3 и МИКО-7 всем организациям, так как это достойные приборы, вместо дорогих зарубежных аналогов".
