СКБ ЭП и СВЭЛ провели совместные испытания выключателя ВГК-СВЭЛ-110

Диагностика высоковольтного выключателя - это не только проверка работы его механизма. Важно получить максимально полную информацию о состоянии всего оборудования, в том числе о дугогасительных контактах. Именно их целостность определяет способность выключателя гарантированно выполнять защитные функции.

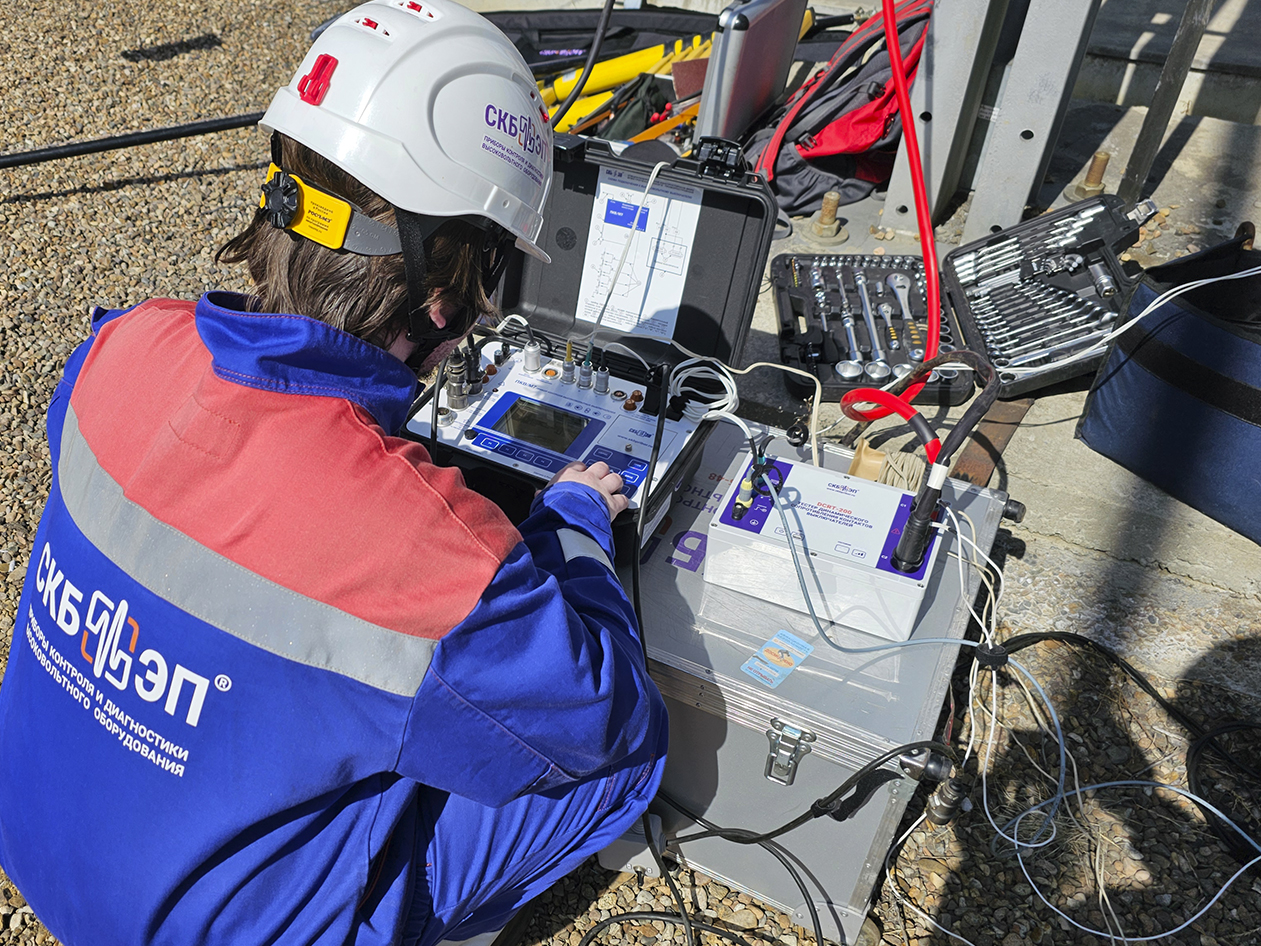

Недавно технический инженер СКБ ЭП посетил предприятие СВЭЛ, где провел испытания высоковольтных элегазовых выключателей ВГК-СВЭЛ-110.

АО "ГРУППА "СВЭЛ" (СВЭЛ) - российский производитель комплексных решений в области электроэнергетики в Екатеринбурге. Компания выпускает полный спектр оборудования: от сухих и масляных трансформаторов до высоковольтных выключателей и разъединителей.

Во время совместной работы специалисты сравнивали различные методы измерения, стремясь получить не только точные значения хода контактов, но и достоверные скоростные характеристики, а также дополнительную информацию о состоянии дугогасительных контактов.

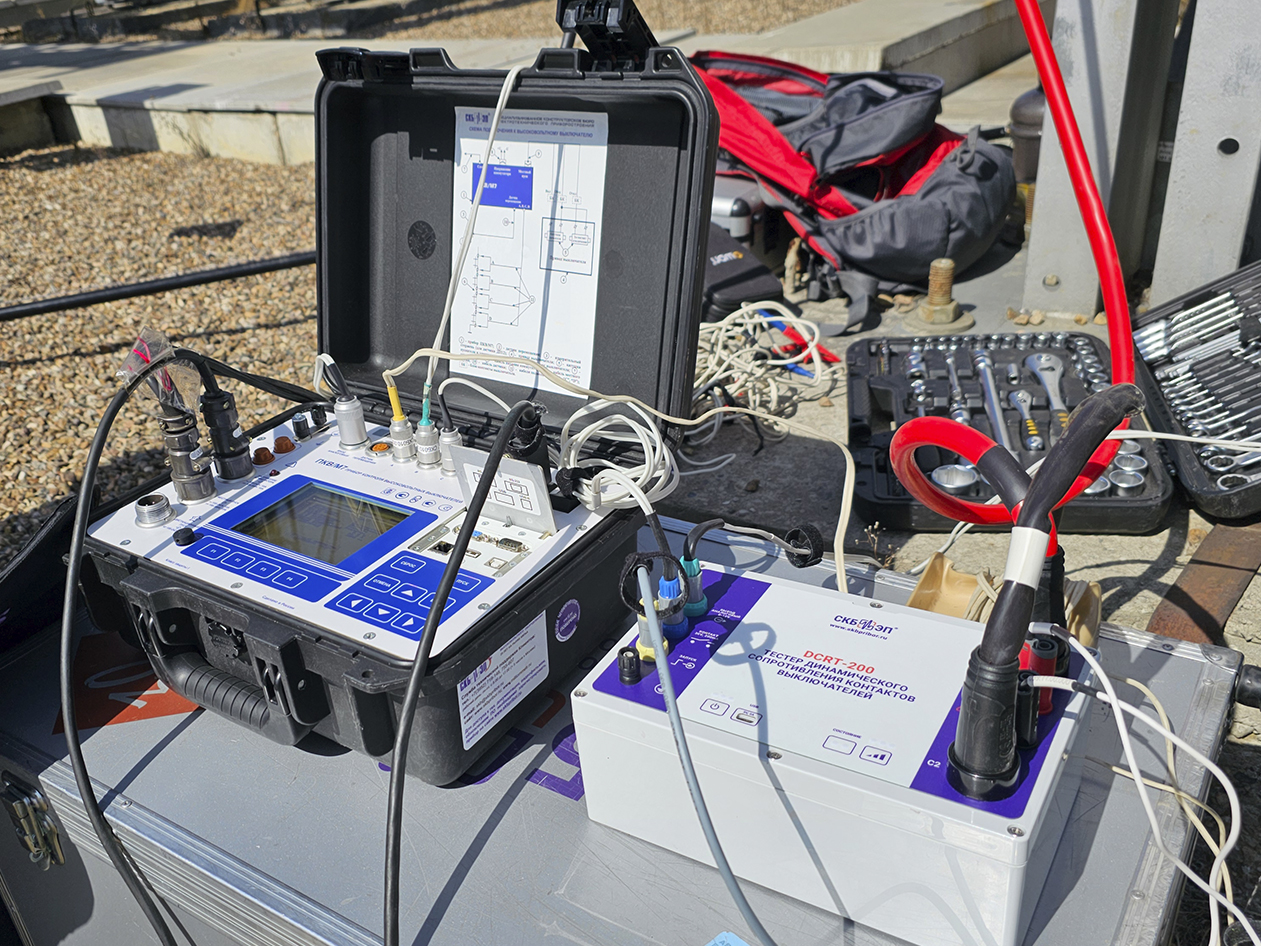

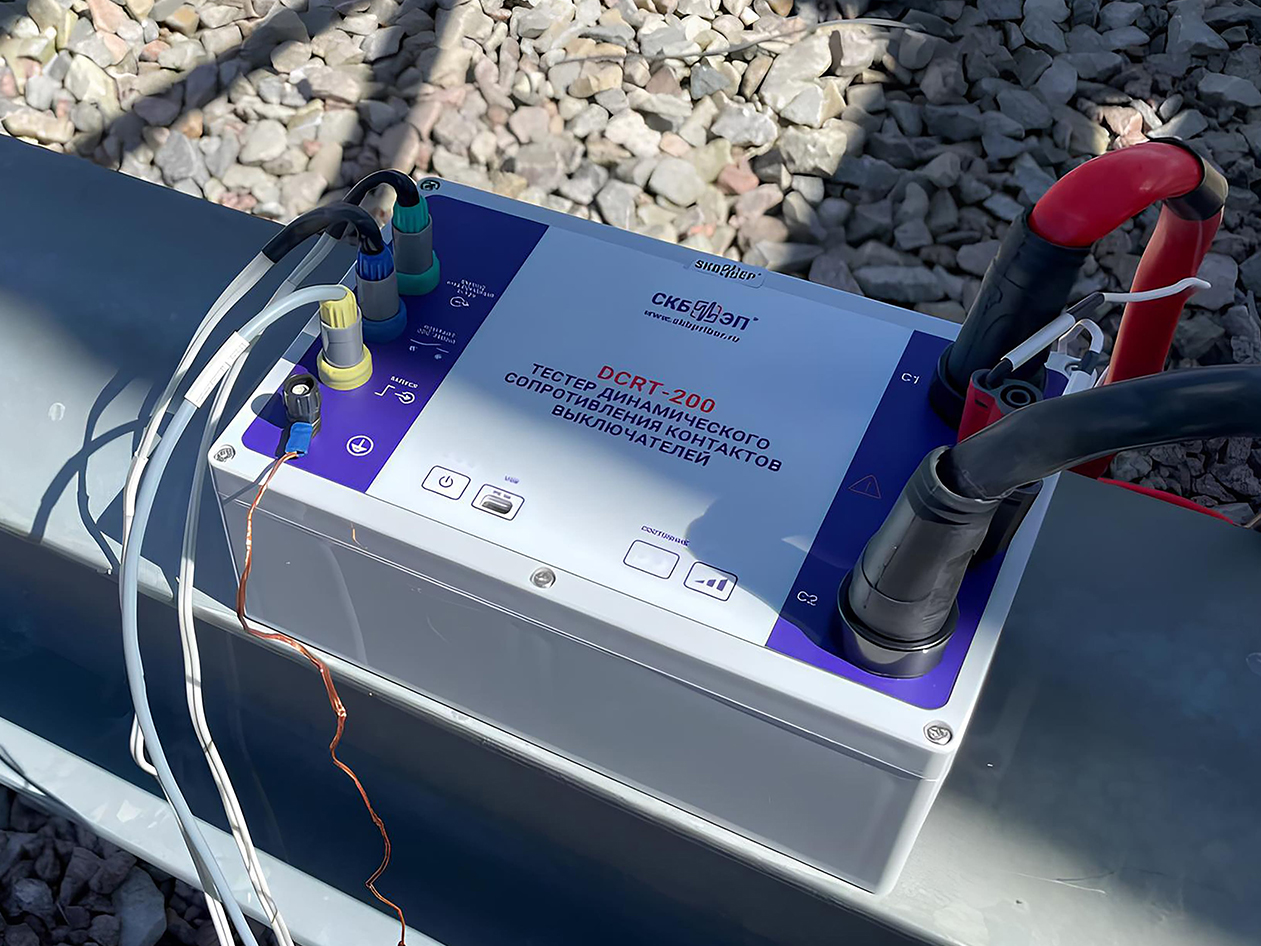

Работы проводились с использованием флагмана СКБ ЭП в линейке приборов для диагностики высоковольтных выключателей ПКВ/М7 и уникального прибора на российском рынке DCRT-200, который расширяет возможности приборов группы ПКВ и позволяет оценить состояние дугогасительной камеры без разбора выключателя (методом DCRM).

Каждая сторона внесла в работу свою экспертизу, что позволило позволил подобрать оптимальный способ проведения измерений и корректно настроить параметры обработки данных. В результате:

• повысилась повторяемость получаемых результатов;
• рассчитали корректные значения скоростей движения контактов;
• определили остаточную длину дугогасительного контакта.

Последний параметр особенно важен для оценки состояния дугогасительной камеры и прогнозирования дальнейшего ресурса контактов.

Таким образом, применение совместное применение комплекса приборов ПКВ/М7 с DCRT-200 позволило получить не только точные данные о работе механизма выключателя, но и дополнительную информацию о состоянии его дугогасительной части - фактически «заглянуть» внутрь выключателя без его без его вскрытия и связанных с этим трудозатрат.

Полученные результаты получили положительную оценку специалистов СВЭЛ. Новый подход к проведению измерений оказался более информативным и удобным для решения ряда задач.

Благодарим СВЭЛ за сотрудничество!

Совместные испытания и обмен опытом позволяют лучше понимать реальные задачи специалистов и находить диагностические и технологические решения под конкретное оборудование.
