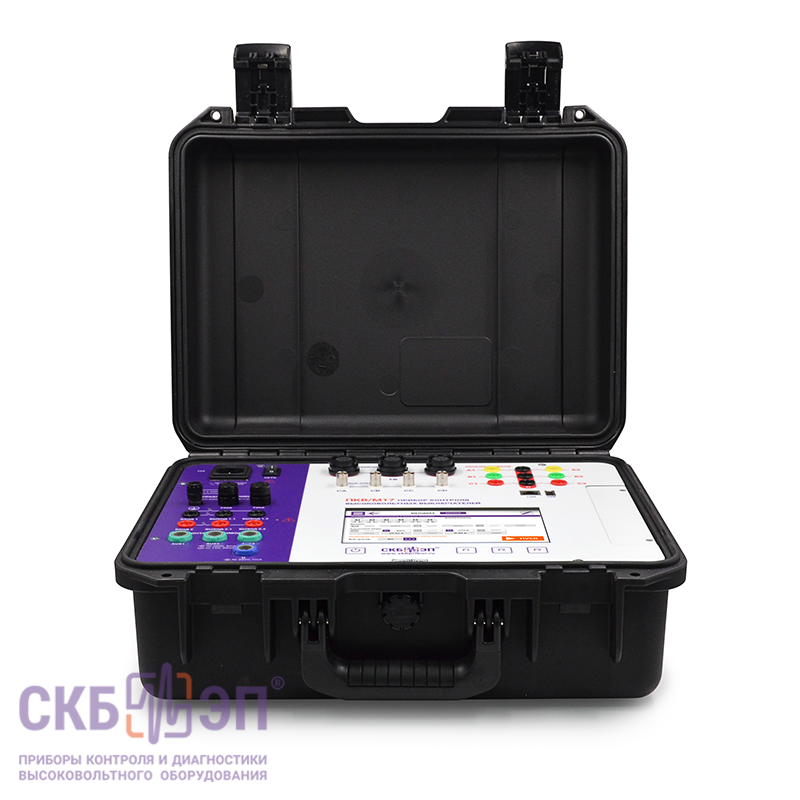

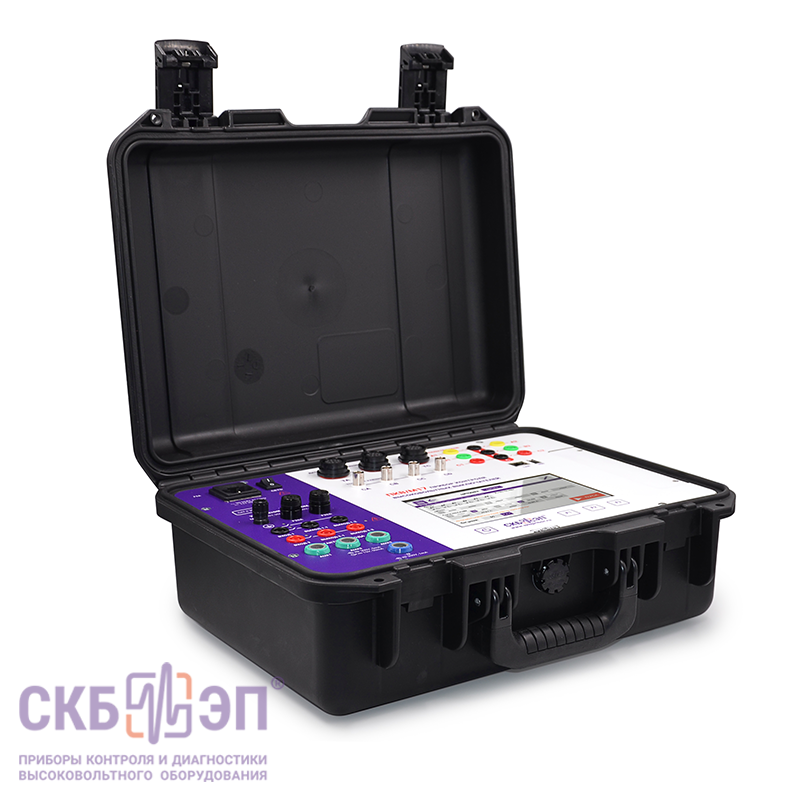

Новая разработка. Внесение в Госреестр РФ — декабрь 2026 г. Принимаем заявки на приобретение и бронирование!

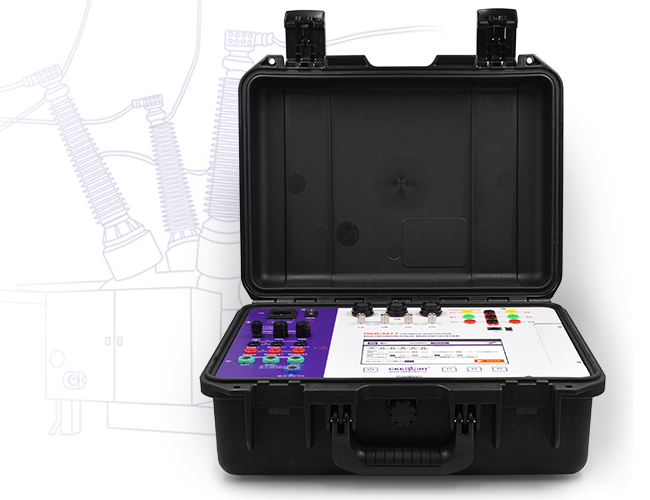

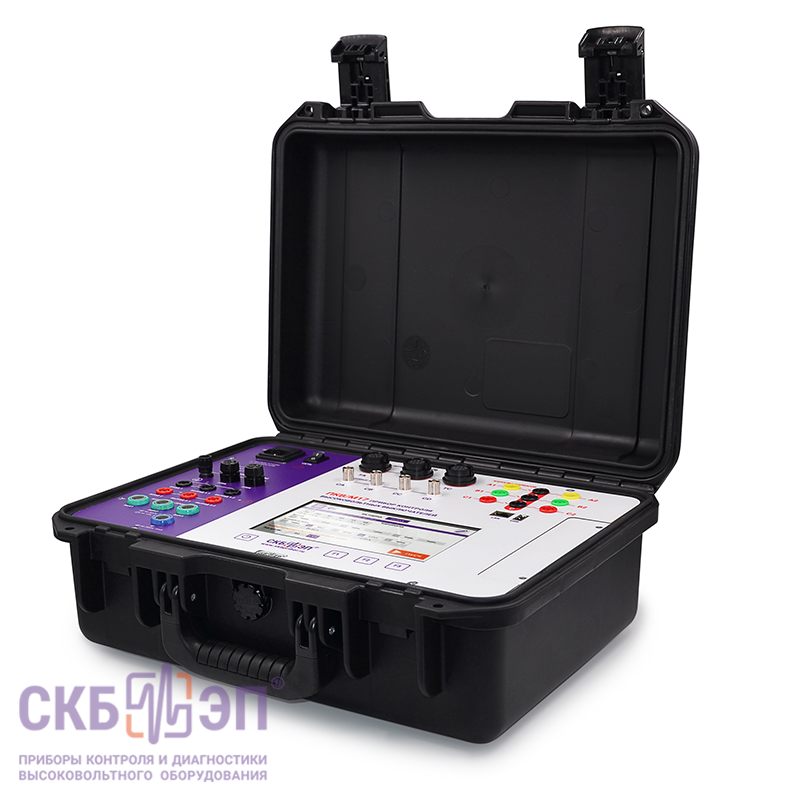

Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей от 6 до 500 кВ одновременно по 3 полюсам и до 6 разрывов на полюс, а также контроль временных характеристик отделителей и короткозамыкателей.
Одновременно могут выполняться следующие измерения и операции:
измерение времени срабатывания главных контактов и предвключенных резисторов;
регистрация и анализ токов катушек включения и отключения до 30А;
измерение перемещения подвижных частей выключателя с использованием датчиков углового и линейного перемещения

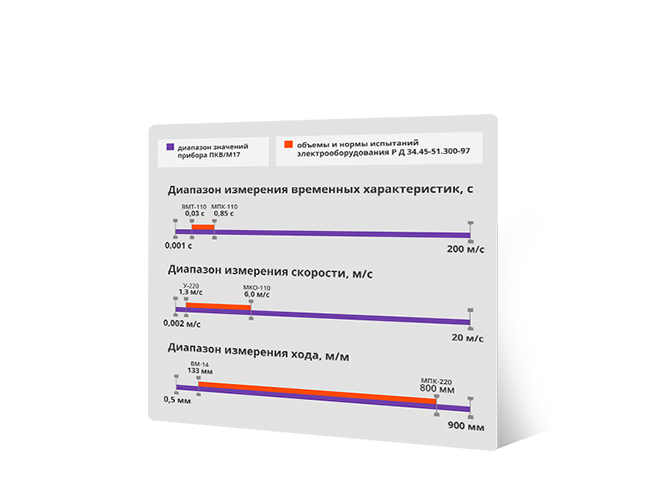

Использование прибора ПКВ/М17 позволяет получать достоверные временные, электрические и кинематические характеристики коммутационных аппаратов, что обеспечивает эффективную диагностику их технического состояния.
Количество дискретных каналов контроля контактов выключателя
6
6
4
3
3
Количество каналов датчиков перемещения
3
3
1
1
1
Режим первого отключения (FIRST TRIP)
Контроль предвключённых резисторов
Проверка механизма свободного расцепления
Проверка правильности работы механизма защиты от повторного включения (прыгания)
Проведение ресурсных испытаний
Подписывайтесь на сообщества СКБ ЭП во ВКонтакте,TelegramиMAX — делимся новым и полезным!
ПКВ/М17 позволяет измерять параметры времени до замыкания / размыкания контролируемых контактов, отделителей и короткозамыкателей — одновременно по 3 полюсам — до 2-х разрывов на полюс, либо по 1 полюсу — до 6-ти разрывов на полюс, в диапазоне от 0,01 до 200 с с шагом 0,05, 0,1 и/или 1 с.
Помимо контроля временных параметров, прибор обеспечивает измерение параметров скорости (до 20 м/с) и хода (до 900 мм) подвижных частей коммутационных аппаратов с использованием датчиков инкрементного (дискретного) и реостатного типов.
В стандартном комплекте прибора:
Линейный датчик ДП12 — предназначен для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1–900 мм. Разрешение — 0,5 мм, точность — ±1 мм.
Угловой датчик ДП21 — используется для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений — 0–360°, разрешение — 0,09°, точность — ±0,56°.
Дополнительно, по заказу:
Реостатный датчик ДП32 — предназначен для измерения линейного перемещения в вакуумных выключателях с открытым изоляционным корпусом. Диапазон измерений — 0,2–20 мм, точность — ±0,2 мм.
Важно! При комплектации прибора 3-мя датчиками одного типа контроль параметров скорости и хода может выполняться одновременно по 3 полюсам выключателя.
В зависимости от задачи, пользователь может выбрать внутренний или один из внешних способов запуска измерения:
По состоянию любого канала вспомогательный AUX ("сухой", "мокрый") с возможность выбора восходящего или нисходящего направления сигнала;
Прибор ПКВ/М17 обеспечивает точную регистрацию моментов переключения контактов с предвключёнными резисторами (PIR), что позволяет проводить детальный анализ работы коммутационного аппарата. Функция фиксирует временные параметры срабатывания PIR-контактов относительно основных контактов выключателя с высокой точностью.
Использование ПКВ/М17 позволяет своевременно выявлять отклонения в работе PIR-контактов, такие как несинхронность срабатывания или изменение временных характеристик. Это помогает предотвратить повреждение изоляции и продлить срок службы оборудования.
Благодаря данной функции повышается точность диагностики и надёжность контроля, что даёт возможность оптимизировать техническое обслуживание и снизить вероятность аварийных ситуаций.

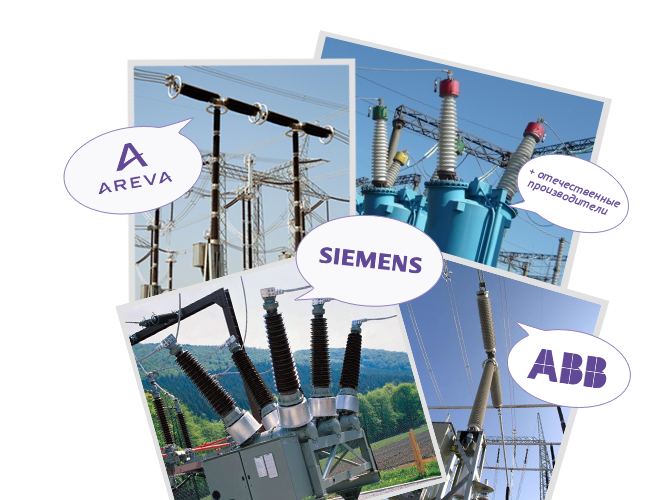

ПКВ/М17 может быть укомплектован крепёжными приспособлениями для установки
измерительных датчиков на все типы российских и зарубежных высоковольтных
выключателей (ABB, AREVA, ALSTOM, SIEMENS и др.).
Для заказа доступны два варианта:
Стандартный комплект — подходит для большинства выключателей российского
и советского производства. Базовое решение.
Дополнительный комплект — разработан для установки датчиков на
высоковольтные выключатели, преимущественно зарубежного производства.
Универсальное решение. Предусмотрена возможность приобретения крепёжных
приспособлений поштучно.
В случаях, когда конструкция объекта требует применения нестандартных
крепёжных элементов или специализированных измерительных шаблонов,
компания-производитель оказывает содействие в их:
проектировании;
изготовлении;
последующих испытаниях.
Это позволяет обеспечить корректное подключение прибора и проведение
измерений даже для оборудования с нестандартной конструкцией.
Чтобы быстро и точно подобрать необходимые элементы, воспользуйтесь
удобным онлайн-инструментом подбора — см. здесь.

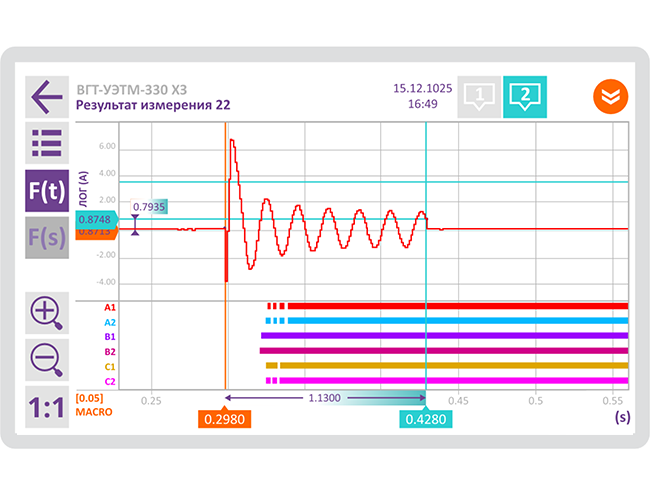

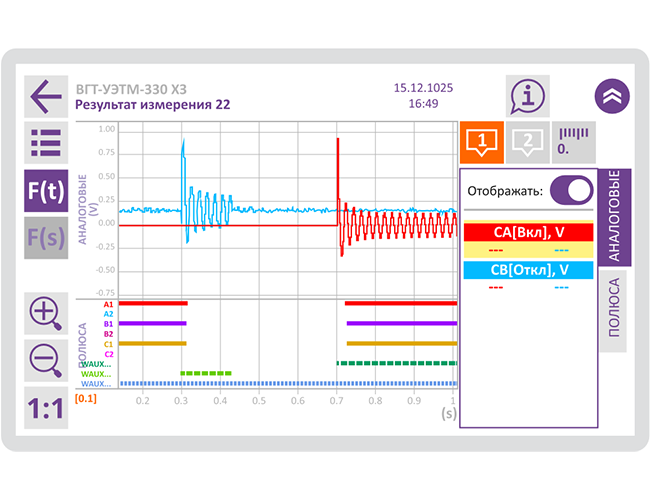

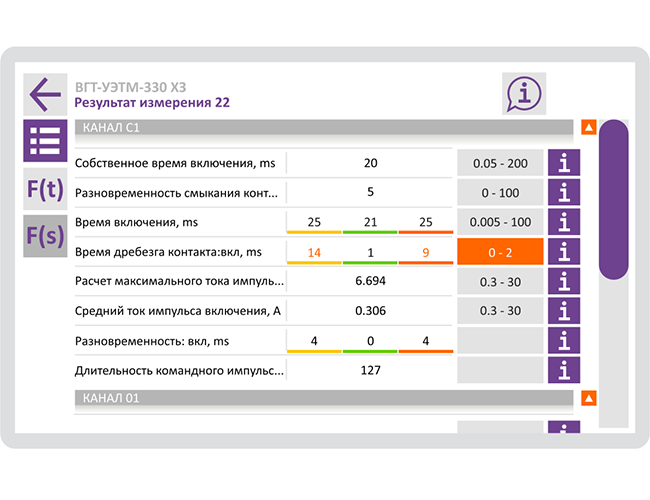

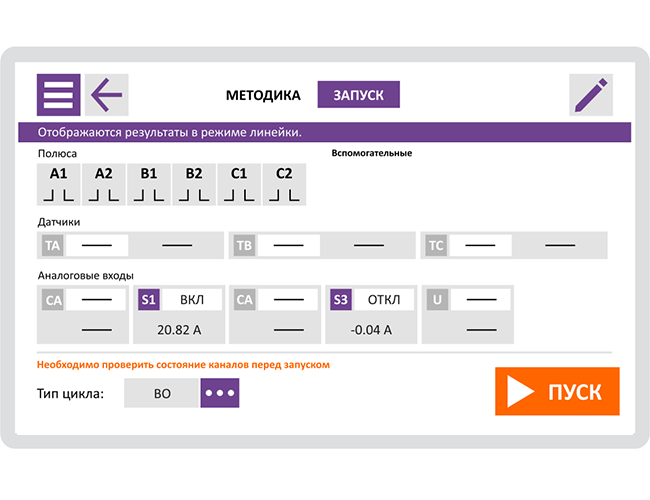

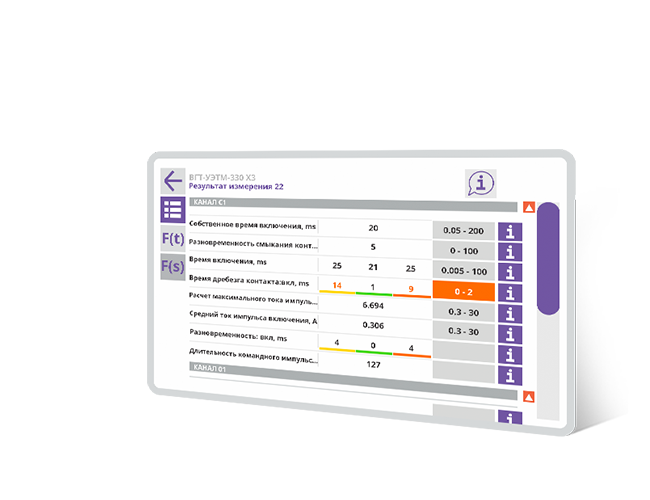

Результаты диагностики объекта выводятся в виде данных с измеренными и вычисленными параметрами для каждой операции цикла. При обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции.
В результатах приводятся такие данные, как:
параметры хода: полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок;
параметры времени: полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени;
параметры скорости: скорость при коммутации, расчет скорости на разных участках.

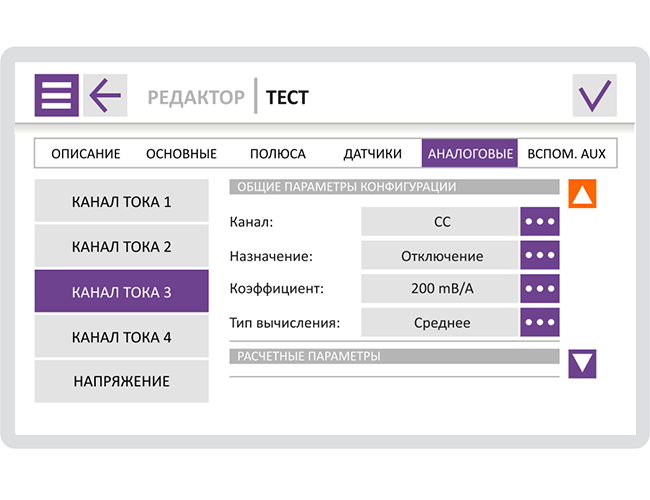

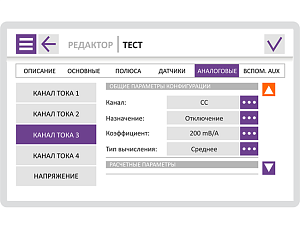

С помощью специальных шаблонов Пользователь может задавать паспортные значения измеряемого объекта. Если измеренное значение отличается от паспортного - прибор его выделит.
Дополнительную информацию о состоянии выключателя можно получить при анализе регистрируемых графиков, работа с которыми осуществляется с использованием курсоров и масштабирования.
Прибор ПКВ/М17 предназначен для диагностики высоковольтных выключателей и позволяет контролировать временные, скоростные и ходовые характеристики, выявляя отклонения в работе механизма.

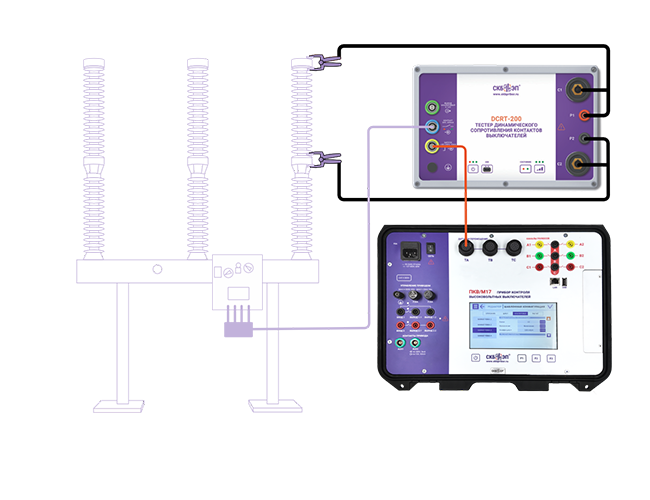

Для расширения диагностических возможностей может применяться тестер DCRT-200, который дополняет ПКВ/М17 функцией измерения динамического сопротивления контактов. Это позволяет дополнительно выявлять дефекты контактной системы, такие как износ, подгорание и ухудшение электрического контакта.
ПКВ/М17 - самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования, все настройки, расчеты и графики отображаются на дисплее.
Дополнительно, прибор может работать под управлением ПК в качестве измерительного блока или носителя информации, которую можно скопировать напрямую в ПК или на USB Flash. ПО находится на стадии финальной разработки.
Если Вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М17 гарантированно работает при температуре от -20 до +50 °С.
Характеристики
Значение
Количество каналов контроля контактов выключателя
6
Диапазон измерения и регистрации временных интервалов
0,001 ÷ 200 с
Точность
±10-4[1 + tx] c, где tx - измеряемый интервал времени, c
Диапазон измерения линейных перемещений
1 ÷ 900 мм
Точность
±[1+0,0005*Sx] мм, где Sx – измеряемое расстояние
Диапазон измерения угловых перемещений
0,2° ÷ 360°
Точность
±[0,2 + 0,001*ax]°, где ax - измеряемый угол, град.
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.

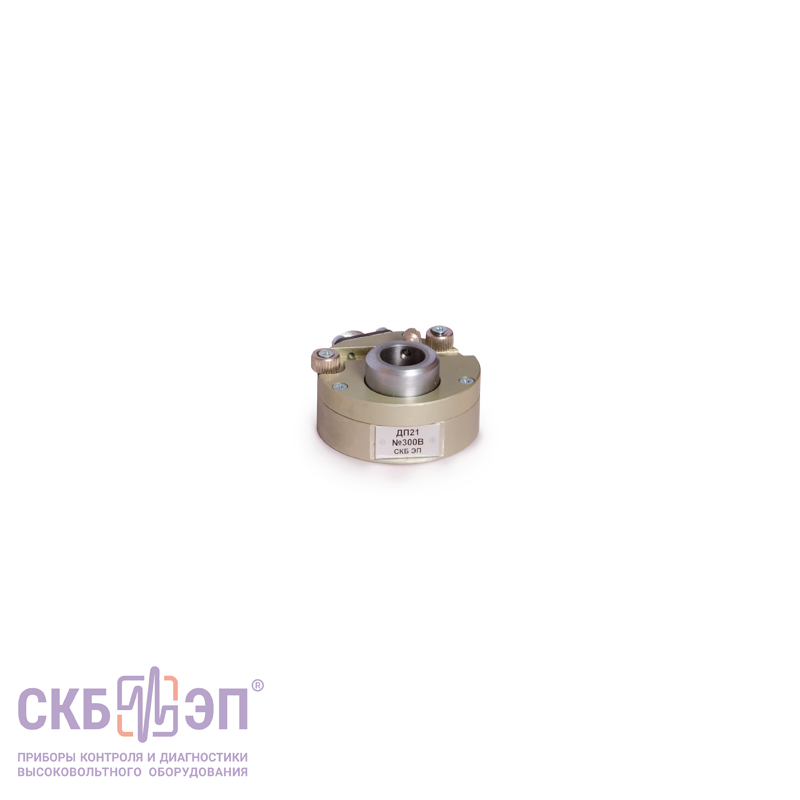

Датчик углового перемещения ДП21
009.00.00.000
Датчик углового перемещения ДП21
009.00.00.000
Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.

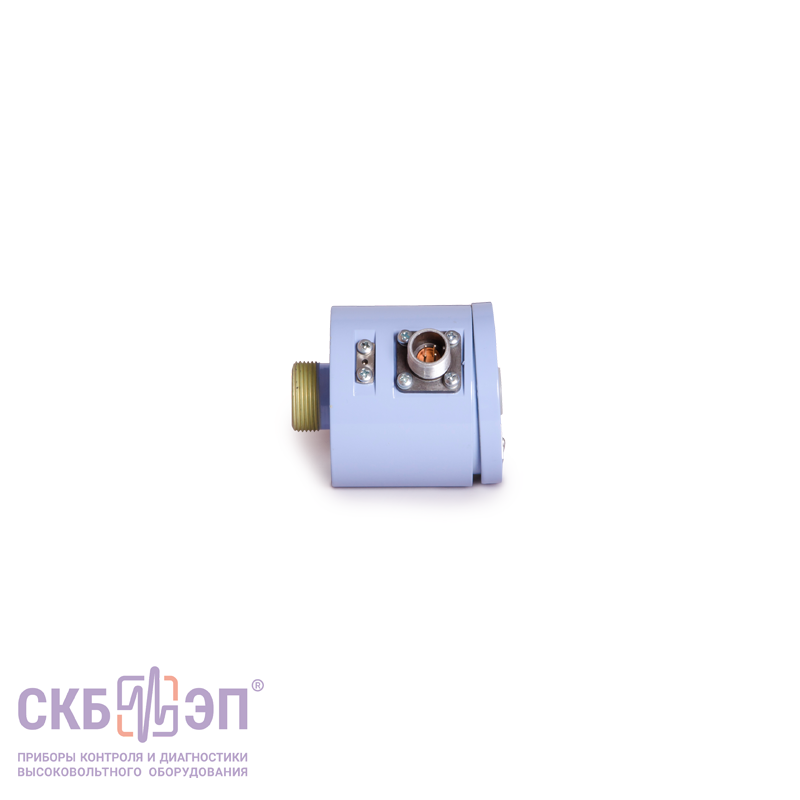

Датчик линейного перемещения ДП12
012.00.00.000-02
Датчик линейного перемещения ДП12
012.00.00.000-02
Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1÷900мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем.

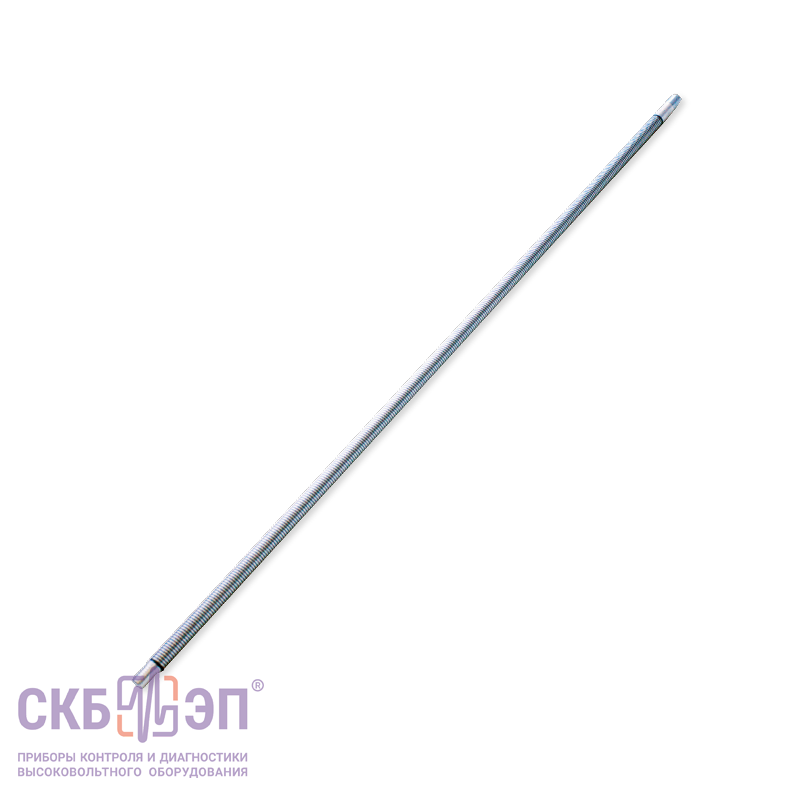

Стержень измерительный в футляре
012.03.00.000-02
Стержень измерительный в футляре
012.03.00.000-02
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. Длина 700 мм.
Комплект крепежных приспособлений для выключателей российского производства
Комплект крепежных приспособлений для выключателей российского производства
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.).
Перейдите по ссылке → для определения марок выключателей, под которые подходит комплект.

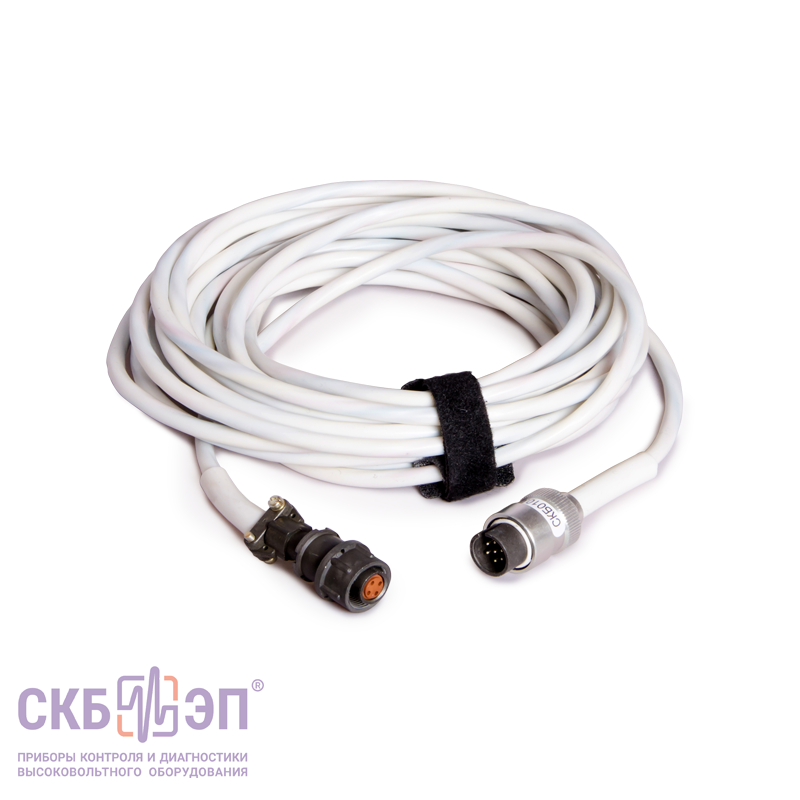

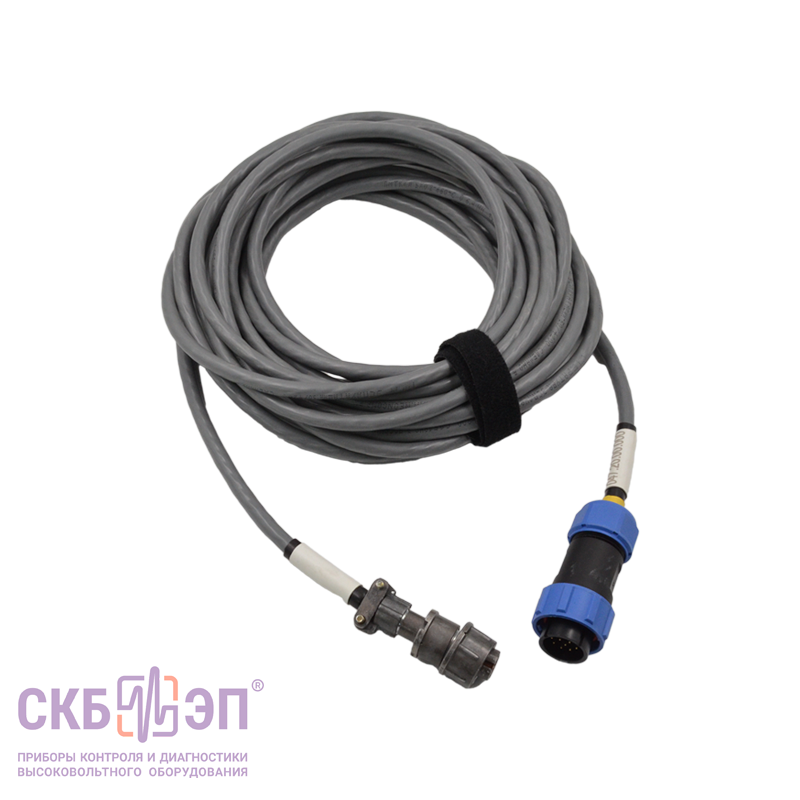

Кабель датчика
047.20.00.000
Кабель датчика
047.20.00.000
Для присоединения к прибору датчиков линейных и угловых перемещений ДП12 и ДП21. Длина 7 м.

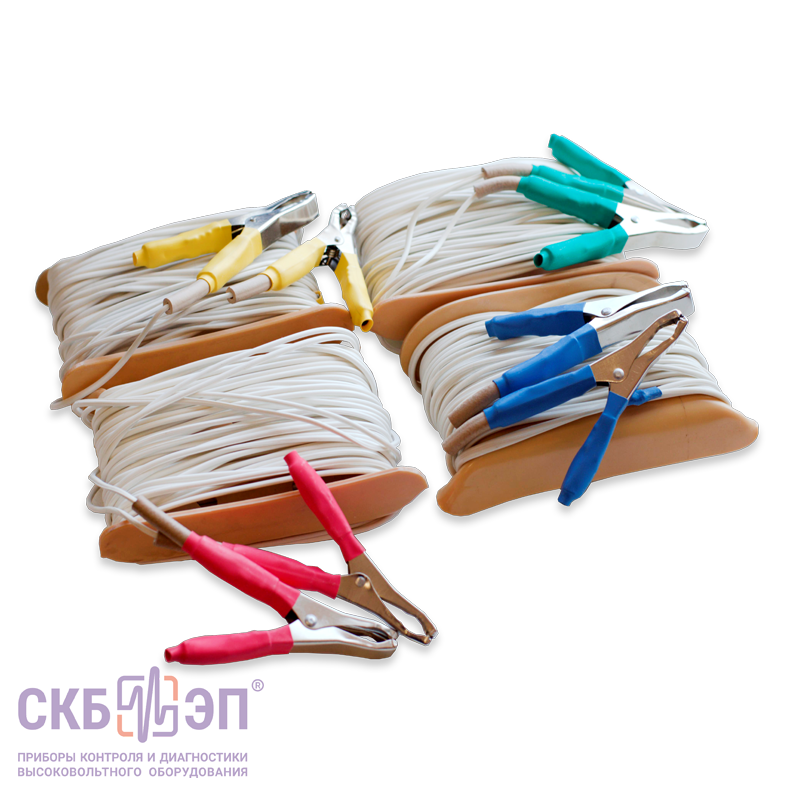

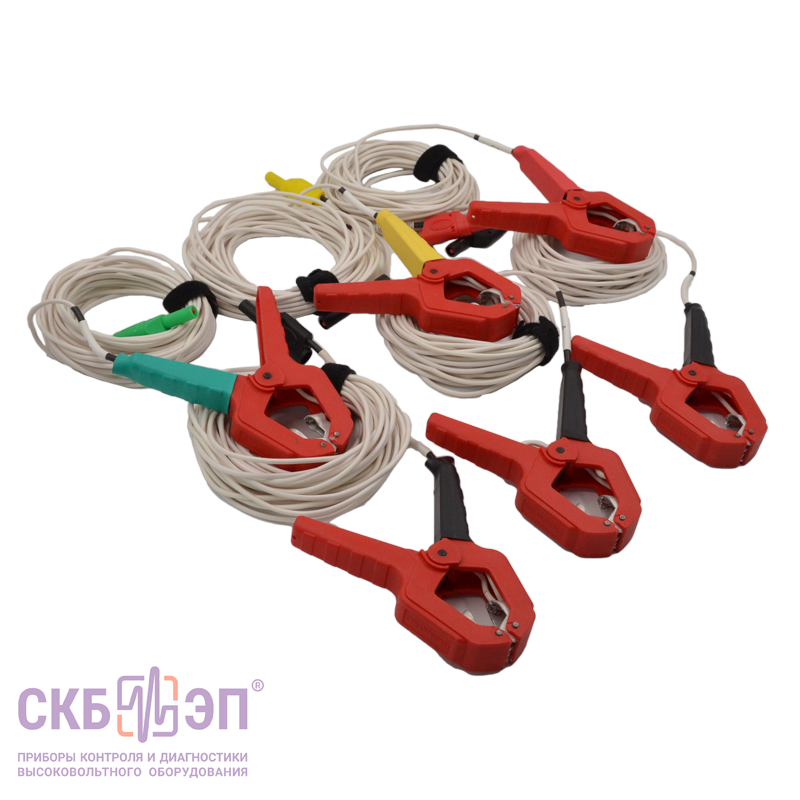

Кабели полюсов
047.11.00.000К
Кабели полюсов
047.11.00.000К
Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Длина 7,5 м.

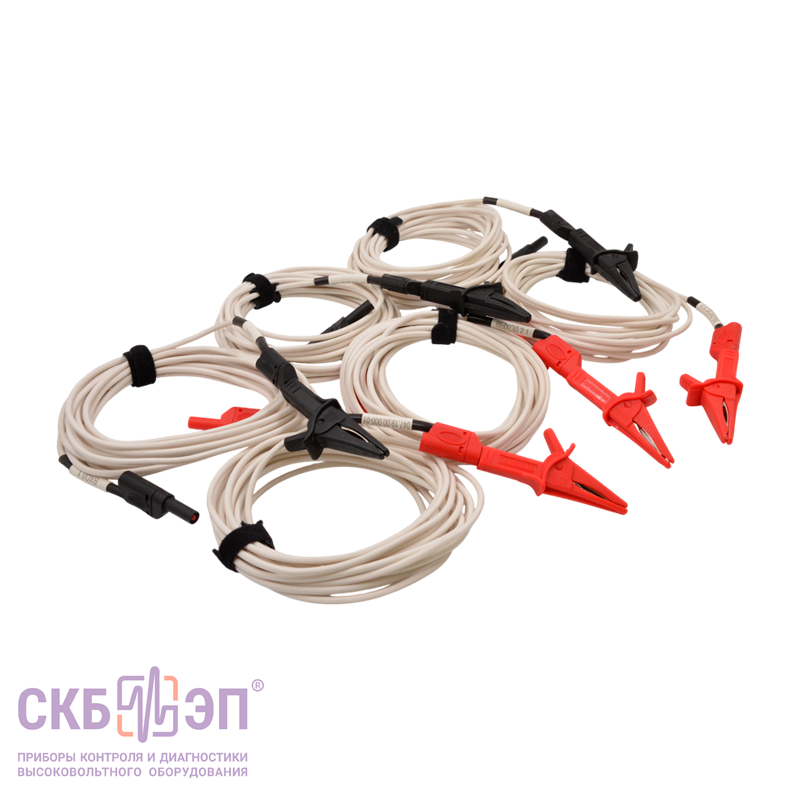

Кабель силового коммутатора
047.19.00.000К
Кабель силового коммутатора
047.19.00.000К
Для присоединения к цепями управления приводом высоковольтного выключателя. Длина 5м.

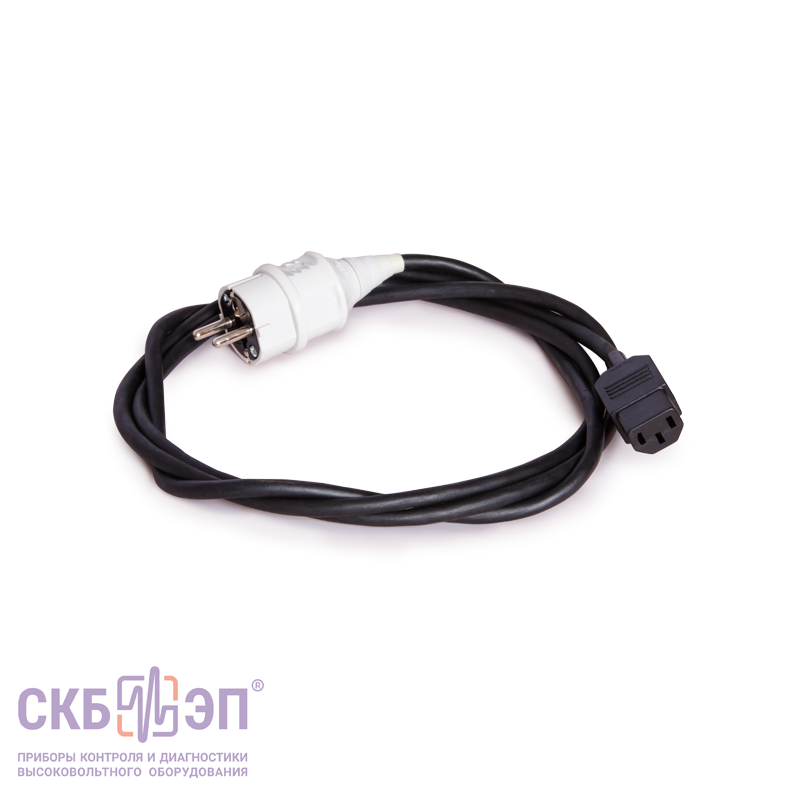

Кабель сетевой
018.09.00.000
Кабель сетевой
018.09.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция

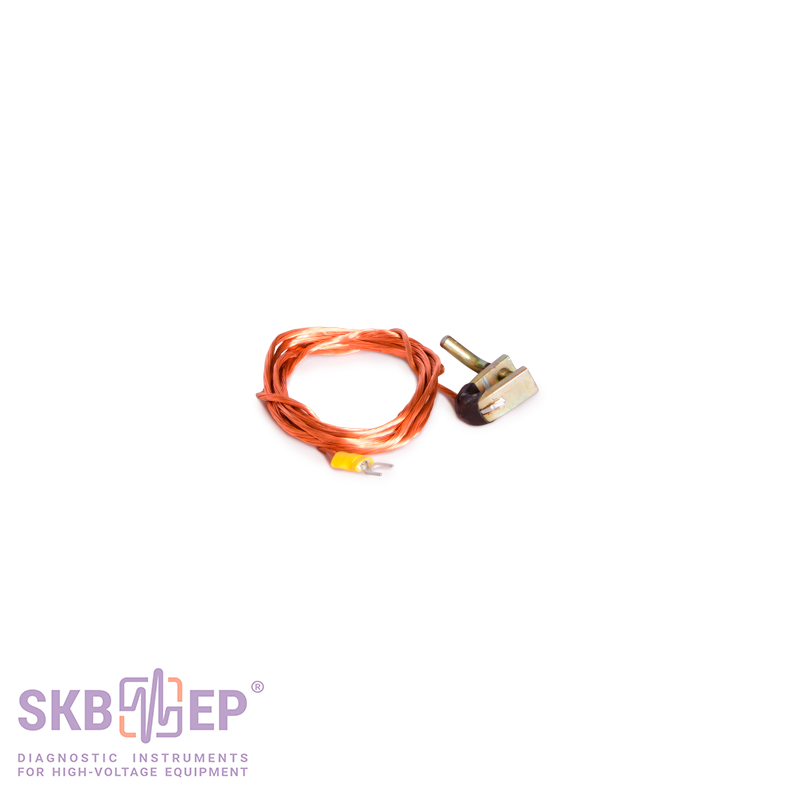

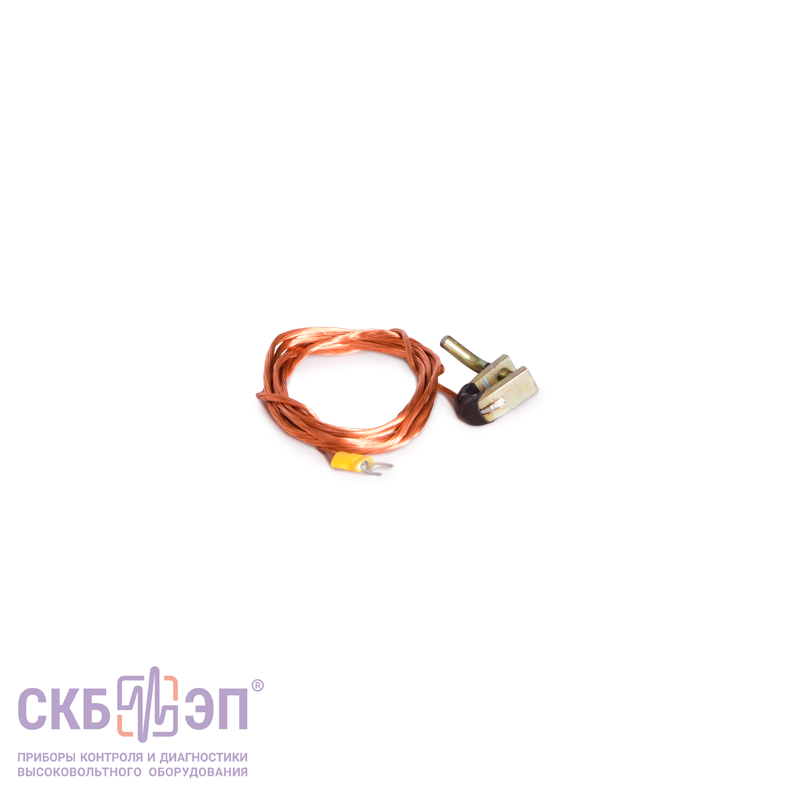

Провод заземления
010.01.00.000
Провод заземления
010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2 м.

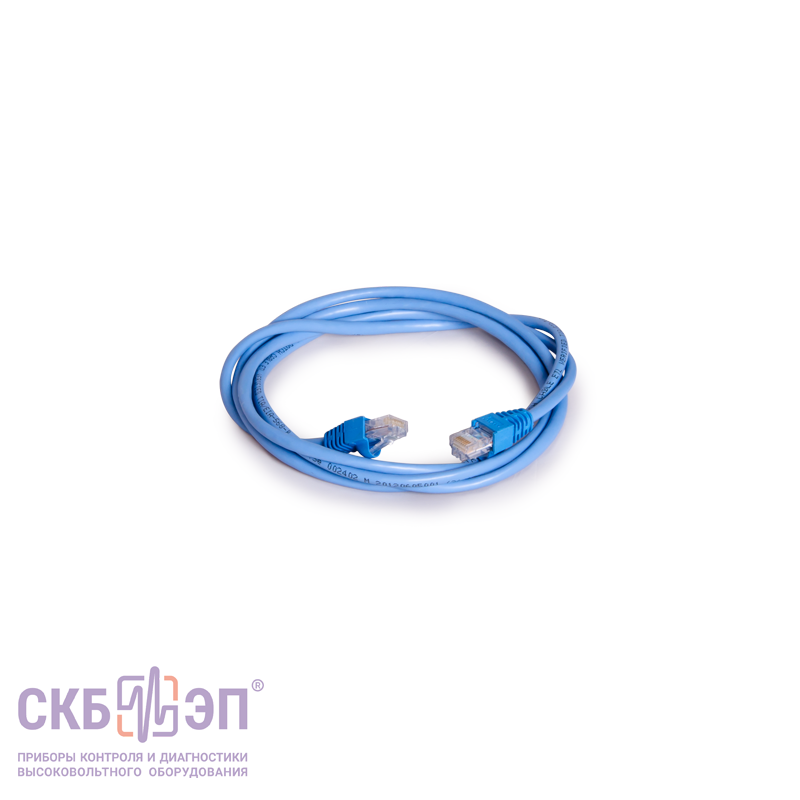

Кабель LAN
024.26.00.000
Кабель LAN
024.26.00.000
Для подключения прибора к компьютерной сети или ноутбуку. Длина 2 м.
Предохранитель 0505020 МХЕР (2 шт.)
Предохранитель 0505020 МХЕР (2 шт.)
Предохранителя для разъемов управления приводом.

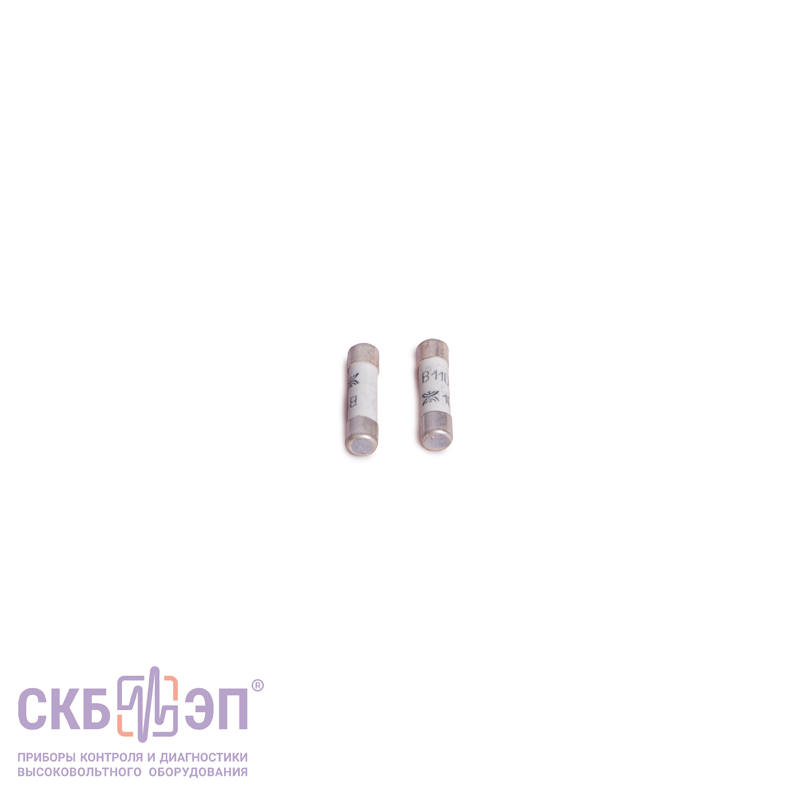

Предохранители ВП2Б-1В-2А (2шт.)
Предохранители ВП2Б-1В-2А (2шт.)
Для защиты источника питания.

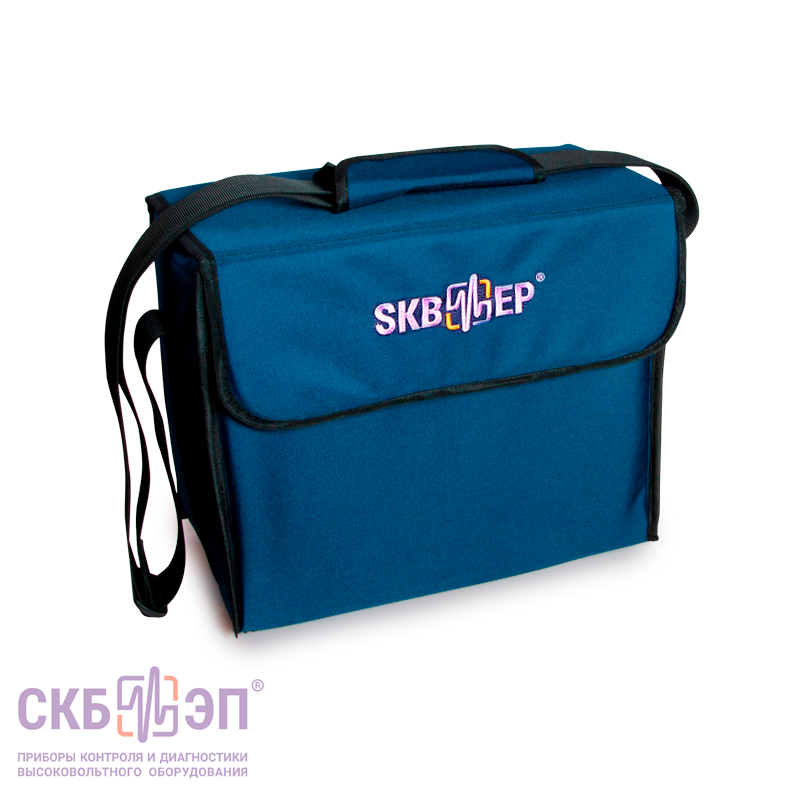

Сумка
147.06.00.000
Сумка
147.06.00.000
Удобная, прочная и износостойкая сумка для транспортировки.
Дополнительная комплектация для одновременного контроля по 3 фазам (по заказу)
Доукомплектация еще двумя датчиками (на выбор! ДП12 и/или ДП21) позволяет проводить измерения линейного перемещения подвижных частей высоковольтного выключателя одновременно по 3 фазам (в комплекте паспорта и сертификаты о калибровке). Для работы датчиков необходимы измерительные стержни на выбор – см. ниже.
Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используются совместно с измерительным стержнем.
В стандартной комплектации прибора
датчик ДП12 (1 шт.)
Доукомплектация еще двумя датчиками (на выбор! ДП12 и/или ДП21) позволяет проверять параметры хода и скорости выключателя одновременно по 3 фазам (в комплекте паспорт и сертификат о калибровке).
Диапазон измерений 0 ÷ 360°. Разрешение 0,09°.
В стандартной комплектации прибора датчик ДП21 (1 шт.)
Стержень измерительный в футляре
012.03.00.000/-01/-02
Стержень измерительный в футляре
012.03.00.000/-01/-02
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
По заказу длина 550 мм и 1000 мм. В стандартной комплектации длина 700 мм.
Для контроля по трем фазам при использовании датчиков ДП12 необходимо три стержня.

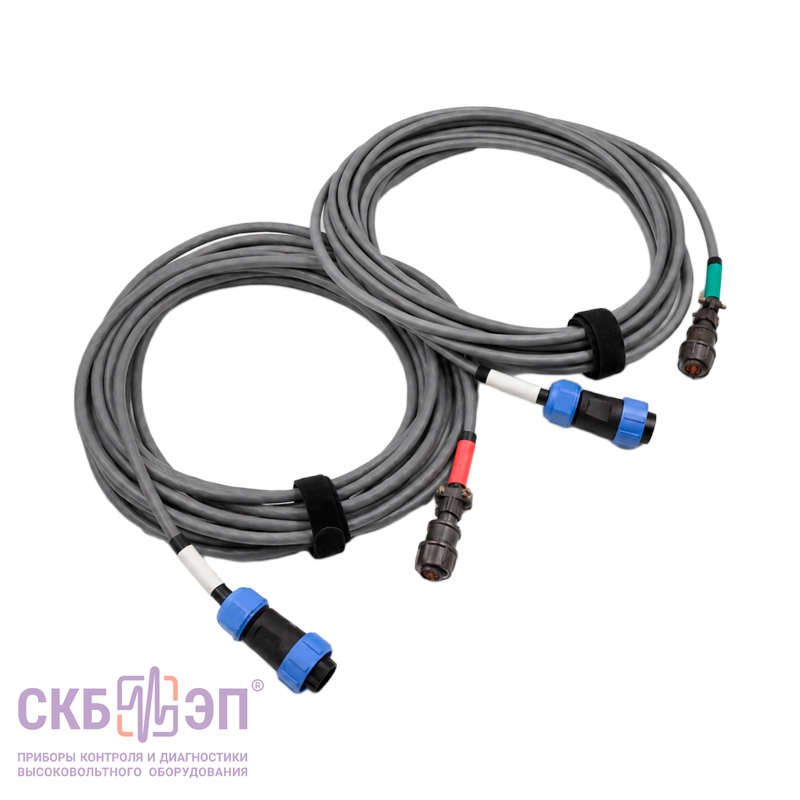

Кабель датчика (2 шт.)
047.20.00.000-01/-02
Кабель датчика (2 шт.)
047.20.00.000-01/-02
Доукомплектация кабелями позволяет подключить датчики ДП12 и/или ДП21 и проводить контроль параметров одновременно по 3 фазам.
В стандартной комплектации прибора 1 кабель датчика.
Дополнительная комплектация (по заказу)
Фото
Наименование, Индекс
Применение

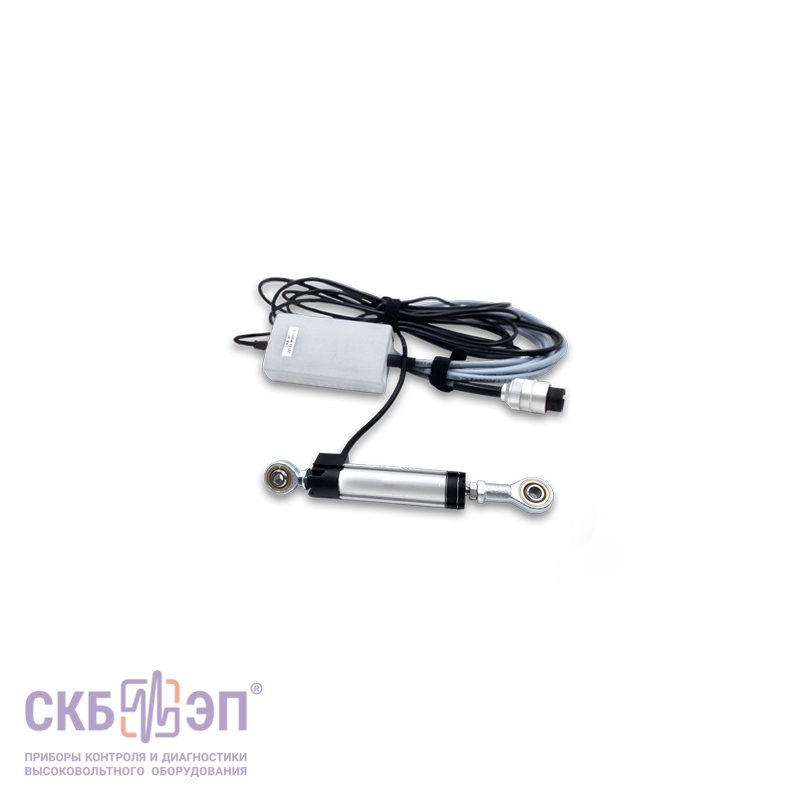

Реостатный датчик ДП32
026.22.00.000
Реостатный датчик ДП32
026.22.00.000
Для измерения линейного перемещения вакуумных выключателях с открытым изоляционным корпусом в диапазоне 0,2 – 20 мм. Точность ±0,2 мм. Применяется с переходником 026.24.00.000, который идет в комплекте с датчиком.
Кабель полюсов
047.11.00.000К
Кабель полюсов
047.11.00.000К
Для выключателей с двумя разрывами на фазу необходимо доукомплектовать дополнительными кабелями полюсов. Зев 50 мм. Длина 7,5 м.

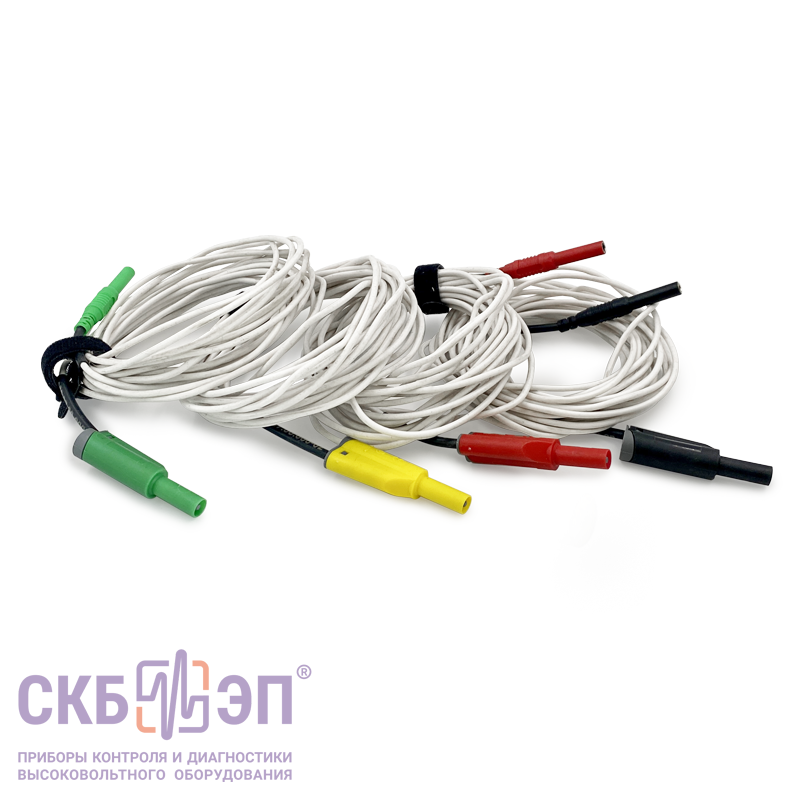

Удлинитель кабеля полюсов
058.07.00.000К
Удлинитель кабеля полюсов
058.07.00.000К
Комплект удлинителей для увеличения длины кабелей полюсов из стандартной комплектации. Длина 5 м.

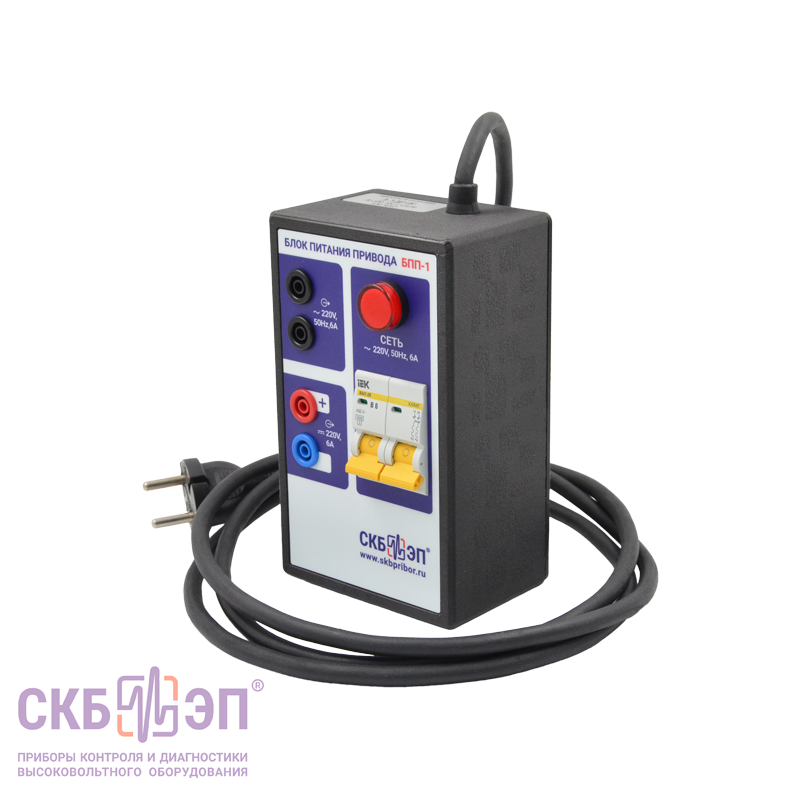

Блок питания привода
053.13.00.000
Блок питания привода
053.13.00.000
Для управления приводом постоянным и переменным токами при внутреннем запуске и заводки пружин в приводах высоковольтных выключателей, поставляется совместно с кабелем 047.19.00.000 - 2 шт. Длина 5 м.

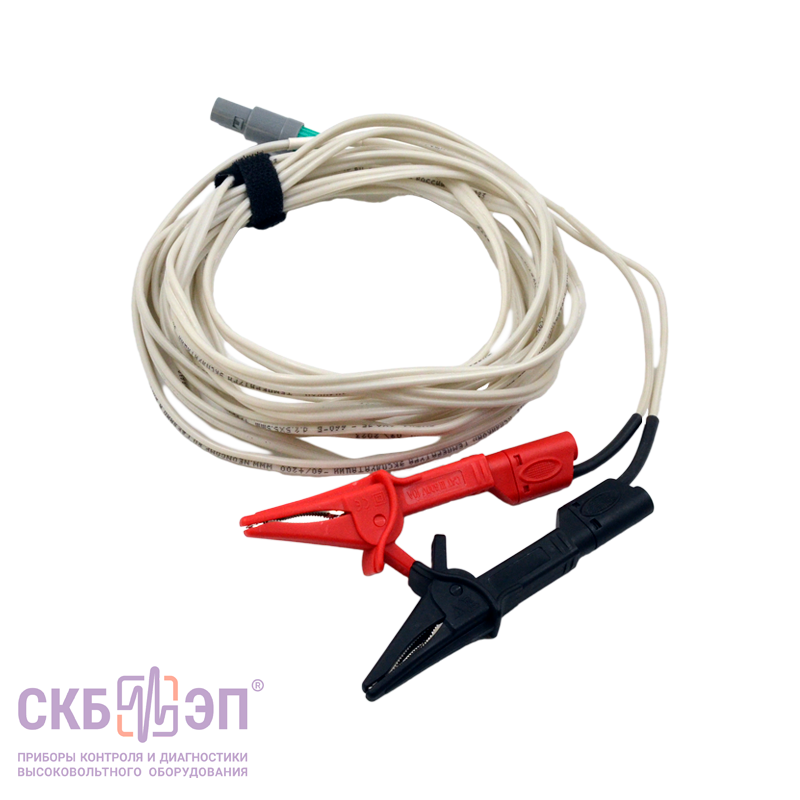

Кабель вспомогательных каналов
047.23.00.000
Кабель вспомогательных каналов
047.23.00.000
Для регистрации моментов подачи/снятия электрического напряжения, для регистрации моментов замыкания/размыкания различных контактов привода выключателя.
Длина 5 м.
Кабель удлинитель вспомогательных каналов
047.24.00.000
Кабель удлинитель вспомогательных каналов
047.24.00.000
Для возможности расположить прибор ПКВ/М17 на расстоянии более 5 метров от привода выключателя.
Длина 5м
Удлинитель кабеля датчика
047.18.00.000К
Удлинитель кабеля датчика
047.18.00.000К
Для увеличения длины кабеля датчика. Длина 5 м.
Комплект крепежных приспособлений для выключателей отечественного и зарубежного производства
Комплект крепежных приспособлений для выключателей отечественного и зарубежного производства
Доукомплектация крепёжными приспособлениями позволяет прикрепить датчики ДП12 и ДП21 к 3 фазам одновременно (зажимы, площадки, переходники и пр.).
Возможно штучное приобретение или по необходимости.
Перейдите по ссылке → для определения марок выключателей, под которые подходит комплект.

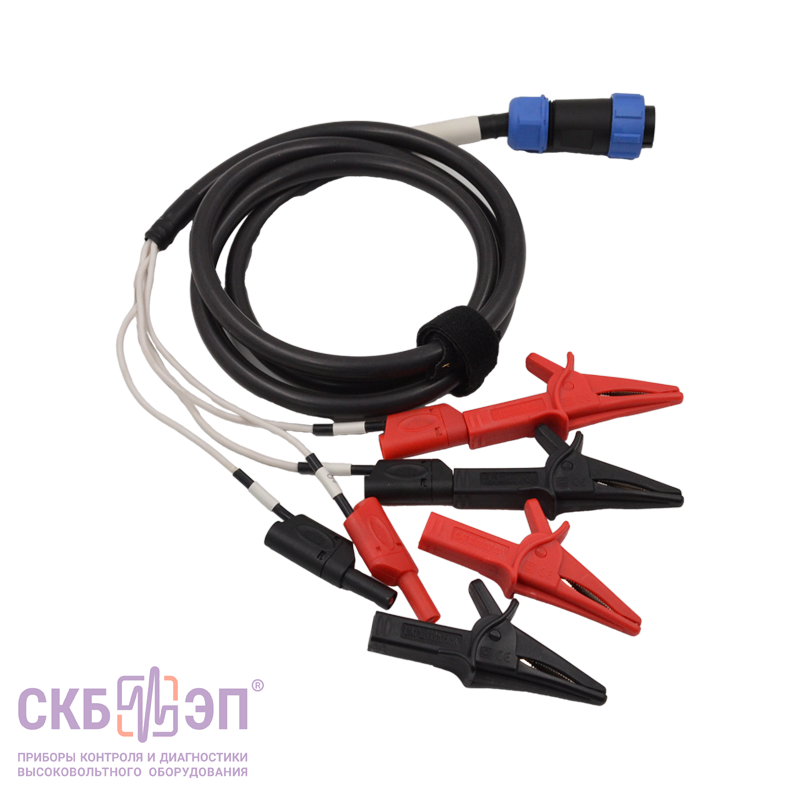

Кабель для калибровки аналоговых датчиков
047.41.00.000
Кабель для калибровки аналоговых датчиков
047.41.00.000
Кабель для калибровки каналов аналоговых датчиков предназначен для проверки метрологических характеристик каналов аналогов датчиков прибора ПКВ/М17 при проведении поверки или калибровки.
Длина 1,5 м.
Рекомендованное оборудование к совместному применению
Фото
Наименование, Индекс
Применение
DCRT-200
059.00.00.000
DCRT-200
059.00.00.000

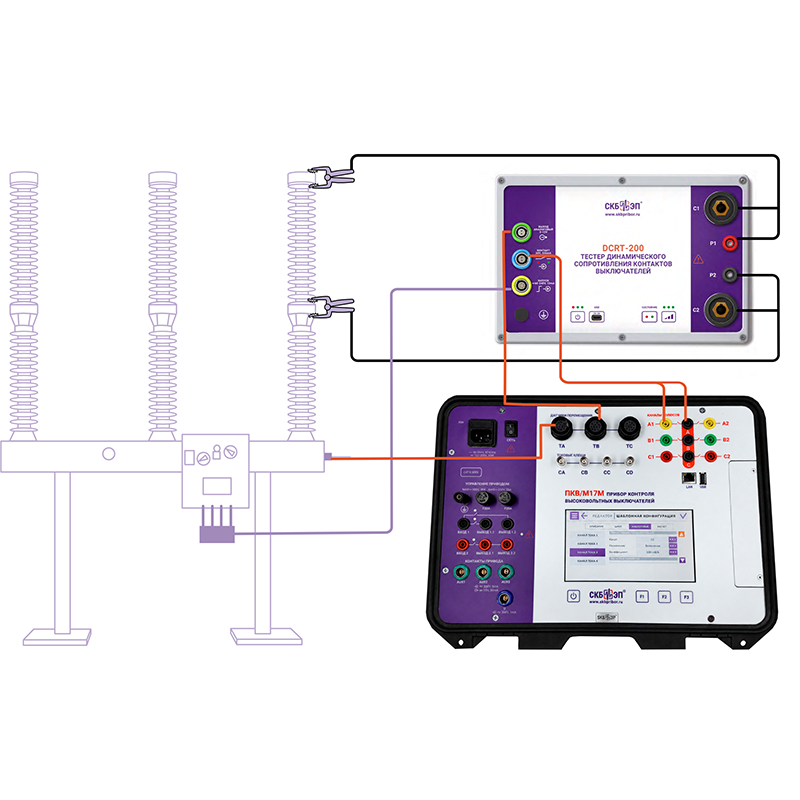

Тестер динамического сопротивления контактов выключателей, который предназначен для диагностики дугогасительных камер элегазовых (SF6) выключателей методом DCRM.

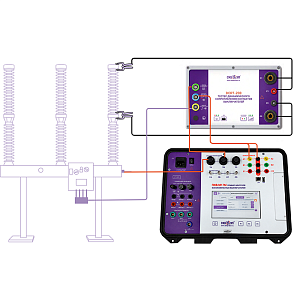

Совместная работа DCRT-200 c ПКВ/М17 позволяет проводить диагностику комплексно и дополнительно выявлять дефекты контактной системы.

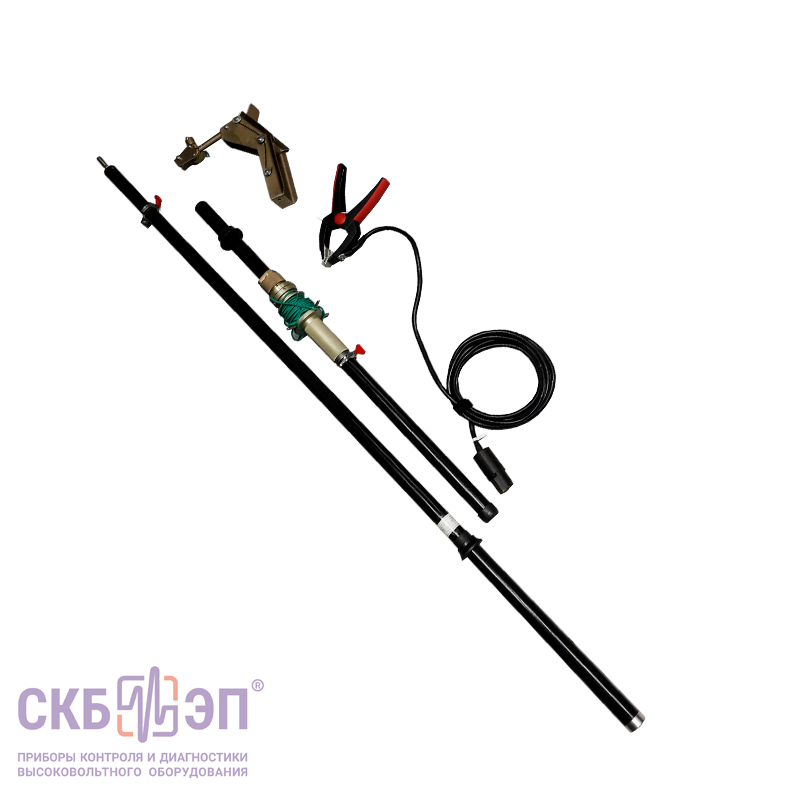

Штанга-манипулятор
010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор
010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор предназначена для присоединения кабелей полюсов с земли/с крышки бака к вводам высоковольтного оборудования, без применения лестниц и подъемников.
В стандартную комплектацию входит два кабеля-удлинителя, выполненные по четырехпроводной схеме с пропускной способностью измерительного тока до 100 А и длиной 3,3 м.
С одной стороны кабели-удлинители имеют зажим типа «крокодил» с токовым и потенциальным контактом для крепления к оборудованию, а с другой – измерительную площадку с токовым и потенциальным контактом для присоединения измерительных кабелей прибора с земли / крышки бака.
Штанга-манипулятор выпускается в трех размерах:
• ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
• ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
• ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг).
Кабели-удлинители (комплект 2 шт.)
010.41.08.000
Кабели-удлинители (комплект 2 шт.)
010.41.08.000
Дополнительный комплект из двух кабелей-удлинителей
к стандартной комплектации Штанги-манипулятор позволит выполнить одновременное подключение к 4 вводам высоковольтного оборудования. Масса 1,72 кг. В комплекте – 2 шт.
Кабели-удлинители (комплект 4 шт.)
010.41.08.000
Кабели-удлинители (комплект 4 шт.)
010.41.08.000
Дополнительный комплект из четырех кабелей-удлинителей к стандартной комплектации Штанги-манипулятор позволит выполнить одновременное подключение к 6 вводам высоковольтного оборудования. Масса 3,44 кг. В комплекте – 4 шт.
