Диагностика устройств РПН силовых трансформаторов
сравнитьПо данным одной из ведущей инжиниринговой компании электрической отрасли ОРГРЭС на долю РПН отведено 13,5 % согласно анализу повреждаемости трансформаторов 35-750 кВ. На основании данных филиала МРСК "Сибири" "Красноярскэнерго" более 23% всех повреждений трансформаторов 35 кВ связанны с устройством РПН.
Одной из причин повреждения РПН являются нарушения в работе контакторов и переключателей, подгары контактов контакторных устройств, заклинивания механизмов контакторов, утрата механической прочности стальными деталями и бумажно-бакелитовым валом.

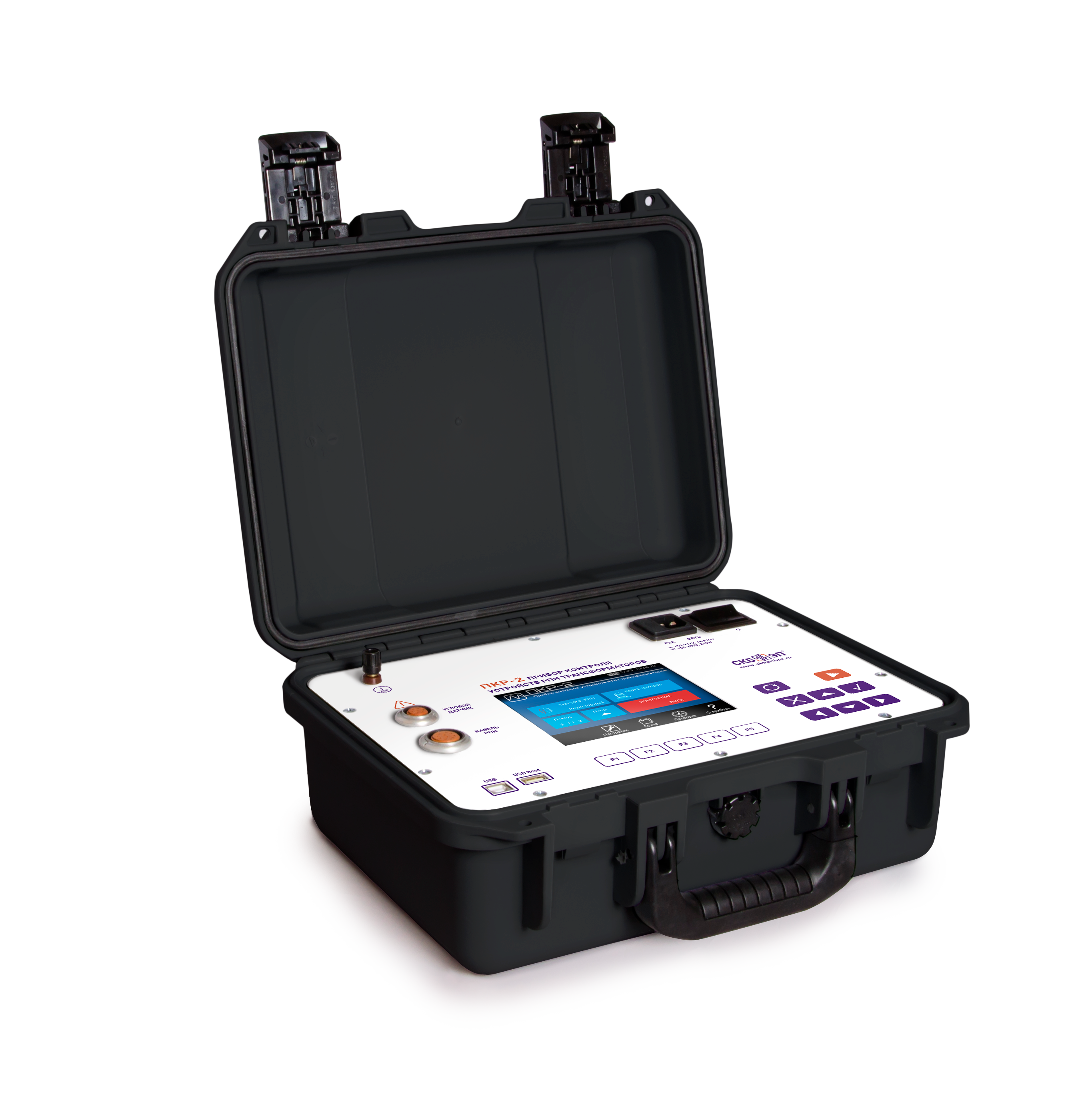

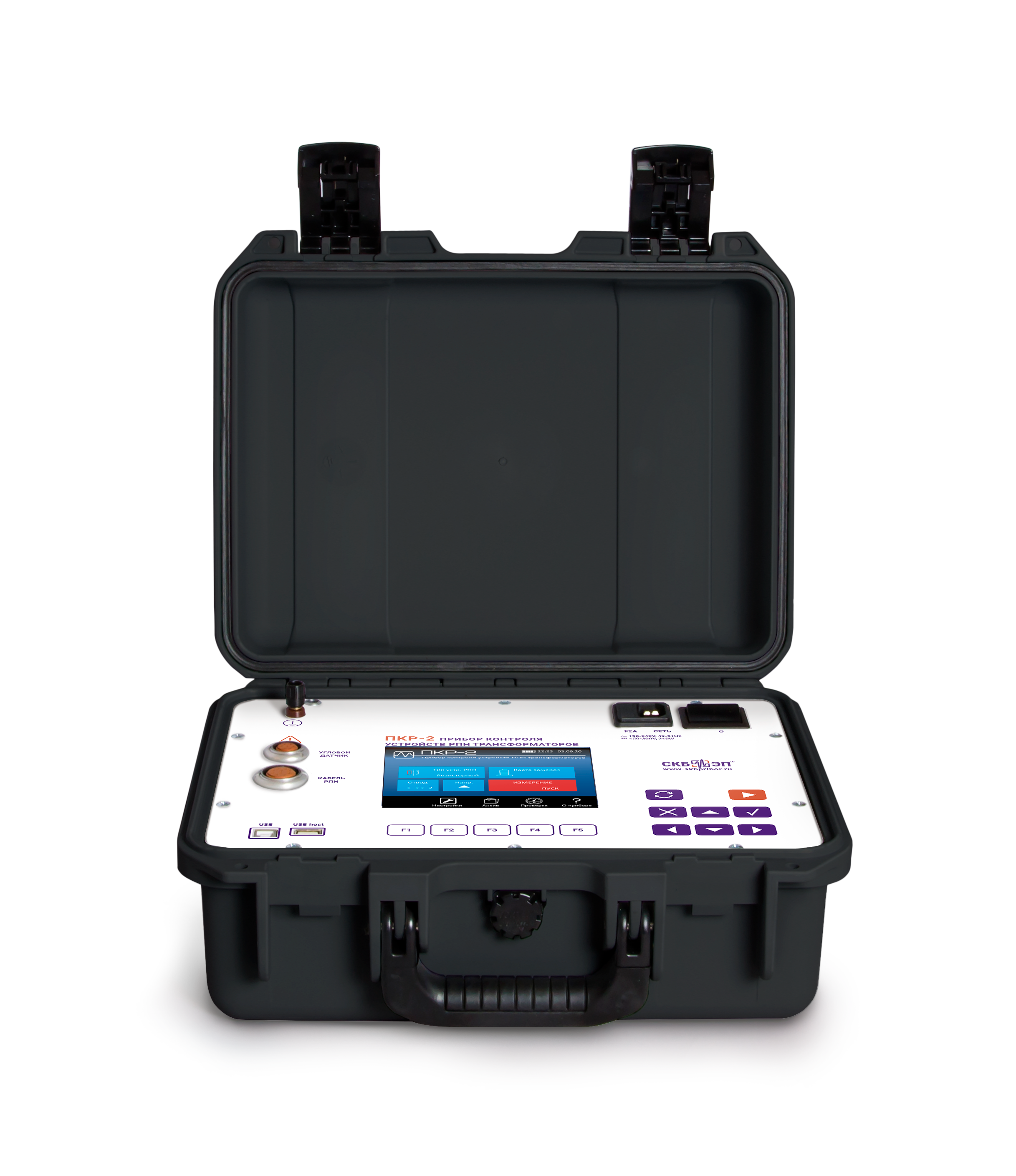

Для выявления причины неисправности устройства РПН и автоматизации процесса диагностики компания СКБ ЭП реализует 2 специализированных прибора для их диагностики: ПКР-2М и ПКР-2, основополагающей функцией которых является возможность снятия осциллограмм работы контакторов (разборным и безразборным методом DRM) и снятие круговых диаграмм одновременно по всем фазам. Результаты выдаются в графическом или табличном виде.

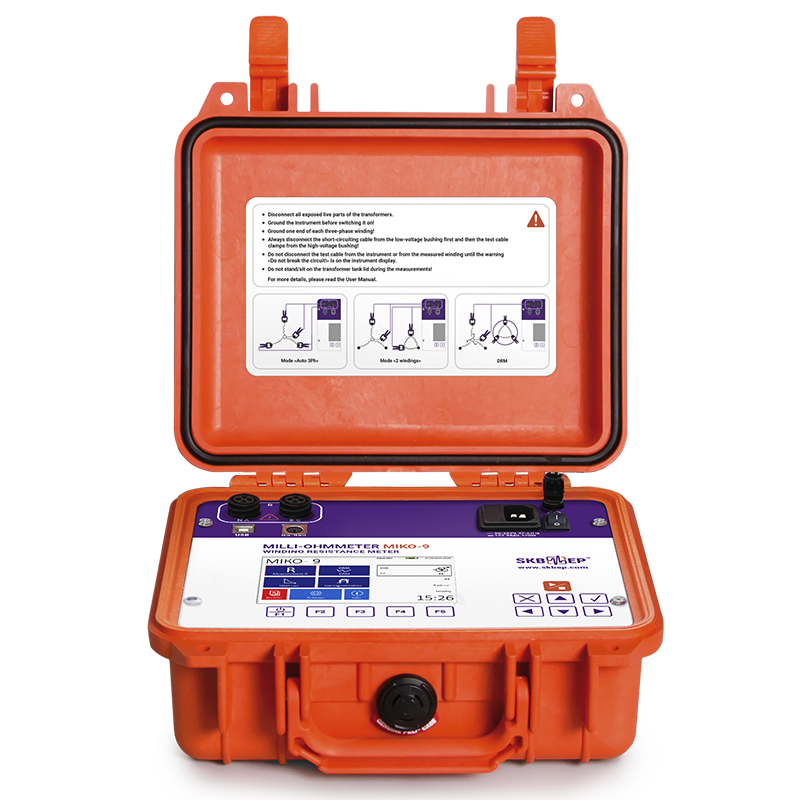

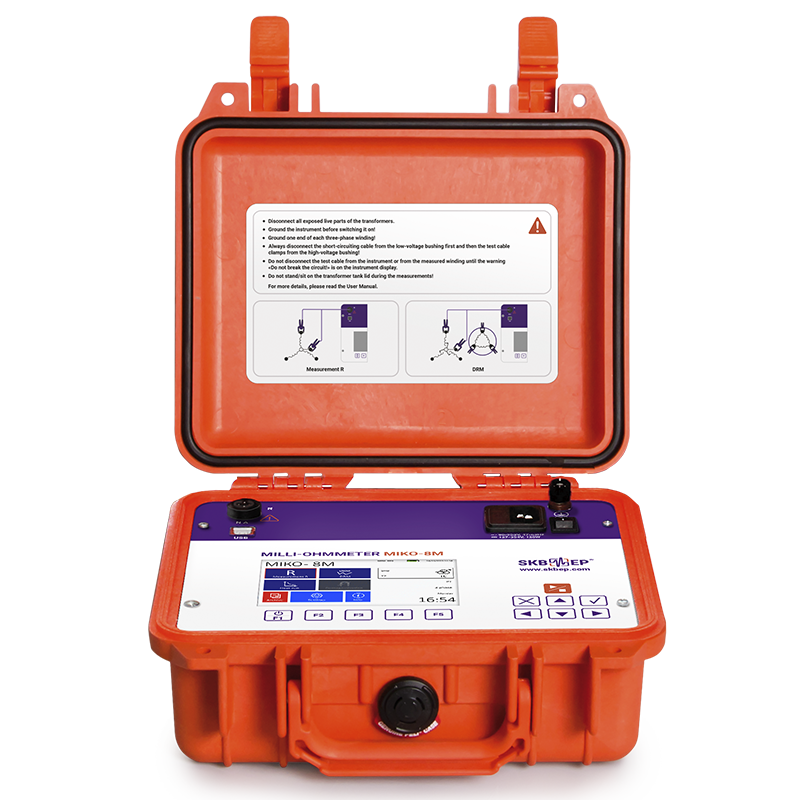

Кроме того, дополнительным режимом диагностики устройств РПН по методу DRM оснащены миллиомметры МИКО-9А и МИКО-8М(А), которые предназначены для измерения электрического сопротивления в индуктивных объектах, но в данном направлении позволяют проводить пофазную диагностику устройств РПН безраборным методом DRM с результатом контроля в виде осциллограмм.
